P500 4 通道台式数字延迟和脉冲发生器
P500 是台式数字延迟和脉冲发生器,可生成四个可单独编程的延迟和宽度输出。P500 可以以 1 皮秒的增量产生高达 1000 秒的延迟,并且能够实现 14 MHz 的高重复率。P500 的应用包括激光定时、脉冲拾取、ICCD 摄像系统、ATE 系统和雷达测试。
P500 触发源包括内部、外部、远程、手动或线路。低抖动内部合成速率发生器可以在 0.001 Hz 至 14 MHz 范围内以 1 mHz 的步长进行编程。外部触发具有可选择的触发电平、斜率和终端阻抗。触发门控和突发功能是标准配置。

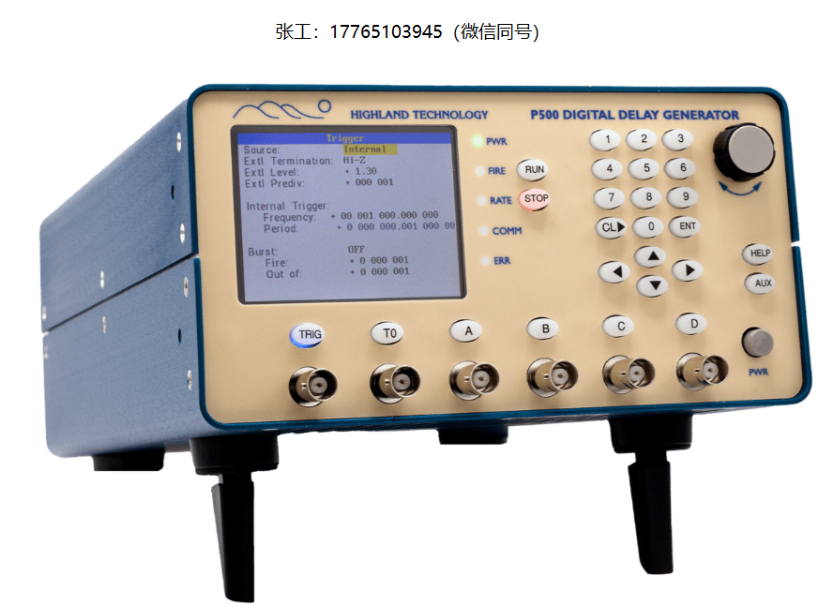

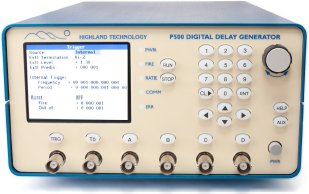

前面板包括一个彩色 LCD、数字小键盘和微调旋钮。P500 的每个功能都有一个直观的单级控制菜单,由相关按钮调用。帮助系统解释了每个按钮、输入、输出和设置。
远程接口包括 RS-232、USB 和以太网,带有 ASCII 串行命令和网页控制。
标准 P500 时基是一个精密温度补偿晶体振荡器。可选的 OCXO 可用于需要极高精度和最低抖动的应用。多个 P500 可以相互同步,或锁定到外部 10 MHz 参考。
- 4 延迟和宽度脉冲输出 ABCD 和 T0 启动参考
- 高达 1000 秒的延迟,1 皮秒的分辨率
- 35 纳秒插入延迟
- 小于 15 皮秒 RMS 典型抖动
- 14 MHz 重复率
- 定制 GaN 输出级可产生 0.5 至 25 伏 pp 的干净、快速的 50 欧姆脉冲
- 人性化操作:彩色液晶显示屏、微调旋钮、板载帮助
- 在时序更改期间没有时序错误、中止脉冲或错过触发
- 可选的隔离式后面板高压输出
- 训练/帧选项包括时序列表和每个触发器的多个脉冲
- 接口为 USB、RS-232 和以太网,带有 SCPI 和网页控件
- 来自任何浏览器的网页控件
规格:
功能 | 四通道数字延迟/脉冲发生器 |
频道 | T0 ABCD |
输出电压 | Vlow ± 5 伏 Vhi -5 至 +20 伏 上升/下降 < 1.5 ns 典型值 0.5 至 25 伏 pp 的清洁脉冲 Zout 50 欧姆(将电压除以 2 为 50 欧姆负载) |
时序范围 | 延迟+宽度 0-999 秒相对于 T0 |
插入延迟 | 触发至 T0 输出,35 ns ± 500 ps |
返还率 | 0 至 14 MHz 限制为 1 /(最大 d+w + 70 ns) |
准确性 | 触发上升沿或下降沿 ± 500 ps ± 时基 |
解析度 | 边沿时间,1 ps 输出电平,0.1 V 触发电平,10 mV |
抖动 | < 15 ps RMS + 时基抖动,触发到任何输出边沿 < 10 ps RMS + 时基抖动、T0 或通道到通道 |
扳机 | 外部、内部、软件、手动、线路 突发、N 分频、N-of-M 脉冲选择 外部触发范围 ± 5 伏 上升/下降沿 阻抗可选 2K + 15 pF 或 50 欧姆 最小推荐幅度 0.25 伏 pp 内部, 0 到 14 MHz 分辨率 0.01 Hz 周期抖动 < 10 ps RMS + 时基抖动 线路触发需要外部 P492 适配器 |
时基 | 标准 VCXO: TC < 1 PPM/°C 抖动 < 10 ns RMS/秒延迟 老化 < 1 PPM/年 可 锁定到外部 10 MHz ± 10 PPM 可选 OCXO: TC < 10 PPB/°C 抖动 < 100 ps RMS/秒延迟 老化 < 100 PPB/年 可 锁定到外部 10 MHz ± 2 PPM |
时钟输入 | 10 MHz,正弦或方波,0.5 至 5 V pp 1K nom Zin |
时钟输出 | 10 MHz,方波,50 ohms,3 V pp AC 耦合 |
倒数 | 提供触发除以 N 或 N-of-M 突发/脉冲选择器模式,高达 200 MHz 的外部触发 |
力量 | 来自通用适配器的外部 24 伏直流电 包括国际插头适配器, 最大 36 瓦 |
可选高压输出 | 五个隔离的后面板输出,T0 ABCD 延迟/宽度跟踪通道 A..D 电压可编程 2-50 伏到 50 欧姆 上升/下降 < 2 ns 最大脉冲宽度 100 v-µs |
通讯 | USB、10/100 以太网、RS-232 |
展示 | 3.5 英寸对角线 320 x 240 彩色 LCD,可调光 |
包装 | 13.5” x 8” x 4.63” 铝制外壳(包括连接器和支脚) |
温度 | 规格适用于 10-40°C 环境温度 工作范围 -20 至 60°C |
一致性 | RoHS |
保修单 | 2年有限 |
选项 | 后面板隔离 HV 输出 帧:每个触发器延迟/宽度列表 火车:每个触发器多通道输出 OCXO 时基 机架式适配器 |
