Highland J736光电转换器接受光纤输入，当输入超过可调光功率阈值时，产生高压、直流耦合、50欧姆数字输出。Highland J736光电转换器包括模拟光输入和高压输出的监视器输出。J736光电转换器可用于长距离分配脉冲，逻辑和触发信号，而不会出现同轴电缆相关的损耗和噪声问题。
Highland J736光电转换器主要特点:
小型，坚固耐用，高压光电转换器允许o/e转换位于最方便的地方

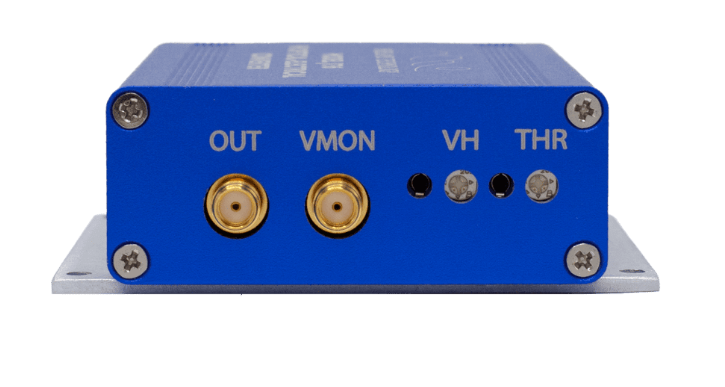

手动调节o-e鉴别器阈值和输出脉冲电压
清洁，快速，直流耦合50欧姆脉冲输出，从0.8到20伏可调
1纳秒典型上升/下降，< 2纳秒最小宽度，高达15mhz脉冲速率
当与配套的J720或J724电/光转换器一起使用时，逻辑链路抖动通常低于20皮秒RMS
优秀的激光器，激光堆栈，光调制器，PIN二极管，或SiC栅极驱动器
J736光电转换器技术参数：
功能：单通道高压光电转换器
光学输入：J736-1：850nm波长，ST光纤连接器，
J736-3：1310nm波长，ST光纤连接器，
光功率为1mW，阈值可调100µW至2 mW，出厂设置为300µW
传播延迟： 输入到高压电输出< 10ns
脉冲重复频率： 直流至15mhz，绝对最大值
数字输出：直流耦合，SMA连接器；50欧姆源阻抗，零伏基线；标准J736-1和J736-3版本的脉冲可调范围为+0.8至+20伏(0.4至10伏至50欧姆负载)； 更快的上升/下降版本可选
上升/下降时间：模拟O-E监视器:2 ns型；高压输出:1ns型
抖动：< 20 ps RMS，J720 + J736
监控输出: 直流耦合，SMA连接器
模拟: 源阻抗50欧姆; 每兆瓦100毫伏的光功率进入Hi-Z负载; 50mv / mW输入外部50欧姆负载
高压: 50:1衰减输出脉冲监视器，源阻抗50欧姆; 100:1转换成外部50欧姆负载
电源：+24 VDC, 100 mA +平均负载电流；2.1 mm x 5.5 mm筒形插孔，中心正面；J24 24伏壁插式通用输入电源
工作温度：0°C至60°C，不冷凝
校准间隔：一年

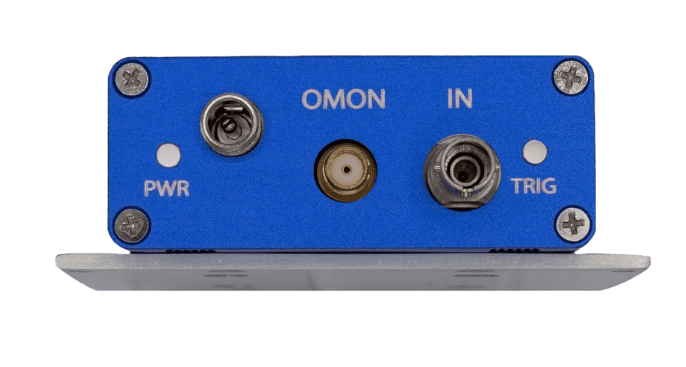

指标：绿色LED表示电源，蓝色LED表示上升沿触发
包装：铝制外壳，2″ x 3″ x 1″，包括J732安装法兰
