应用:
适用于:
为主要水冷却器提供额外保护,防止计划外停机。
两种设计可用:
连续乙二醇系统(CGS) 适用于循环乙二醇的室外冷却器。包括泵和换热器,将乙二醇回路与城市水隔离开来,防止污染和稀释乙二醇。
安装
间隙
• CWS必须在单位上方和下方留出无障碍空间以供管道连接。前面需要2英尺(61厘米)的间隙。
• CGS必须在单位上方留出无障碍空间,并在侧面留出间隙以供管道和电气连接。前面需要3英尺(91厘米)的间隙。
安装
• CWS必须安装在墙上。使用适当的锚具来支撑单位的重量。
• CGS必须安装在地板上,并固定在墙上。使用适当的锚具以防止翻倒的风险。
• CGS配有调节脚。根据需要进行调整。 管道 • 遵守适用的管道安装法规。
• 使用铜管或增强型EPDM软管,并使用非铁质材料。
• 给管道进行绝缘处理以最小化凝结。
• 确保管道清洁,并且在焊接接头处没有焊剂。
• 根据连接点上的标签将管道连接到单位。
电源
• 请联系持有执照的电工进行电气安装。
• 参考铭牌标签获取电气要求。
• 根据铭牌使用专用服务断开开关和电路保险器或延时熔丝。
填充单位
• 关闭单位电源后,通过主冷却源将液体通入单位。
启动
相序监测器(仅适用于CGS) 目的:配置为3相电源的单位具有相序监测器,用于检查进入的电力。
操作:
相序监视器由Haskris根据单位的正确电气设置进行工厂调整。未经与Haskris的讨论和批准,请勿调整相序监视器上的旋钮。

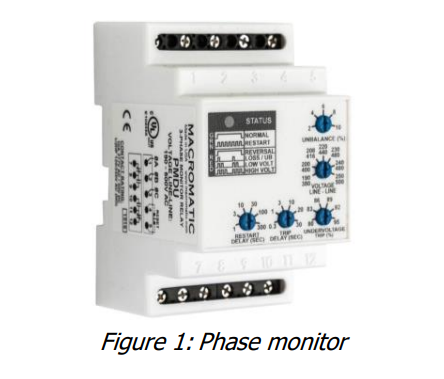

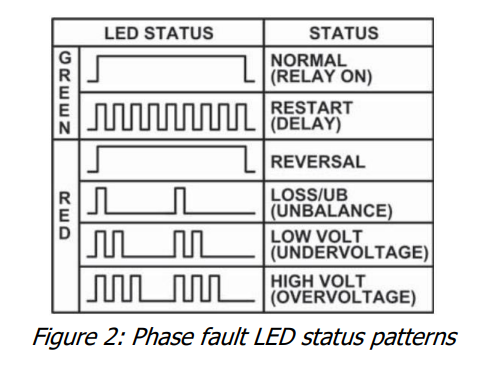

如果服务断开的电压和相位正确,相序监视器将显示固定的绿色LED灯(图1)。如果相序监视器有固定或闪烁的红色LED灯,请联系持有执照的电工修复故障。
• 反向是由3条线路处于不正确的顺序引起的。要更正反向,可以交换3条线路中的任意2条。请在断开处进行此交换,而不要在单位内部进行。
• 损失/不平衡是由于3条线路之间的电压百分比差异引起的。
• 欠电压是由于3条线路之间的电压百分比差异与线对线电压旋钮设置相比引起的。
• 过电压是由于3条线路之间的电压超过线对线电压旋钮设置的10%以上引起的。
开关

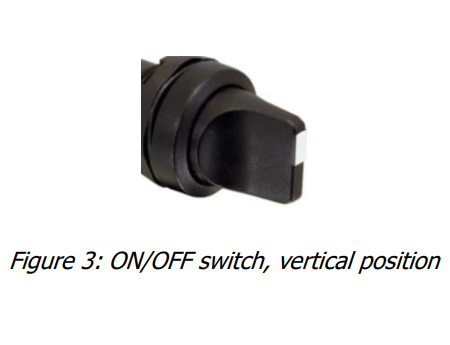

位置:旋转式开关位于单位的前面或侧面。
操作:旋转开关以将单位打开或关闭。如果发生故障,将开关转到关闭然后再转到打开将重置故障。
