H2W Technologies VCS05‑011‑BS‑001‑CH动圈式中空音圈定位平台

VCS05‑011‑BS‑001‑CH 是美国 H2W Technologies 推出的动圈式中空音圈定位平台，产品最大亮点为执行器本体预留贯通通孔，可实现光路透光、管线穿设，兼顾中空结构、中等推力、0.1μm 高精度闭环定位能力，适合光学、激光加工、半导体检测等需要轴向通光或穿线的精密短行程运动场景。

H2W Technologies VCS05‑011‑BS‑001‑CH平台搭载 NCC05‑11‑011‑1X 音圈电机，有效行程 12.1mm。采用动圈结构设计，线圈作为运动部件，有效降低运动质量，运动部件质量仅 90g，整机总重 360g。持续输出力 4.9N，短时峰值推力可达 14.7N，兼顾推力与动态响应，能够胜任中等负载下高频往复运动。电机供电采用高柔性高可靠性扁平排线，可承受反复弯折，适配高频循环运动工况，降低线缆疲劳失效风险。导向机构配置高精度交叉滚柱轴承，摩擦阻力小、刚性高，有效抑制运动抖动，保障重复定位性能。

H2W Technologies VCS05‑011‑BS‑001‑CH该平台配备 0.1μm 高分辨率编码器，实现高精度位置闭环反馈。区别于普通音圈平台，这款产品内置通孔中空执行器结构，可用于光路通过、气管或者线缆穿过，在设备集成时可以简化整机布局，避免外部管线干涉，非常适合光学调焦、激光光路调整类应用。直驱音圈方案摒弃丝杆、齿轮等中间传动部件，消除机械回差，响应速度快，适合快速点位运动。

电气参数方面，20℃环境下线圈电阻 3.0Ω，电感 1.0mH，电气时间常数 0.33ms；力常数 5.2N/A，反电动势 5.2V/m/sec。100% 占空比持续工作条件下，输出推力 4.9N，功耗 3W，工作电流 1.0A；10% 短时占空比工况下输出峰值推力 14.7N，功耗 24W，工作电流 2.8A。工程师可借助厂商提供的线性运动计算器完成运动曲线、推力、功耗的选型校核，官网提供完整 PDF 产品图纸，方便机械工程师完成接口对接。如果项目需要更大行程，可选用品牌单导轨系列定位平台。

H2W Technologies VCS05‑011‑BS‑001‑CH平台出厂为一体化成品模组，电机、轴承、编码器全部预装调试完毕，底座预留标准安装孔，可直接对接驱动器投入使用，缩短设备开发周期。该平台主要面向光学系统微调、激光检测、半导体器件测试、科研精密位移台等场景，既可以完成微米级精密定位，又依托中空通孔实现光路贯通，解决传统定位平台无法轴向通光的难题。

综合来看，H2W Technologies VCS05‑011‑BS‑001‑CH  是一款兼顾中空通光能力、推力、精度的动圈音圈平台，把通孔结构与直驱精密定位融为一体，为有光路、管线贯通需求的精密自动化设备提供成熟一体化解决方案。

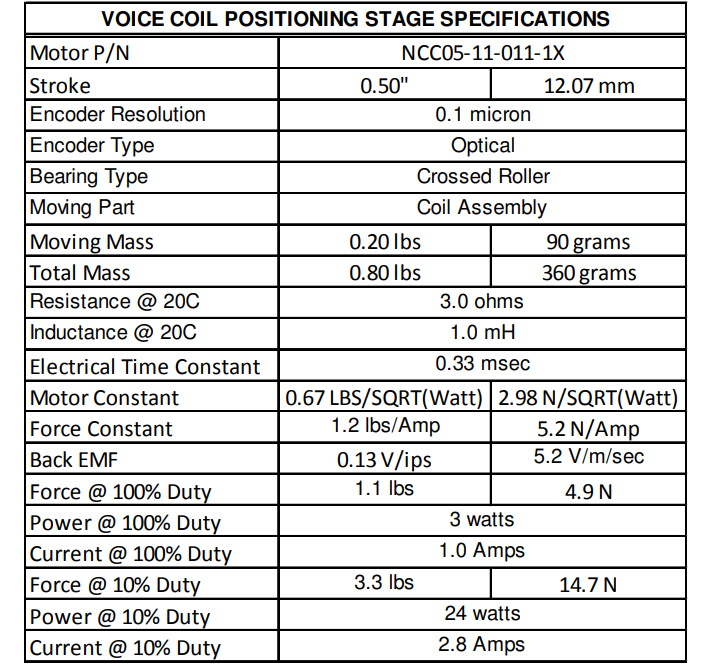

H2W Technologies VCS05‑011‑BS‑001‑CH动圈式中空音圈定位平台规格：
