H2W Tech VCS06-005-BS-12音圈电机定位平台

VCS06‑005‑BS‑12 是美国 H2W Technologies 推出的动磁式音圈定位平台，采用滚珠滑台（Ball Slide）作为导向机构，无需运动弯折线缆，结构轻巧紧凑，行程达到 15.2mm，在同系列微型平台中属于中等行程规格，主打高速平滑运动与微米级闭环定位，适配光学检测、电子器件测试、科研仪器等空间受限的精密运动场景。

H2W Tech VCS06-005-BS-12该平台搭载 NCC06‑08‑005‑2X 音圈电机，磁体组件作为运动部件，线圈本体固定不动，整套系统不存在随滑台往复弯折的柔性线缆，从根源消除线缆弯折疲劳断裂风险，适合长时间高频往复运动工况。平台有效行程 15.2mm，持续输出推力 3.8N，短时峰值推力可达 6.6N；运动部件质量 109g，整机总重量仅 230g，轻量化的机身设计便于嵌入各类小型自动化设备内部。

导向机构采用滚珠滑台，依靠滚珠滚动摩擦实现顺滑直线运动，摩擦阻力低、运动平稳，能够很好匹配音圈电机高速动态响应的特性。平台配置 1.0μm 分辨率编码器，构建完整位置闭环，保障点位定位精度。直驱音圈结构省去丝杆、齿轮等中间传动部件，不存在机械回差，电气时间常数仅 0.20ms，信号响应迅速，适合快速启停、高频扫描类运动工况。

电气参数方面，20℃环境下线圈电阻 3.0Ω，电感 0.60mH，力常数 3.9N/A，反电动势 3.9V/m/sec。在 100% 占空比持续工作模式下，输出推力 3.8N，功耗 3W，工作电流 1.0A；10% 短时占空比工况下输出峰值推力 6.6N，功耗 26W，工作电流 2.9A。工程师可利用厂商配套的线性运动计算器，完成运动曲线、推力与功耗的仿真校核，官网可下载完整产品图纸，方便机械工程师完成接口匹配。如果项目需要更大行程，可选用品牌单导轨系列定位平台。

平台出厂为一体化完整模组，电机、滚珠滑台、编码器全部预装调试完成，底座预留标准安装孔位，用户直接对接驱动器即可投入使用，有效缩短整机设备开发周期。相较于交叉滚柱轴承版本，滚珠滑台方案兼顾运动平顺性与成本优势，适合对动态性能要求高、负载较轻的应用。

H2W VCS06‑005‑BS‑12 适合光学元件微调、微型元器件检测、探针位移机构、实验室动态测试等场景。动磁无运动线缆设计提升设备长期运行可靠性，15.2mm 中等行程填补微型短行程与大行程平台之间的选型空白。综合来看，该平台是一款兼顾行程、动态响应、紧凑体积的经济型直驱定位模组，为轻载精密自动化设备提供成熟可靠的运动解决方案。

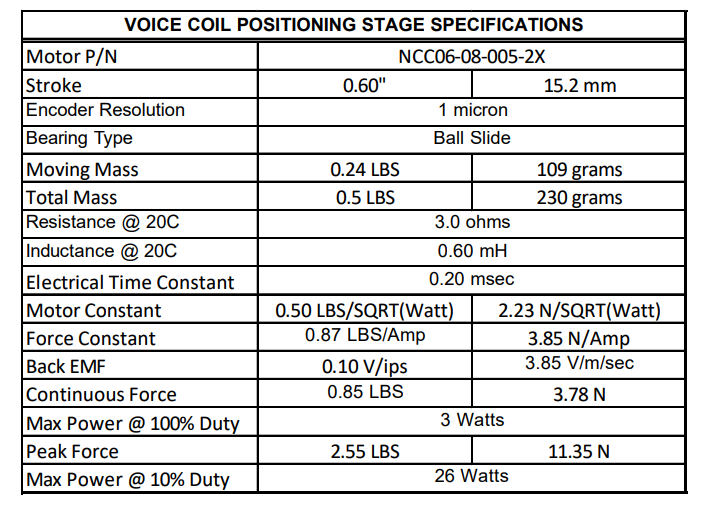

H2W Tech VCS06-005-BS-12音圈电机定位平台规格：
