H2W Technologies STS-5030-A4 4相单轴线性步进电机

H2W Technologies STS-5030-A4 4相单轴线性步进电机

H2W Technologies STS-5030-A4 是一款四相单轴线性步进电机，产生的连续力为 50.0 磅 [222 牛]。内置空气轴承用于保持所需的电机空气间隙。客户应提供 60 PSI 的过滤压缩空气。它不配备精密滚珠轴承来引导它沿着压滚。这些可以作为定制选项添加。客户也可以提供自己的轴承引导系统。电机通过 25 针 D-Sub 公头连接器供电。在推力器顶部有安装孔，用于负载安装。 电机型号：Baldor Motors P/N LMSS2508-2WW0 或 LMSS2508-4AA1。规格编号：SQ0057A00。

H2W Technologies该推力器设计用于 2.95 英寸 [74.9 毫米] 宽、0.96 英寸 [24.3 毫米] 厚的条形压滚。压滚型号：STP-30-XXX-A.

H2W Technologies STS-5030-A4 4相单轴线性步进电机规格：

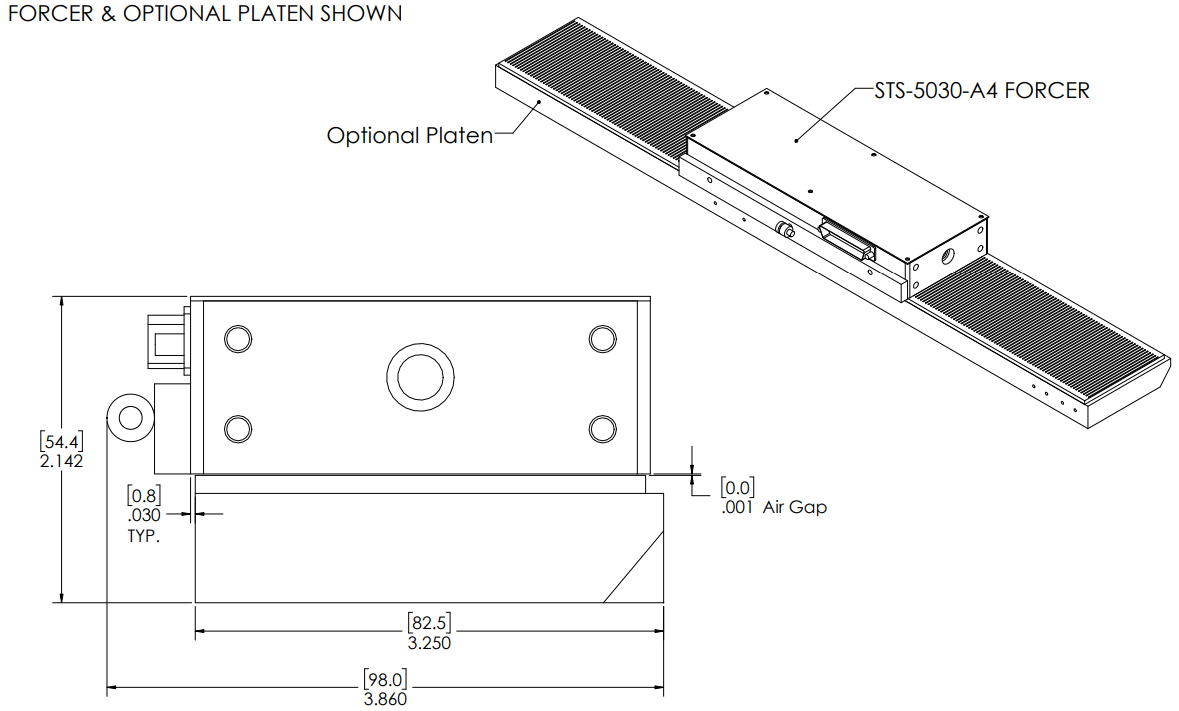

H2W Technologies STS-5030-A4 4相单轴线性步进电机尺寸：

H2W Technologies线性步进电机优点：

• 低调和小截面
• 高速
• 低成本定位台解决方案
• 无需伺服调谐
• 单平台上多个施力器

H2W Technologies线性步进电机应用：

• 拾取和放置
• 引线键合机
• 零部件转移
• 光纤

H2W Technologies线性步进电机由2个主要部分组成：

• 移动励磁组件：励磁组件由包含电机绕组、叠片堆和永久磁铁的铝制外壳组成。叠片的活性表面被开槽以形成具有0.040英寸[1毫米]节距的齿。线圈的两端引出至“D”连接器或悬空导线。励磁组件顶部表面的安装孔用于固定客户的有效载荷。励磁组件的宽度和长度会根据所需的力而有所不同。多个励磁组件可以与单个压盘一起提供，以允许独立移动的磁头。
• 长型固定压盘：压盘是经过精磨的钢棒或管，带有0.020英寸[0.50毫米]宽的牙齿。压盘经过硬铬镀层，并填充环氧树脂，以提供一个平坦的空气轴承表面。压盘的宽度从1.25英寸到3.0英寸[31.8毫米到76.2毫米]不等。压盘的长度取决于行程。单件压盘最长可达144英寸[3.6米]。对于更长的行程，压盘将分段供应。
