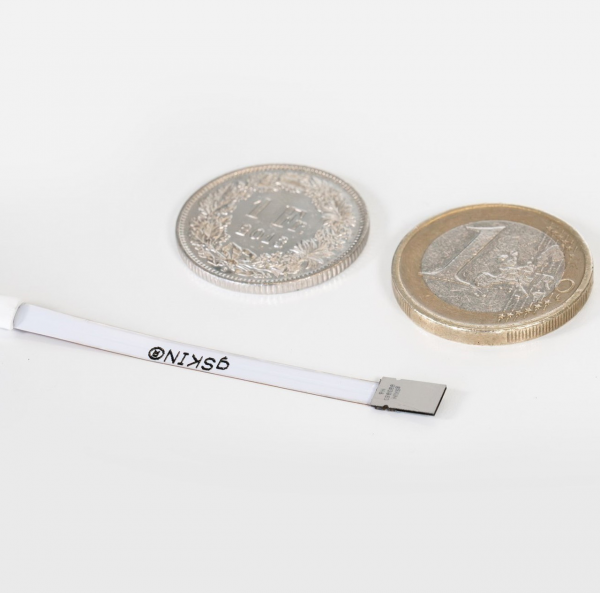

热通量传感器 – gSKIN-XM®

产品：gSKIN® XM
探测器类型： 热电式
表面材料（感应区域）： 铝
货号： A-044336
感应尺寸（毫米）： 4.4 x 4.4 x 0.5
热流范围 最小/最大 [kW/m²]： -150 / 150
噪声等效热流 单位面积 [W/m²] / 绝对值 [μW]： 0.340 / 6.6（在最佳稳态条件下经实验评估的值）。
单位面积热流分辨率 [W/m²]（配合 gSKIN® DLOG）/ 绝对值 [μW]： 0.41 / 7.9（使用 gSKIN® DLOG-4219 时保证的最小热流分辨率）。
温差分辨率 [μK]： ~140
响应时间 (0-95%) [s]： 0.7
最小/平均灵敏度 (S) [μV/(W/m²)]： 1.5（仅供参考值）。
夹紧时的最大压缩力 [kgf]： < 2
电阻 [Ohm]： < 20
热导率 [W/(m*K)]： ∼1.1
与功率的线性度 [±%]： 1
工作温度范围 最小/最大 [°C]： -50 / 150
校准精度 [±%]： 3
校准温度范围 最小/最大 [°C]： -30 / 70（依据 ISO 8301 标准进行传导热流校准，平均温度为 22.5°C）。
柔性印刷电路板长度 (f) [cm]： 5
S 的温度依赖性 [%/°C]： 0.25
均匀性 [±%]： 1（当温度高于或低于 22.5°C 时，灵敏度会增大或减小）。感应区域内与位置相关的信号变化。
电缆长度 (c) [cm]： 100

产品概述

小型热流传感器，适用于在受控条件下进行可靠测量。可选不带连接器或带连接器两种版本（带连接器需额外支付 10 瑞士法郎）。

特点

• 对热能及温差具有超高分辨率。

• 侵入性低、厚度薄。

• 带连接器的型号兼容所有 gSKIN® DLOG 数据记录仪。

• 所有传感器均按照 ISO 8301 标准进行传导热流校准。

应用领域： 研发、热优化、能效管理、工业热性能监测。
