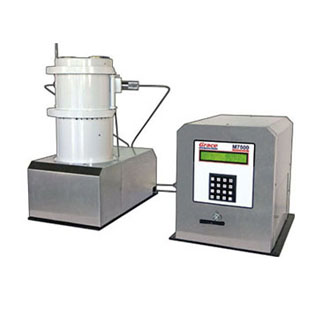

M7500 Ultra HPHT流变仪
- 高度：22英寸
- 宽度：12英寸
- 深度：24英寸
- 重量：250磅
- 最大压力：30,000 psi | 最高温度：600°F
- 美国专利号：7,287,416
美国专利号：7,412,877
专利设计可防止样品污染
Grace Instrument M7500 Ultra HPHT流变仪是同轴圆柱体，旋转，高压和高温流变仪。它被设计用于在高达30,000 psi和600°F的压力和温度范围内测量流体的各种流变特性（包括API HPHT测试）。还提供一个可选的水泥模块，用于测试水泥的流变性。
Grace Instrument M7500 Ultra HPHT流变仪采用独特的专利设计，可完全防止主测试腔室内的样品流体与增压流体之间的接触，增压流体注入到测试腔上方的互锁隔离腔中。当今市场上没有其他流变仪可以声称这一点。该装置还完全符合API 10B和API 13B标准。
可选组件增加了多种测试功能，同时节省了时间，金钱和实验室空间
可用的硬件模块为M7500添加了特定功能，包括水泥测试，压力/体积测试，线性膨胀测试等。这些模块代替了独立设备，可以集成到标准M7500培训计划中，从而节省了培训时间并巩固了测试时间。单独使用此功能可使M7500 Ultra HPHT流变仪提供出色的ROI。
技术指标：
| 尺寸： 22英寸高度x 12英寸宽度x 24英寸深度（塔式） 12英寸高度x 25英寸宽度x 15.5英寸深度（驾驶室） |
| 重量： 250磅 |
| 结构：不锈钢 |
| 美国专利： 7,287,416和7,412,877 |
| 样本量： 132毫升 |
| 温度范围：环境温度（32 F，标准冷却器）至600（（可提供更低的温度）。 |
| 速度范围：连续0.01到600 rpm |
| 粘度： 0.5至5,000,000摄氏度 |
| 扭矩： 7μN.m至10 mN.m |
| 压力范围：大气压至30,000 psi |
| 剪切率： 0.0082至1020 S -1 |
| 剪切应力： 2至10,000 dyn / cm 2 |
| 重复性：满量程的±1％或更高 |
| 分辨率：满量程的0.3％或更高 |
| 电压： 120 VAC或240 VAC（带变压器） |
| 冷却液供应：自来水或冷却器 |
| 压缩空气： 120 psi |
| 合规标准：完全符合API 10B和API 13B |
| 电脑要求：装有MS Windows 9X / 2000 / XP / Vista / Win7的PC |
特征：
- M7500带有厚壁钢制压力传感器，并由故障安全钢制安全壳包围，以确保操作员安全。
- 它旨在简化测试设置，样品加载和测试后清洁。
- 通过将自来水或冷却器连接到M7500冷却液回路中，可以更快地完成测试后的冷却。
- 创新的专利设计可防止加压流体污染测试样品。
- 最近获得专利的设计消除了对脆弱而昂贵的“ V”宝石轴承的需求。
- 计算机控制的磁耦合搅拌器在测试过程中搅动样品
- 为用户提供坚固的设备，安全的操作和低维护成本
- 专为在极端压力和温度设置下进行安全测试而设计
- 提供可重复的结果和测试灵活性
- 装置包括液晶显示屏和PC接口
- 仪器不会影响样品完整性
- 全数字和自动
| Grace M7500与其他同类产品的比较 | |||
|---|---|---|---|
| GraceM7500 | 其他同类产品 | ||
| 轴承类 | 获得专利和正在申请专利的设计消除了宝石轴承。使用球轴承。易于更换。非常经济。 | V形宝石轴承。易碎，易断裂，难以安装，非常昂贵。 | |
| 与加压液混合 | 专利和正在申请专利的设计可以防止被测样品与加压流体混合，只要被测样品的压缩量小于体积的23％。 | 当压缩的样本量超过样本体积的2.5％时，样本将与增压液混合。 | |
| 速度范围 | 标准范围为0.01至600 RPM。 | 连续3至600 Rpm。 | |
| 电子产品 | 几乎所有电子组件均来自具有良好质量跟踪记录的第三方信誉良好的公司。将来易于更换。 | 多数电子产品是FAN专门设计的PCB。容易分解。更换和重新校准非常困难。维护非常昂贵。 | |
| 操作方式 | 获得专利和正在申请专利的设计非常易于操作。测试周转时间大约是范恩75的四分之一。每次测试前都不需要重新校准。 | 需要特殊培训才能执行测试。由于极其复杂的机械设计，因此很难操作。每次测试前都需要校准。也很难校准。 | |
| 软件 | 具有数据库引擎，实时图表，各种2D和3D图表以及无限图表重叠的最先进PC软件。测试结果的数据库管理，可通过测试名称，添加剂等进行搜索 | 近十年前设计的功能有限。 | |
| 校准 | 自动剪切应力校准。 | 要求用户经过一些复杂的步骤和机械调整后才能开始校准。 | |
| 重量和尺寸 | 独立的电池塔和控制柜。较小的占地面积，高度和重量。由两名人员移动 | 一个集成单元。只能由4个人移动。由于其整体重量，危险四处走动。 | |
