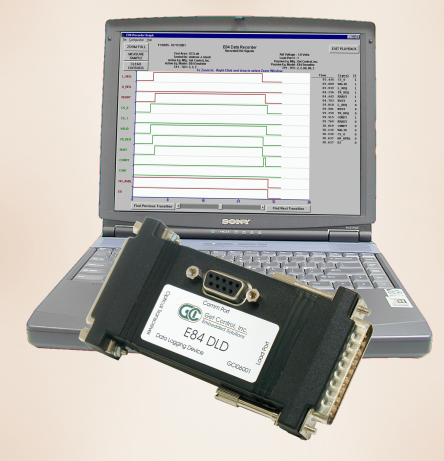

E84 DLD
最终，这是一款每位现场技术员和设备所有者都需要的解决方案——它能够帮助快速定位并解决那些导致E84信号传输失败的问题，比如信号中断、异常情况等。这款新一代记录设备是个小巧的独立单元，可安装在被动设备与PI/O收发器之间，用于捕获E84信号传输过程的信息，并将其存储在非易失性存储器中。其内部存储器足以存储50次以上的FOUP信号传输记录。为了提升其记录容量，该设备可被配置为使用内置的诊断过滤功能。启用诊断过滤后，E84 DLD会忽略那些成功的切换操作，仅将失败的切换操作记录到其内部存储器中。该设备还配备了GCI业界领先的诊断软件——E84分析应用。
在300毫米半导体制造工厂中，工厂自动化技术被广泛应用。这类生产设备配备了标准的装载端口，以及集成的E84电气接口，用于在自动物料处理系统与其它设备之间传输物料。GCI公司的E84数据记录装置能够以简洁的方式，对与300毫米尺寸物料传输相关的E84通信过程进行非侵入式监测和数据记录。结合GCI的E84分析应用程序，E84数据记录设备是一种不可或缺的工具，它能够在不中断工作流程的情况下，捕获、分析并解决E84切换相关问题。
特点
- 直接连接工具与光收发器之间
- 无需外部电源
- 非侵入式检测E84接口信号
- 将50次以上的交接操作记录到非易失性存储器中。
- 所有记录的数据均带有时间与日期戳。
- 将记录的数据上传至电脑以及GCI E84手持式测试仪。
- 循环记录功能会将最新的交接信息保存在内存中。
- 在GCI E84手持测试仪及电脑上实现实时绘图
- 与GCI E84分析应用程序兼容
- 可选的诊断过滤功能，仅记录失败的切换操作。
- 可选择仅记录首次成功的加载/卸载操作，之后的失败操作则不予记录。
- 对成功和失败的交接次数进行统计记录。
E84数据记录设备的安装非常简单。首先，将光收发器的DB-25接口从设备顶部的接口位置上拔下来。然后将DLD上标有“负载端口”字样的DB-25接口连接到设备的DB-25接口上；再将光收发器的DB-25接口连接到DLD上标有“光收发器”字样的接口上。接着，用串行电缆将DLD与电脑或E84手持测试仪连接起来，并对DLD进行配置。配置完成后，再将电脑或手持测试仪与DLD断开连接即可。
DLD会立即开始记录所有E84类型的交易信息。通过将电脑或手持测试仪连接到DLD的串行端口，就可以随时上传这些记录下来的交易数据。此外，还可以使用电脑或手持测试仪实时监控信号情况，而不会干扰数据传输过程。
规格参数
- 从E84的+24V电源获取24伏、10毫安的电力。
- RS-232串行通信接口
- 19个输入通道
- 500赫兹采样率
- 3.8英寸 × 2.1英寸 × 0.8英寸（96.5毫米 × 53.3毫米 × 20.3毫米）
- DB-25雄头（主动式）与DB-25雌头（被动式）接口
包装内容物
- E84数据记录装置
- 6英尺长、公对母接口的DB-9电缆
- 用户手册
安装步骤
将设备原来的 DB-25 光学收发器连接器从设备上拔下。
将数据记录装置上标注“Load Port”的 DB-25 接头插入设备端口。
再将光学收发器的 DB-25 插头接入记录装置上标注“Optical Transceiver”的接口。
用串口线连接记录装置与电脑或手持测试器进行配置。
配置完成后拔掉电脑或手持测试器，装置将立即开始记录所有 E84 交接。
记录可随时通过串口上传，同时也可实时监控信号而不会干扰实际交接过程。
应用背景
在 300mm 半导体晶圆厂中，大量使用自动化物料搬运系统，各类工艺设备通过标准的上片口接口完成物料交换。该数据记录装置可在不影响正常物料流动的情况下，长时间监控和记录 E84 信号的握手过程，是分析、定位和解决 E84 接口问题的重要工具。
