GCI E84 手持式测试仪 GCI05001
E84手持式测试仪（E84 HHT）是目前最高效的工具之一，可用于快速测试、故障排查和解决 E84 问题。该设备为一体化、内置电池供电的便携式工具，集成了 E84 仿真器中业界领先的自动装载（Load）和卸载（Unload）测试流程。它包含多项行业首创功能，可快速定位 E84 问题的原因，包括：
GCI 的 E84 HHT 是用于 E84 维护、故障排除和安装应用的便携式解决方案。它是一款集成式 E84 测试工具，具备实时信号显示、电压与电流测量，以及测试结果存储功能，操作简单。用户可以使用 E84 HHT 快速定位 E84 接口问题。
其 SD 卡接口可用于保存测试结果并传输到 PC 进行进一步分析。该接口增强了结果存储的组织性，并简化了数据向计算机的传输，以便进行详细分析。测试结果以格式化 ASCII 文本文件及二进制格式保存，并兼容业内领先的 GCI E84 分析应用软件。用户可查看使用 E84 HHT 标准 Load 和 Unload 循环测试记录的 E84 信号时序图。
由于 E84 I/O 信号数量较多且采用开集电极逻辑，普通万用表无法提供足够细节来判断 E84 故障原因。导致 E84 接口问题的信号异常，最好通过 E84 HHT 提供的模拟电压和电流测量进行分析。
GCI E84 仿真器提供的行业标准 E84 测试套件也已集成到 E84 HHT 中。现在操作人员可以在故障排查环境中执行与设备验收测试相同的一系列测试。
功能特点
- 菜单驱动式界面
- 内置红外（IR）收发器
- 支持外部红外收发器
- 显示每条 E84 信号的电压与电流
- 自动主动与被动 Load / Unload 测试
- 可手动控制每个 E84 输出并监控输入输出状态
- 自动红外收发器测试
- 与 GCI E84 DLD 或 RJ-11 光收发器连接时支持实时信号显示
- 集成 GCI E84 仿真器测试套件
- 支持将测试结果保存至 SD 卡
- 可按工艺设备 ID 组织测试数据
- 支持从 GCI E84 DLD 上传数据到 SD 卡
- 可轻松将数据传输至 PC
- 可使用 GCI E84 分析软件进行数据分析
- 内置时钟与日历
- 可充电电池
- 固件支持现场升级
技术规格
- 内置符合 E84 标准的红外收发器
- 主动与被动 E84 电气接口
- DB-25 公头（主动）与 DB-25 母头（被动）端接
- 内置可充电电池
- SD 卡接口
- RS-232 串口通信接口
- 尺寸：236 mm × 125 mm × 41 mm（9.3″ × 4.9″ × 1.6″）

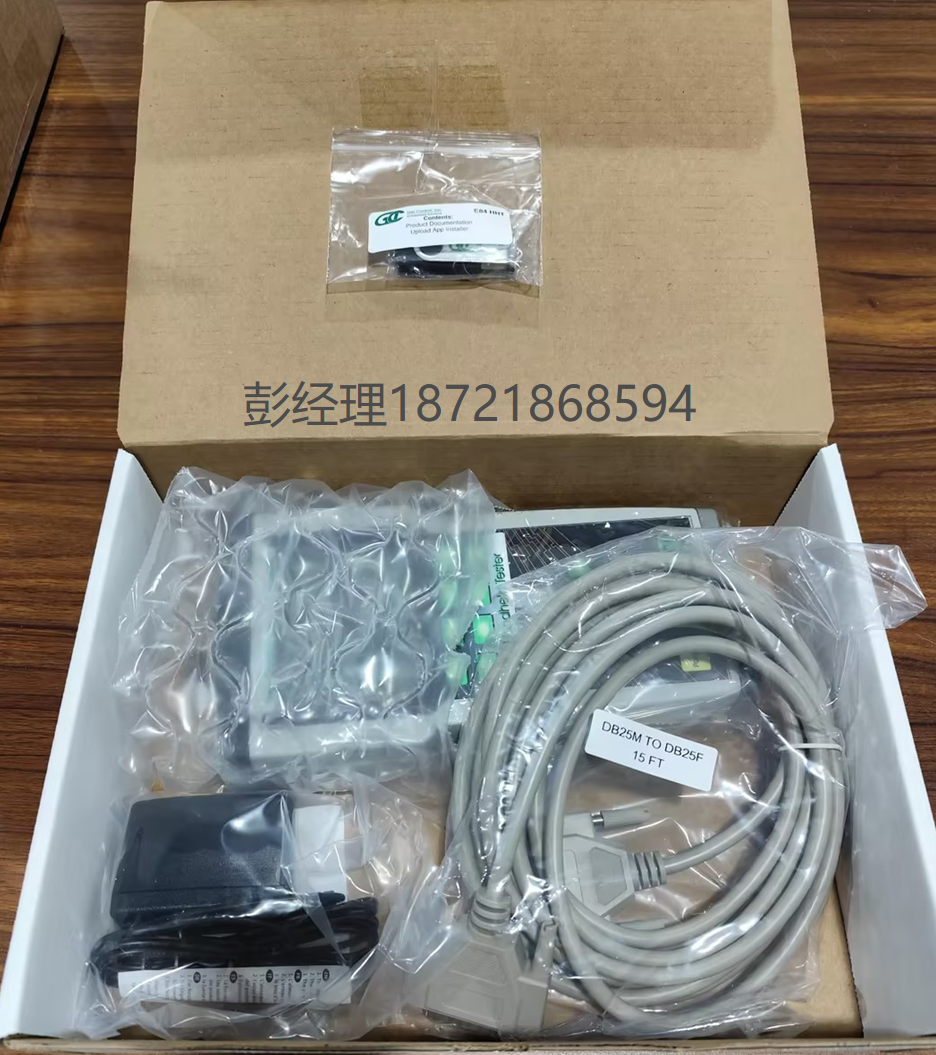

包装
- GCI E84 手持式测试仪
- 2 GB SD 闪存卡
- 15 英尺 DB-25 公对母电缆
- +15 VDC 电源适配器（120 VAC 输入）
- GCI 手持测试仪用户手册
