GAMPT,SF710,SF710sc,VK-71000,VK-71010,超声脉冲发生器/接收器,应用于高频超声
货号 VK-71000、VK-71010

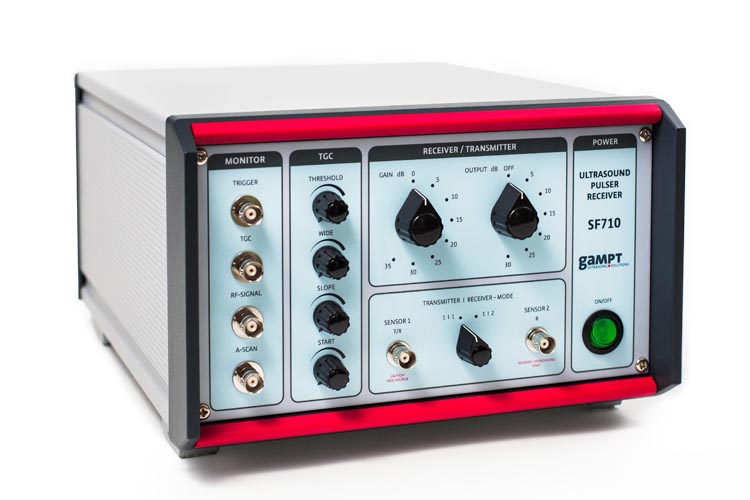

超声脉冲发生器/接收器 SF710 及 SF710sc
超声波脉冲发射器和接收器，高性能超声技术
GAMPT 的超声脉冲发生器/接收器 SF710 和 SF710sc 是专为高频超声应用设计的先进仪器。凭借高达 400 V 的强尖峰脉冲、低噪声放大和直观的软件集成，它们可为研究、开发和工业测试提供可靠性能。
主要特点
强大的信号生成——高达 400 V 的尖峰脉冲，可精确激励超声换能器
灵活的测量模式——反射、透射和水听器校准（SF710sc）
宽频率范围——接收器带宽 40 kHz 至 20 MHz，适用于多种应用
高级软件工具——通过 GS-EchoView 实现无缝控制和信号分析（FFT、倒谱、A 扫描）
水听器校准——SF710sc 独有，可实现高达 100 MHz 的二次校准
应用
无损检测（NDT）：检测材料缺陷、分析薄层并确保产品安全
超声换能器开发：精确表征和优化性能
材料科学：测量声速、声阻抗和吸收特性
医学超声研究：支持设备验证、校准和质量保证
水听器测试与校准：使用 SF710sc 进行精确的二次校准
技术参数
| SF710 | SF710sc | |
|---|---|---|
| 货号 | VK-71000 | VK-71010 |
| 脉冲类型 | 脉冲发生器 传感器 1 发射/接收 | 脉冲校准 发射/接收 |
| 脉冲信号 | 尖峰（狄拉克），负 | 尖峰（狄拉克），正 |
| 上升时间 | 10 ns | 15 ns |
| 最大脉冲电压 | 400 V | 400 V |
| 电压步进 | 0、10、30、100、200、300、400 V | 0、10、30、100、200、300、400 V |
| 脉冲宽度 | < 30 ns | < 40 ns |
接收器
放大器：2 级宽带，最大 65 dB
带宽：40 kHz – 20 MHz，-3 dB
增益：0、5、10、15、20、25、30、35 dB
TGC（持续时间相关放大）：0 – 30 dB
模式
脉冲发生器：正常、校准
测量：反射、透射
PRF：10 Hz – 2 kHz
TGC：阈值 0 – 30 dB，宽度 5 – 130 µs，斜率 0 – 30 dB，起始 5 – 135 µs
触发：内部、外部
前面板连接
传感器 1：信号输出/输入，最大输出 400 V
传感器 2：信号输入
Calib：信号输出/输入，最大输出 400 V
触发、TGC、RF 信号、A 扫描：信号输出，BNC
后面板连接
触发：1 – 5 V 输入，BNC
USB B 型
交付范围
超声波脉冲发射接收器 SF710（或 SF710sc）
USB 线缆
接地线
电导率温度控制器（可选）
软件（SFS91xx、GS-EchoView*.dll）
