GAMPT,压电水听器,压电薄膜水听器PH-1.0-20,PH-2.0-20,PH-3.0-10,PFH-0.5-50
产品概览

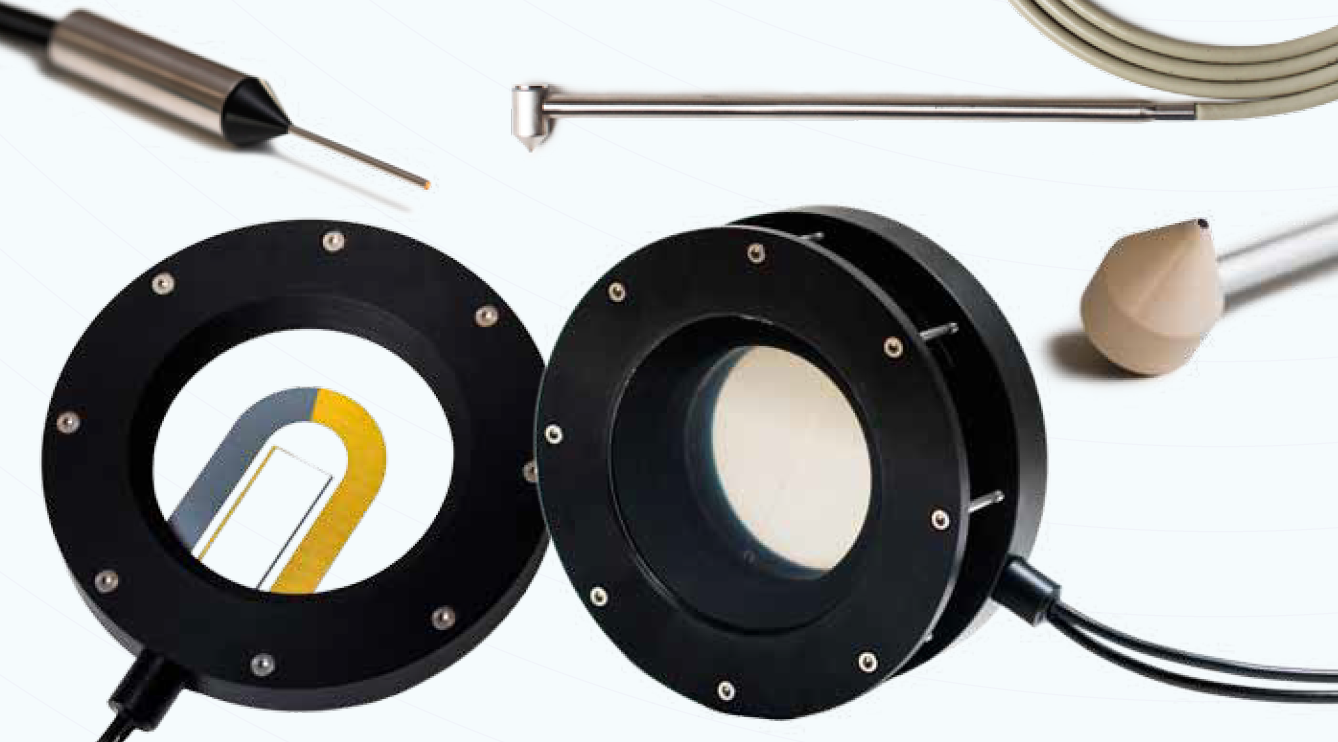

本文为德国 GAMPT 公司超声水听器产品的中文选型图，涵盖参考水听器、标准宽带水听器、膜式水听器、封装式水听器、高强度水听器、热声传感器、压电水听器及针尖水听器共四大类 18 款产品。表格按型号横向对比，列出每款产品的类型、主要特点、有效直径、灵敏度、最大压力、可用频率范围、频率响应、典型应用领域及适用客户群，便于快速选型。
注：表中灵敏度单位为 V/Pa（电压/声压），热声传感器单位为 V/(W/m²)（电压/声强）；频率响应表示在规定频段内的幅度波动范围；ISPTA 指空间峰值时间平均声强。
一、参考/标准宽带/膜式水听器
| 参数 \ 型号 |
|
|
|
|
|
| 产品类型 | 参考水听器（带背衬） | 标准宽带水听器 | 标准宽带水听器（带背衬） | 标准膜式水听器 | 标准膜式水听器 |
| 主要特点 | 带宽更宽 有效元件极小 高机械稳定性，适合快速扫描移动 | 基准级（金标准）水听器 符合所有 IEC 标准 长期稳定性高 | 机械稳定性高 推荐用于快速扫描测量流程 | 符合旧版水听器标准 信号强 噪声低 | 符合旧版水听器标准 信号强 噪声低 |
| 有效直径 | 100 µm | 200 µm | 200 µm | 500 µm | 400 µm |
| 灵敏度（典型值） | 3.5×10⁻⁸ V/Pa@ 5 MHz | 1.0×10⁻⁷ V/Pa@ 5 MHz | 1.0×10⁻⁷ V/Pa@ 5 MHz | 1.0×10⁻⁷ V/Pa@ 5 MHz | 1.0×10⁻⁷ V/Pa@ 5 MHz |
| 最大压力 | 10 MPa | 10 MPa | 10 MPa | 10 MPa | 10 MPa |
| 可用频率范围 | 0.5 – 140 MHz | 0.5 – 100 MHz | 0.5 – 100 MHz | 0.5 – 40 MHz | 0.5 – 40 MHz |
| 频率响应 | ±0.5 dB@ 1 – 50 MHz | ±2 dB@ 1 – 40 MHz | ±2 dB@ 1 – 40 MHz | ±2 dB@ 1 – 20 MHz | ±2 dB@ 1 – 20 MHz |
| 应用领域 | 高频、高分辨率声场测量 高频诊断超声设备的法规检测 超声传感器研发 医学研究 | 标准声场测量 依据 IEC 62127 与 60601 对各类医用超声设备进行法规检测 无损检测（NDT）传感器表征 | 连续声场测量 高速定位的现场测量 超声传感器质量检测 | 低压力幅度的宽带测量 依据旧版标准对诊断超声设备进行法规检测 | 低压力幅度的宽带测量 依据旧版标准对诊断超声设备进行法规检测 |
| 适用客户 | 国家计量实验室 认证实验室 医用超声设备制造商 | 认证实验室 医用超声设备制造商 研发实验室 高校 | 认证实验室 医用超声设备制造商 | 认证实验室 医用超声设备制造商 | 认证实验室 医用超声设备制造商 |
二、标准/封装/高强度/热声传感器
| 参数 \ 型号 |
|
|
|
|
|
| 产品类型 | 标准水听器 | 封装式水听器 | 高强度水听器 | 低强度热声传感器 | 高强度热声传感器 |
| 主要特点 | 符合旧版水听器标准 信号强 噪声低 | 电极带覆盖层 外壳材料耐化学腐蚀 可用于腐蚀性介质（酸） | 可承受极高压力幅度 可采集高次谐波 直接测量 ISPTA | 无需触发 操作简便 成本低 | 测量高强度信号（HIFU） 操作简便 成本低 |
| 有效直径 | 1000 µm | 325 µm | 200 µm | 500 µm | 500 µm |
| 灵敏度（典型值） | 2.4×10⁻⁷ V/Pa@ 5 MHz | 8.0×10⁻⁸ V/Pa@ 5 MHz | 25×10⁻⁹ V/Pa@ 5 MHz | 1.5×10⁻⁴ V/(W/m²)@ 2 MHz | 0.4×10⁻⁴ V/(W/m²)@ 2 MHz |
| 最大压力 | 10 MPa | 15 MPa | 100 MPa | 10 MPa | 20 MPa |
| 可用频率范围 | 0.5 – 30 MHz | 0.5 – 30 MHz | 0.8 – 70 MHz | 1.0 – 10.0 MHz | 1.0 – 10.0 MHz |
| 频率响应 | ±4 dB@ 1 – 20 MHz | ±4 dB@ 1 – 20 MHz | ±6 dB@ 0.8 – 70 MHz | 随型号变化 | 随型号变化 |
| 应用领域 | 极低压力幅度的宽带测量 依据旧版标准对诊断超声设备进行法规检测 声学材料表征测量（吸收测量） | 腐蚀性液体中的测量 面向化工、石油或食品行业的传感器研发 流量传感器研发 传感器制造过程中的质量管理 | HIFU 声源的最高压力幅度测量 依据 IEC 62649 进行法规检测 焦域特性与孔径表征 HIFU 传感器与设备的剂量学及稳定性测试 HIFU 传感器制造的质量检验 | 医疗器械质量管理 诊断超声设备质量检验 超声传感器稳定性验证 | 治疗超声设备 ISPTA 测量 HIFU 测量 长脉冲串或连续波信号测量 治疗设备与 HIFU 的质量管理 |
| 适用客户 | 认证实验室 医用超声设备制造商 研究实验室 高校 | 超声传感器制造商 研究实验室 | 开展 HIFU 治疗的临床中心 认证实验室 超声传感器与设备制造商 | 超声诊断设备的医疗用户 医师及超声技师 无损检测（NDT）工程师 | 超声治疗设备的医疗用户 医师及超声技师 |
三、压电水听器 / 压电薄膜水听器
| 参数 \ 型号 |
PH-1.0-20 |
PH-2.0-20 |
PH-3.0-10 |
PFH-0.5-50 |
| 产品类型 | 压电水听器 | 压电水听器 | 压电水听器 | 压电薄膜水听器 |
| 主要特点 | 信噪比高 被动式设计 频率范围宽 操作简便 | 信噪比高 被动式设计 频率范围宽 操作简便 | 信噪比高 被动式设计 频率范围宽 操作简便 | 信噪比高 被动式设计 频率范围宽 操作简便 |
| 有效直径 | 1 mm | 2 mm | 3 mm | 500 µm |
| 灵敏度（典型值） | 1.0×10⁻⁶ V/Pa@ 5 MHz | 1.0×10⁻⁶ V/Pa@ 5 MHz | 1.0×10⁻⁶ V/Pa@ 5 MHz | 1.0×10⁻⁶ V/Pa@ 5 MHz |
| 最大压力 | 20 MPa | 20 MPa | 20 MPa | 20 MPa |
| 可用频率范围 | 0.5 – 20 MHz | 0.5 – 20 MHz | 0.5 – 10 MHz | 0.5 – 50 MHz |
| 频率响应 | ±0.6 dB | ±0.6 dB | ±0.6 dB | ±0.6 dB |
| 应用领域 | 诊断和治疗超声设备的校准与测试 工业无损检测（NDT） 生物医学研究（超声-组织相互作用、药物递送等） | 诊断和治疗超声设备的校准与测试 工业无损检测（NDT） 生物医学研究（超声-组织相互作用、药物递送等） | 诊断和治疗超声设备的校准与测试 工业无损检测（NDT） 生物医学研究（超声-组织相互作用、药物递送等） | 诊断和治疗超声设备的校准与测试 工业无损检测（NDT） 生物医学研究（超声-组织相互作用、药物递送等） |
| 适用客户 | 医疗器械制造商 研究机构与高校 无损检测（NDT）与检验公司 航空航天及汽车研发部门 生物技术初创企业 声学校准与计量实验室 | 医疗器械制造商 研究机构与高校 无损检测（NDT）与检验公司 航空航天及汽车研发部门 生物技术初创企业 声学校准与计量实验室 | 医疗器械制造商 研究机构与高校 无损检测（NDT）与检验公司 航空航天及汽车研发部门 生物技术初创企业 声学校准与计量实验室 | 医疗器械制造商 研究机构与高校 无损检测（NDT）与检验公司 航空航天及汽车研发部门 生物技术初创企业 声学校准与计量实验室 |

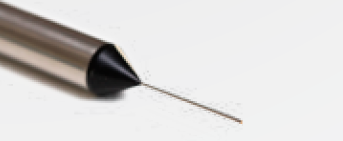

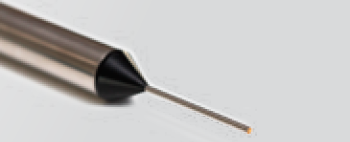

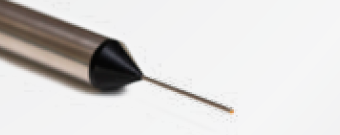

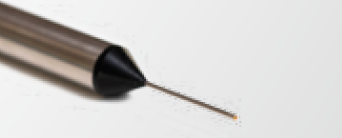

四、针尖水听器
| 参数 \ 型号 |
|
|
|
|
| 产品类型 | 针尖水听器 | 针尖水听器 | 针尖水听器 | 针尖水听器 |
| 主要特点 | 信噪比高 频率范围宽 尺寸小巧 主动式设计 内置低噪声放大器，即插即用 | 信噪比高 频率范围宽 尺寸小巧 主动式设计 内置低噪声放大器，即插即用 | 信噪比高 频率范围宽 尺寸小巧 主动式设计 内置低噪声放大器，即插即用 | 信噪比高 频率范围宽 尺寸小巧 主动式设计 内置低噪声放大器，即插即用 |
| 有效直径 | 300 µm | 500 µm | 500 µm | 1000 µm |
| 灵敏度（典型值） | 3.0×10⁻⁷ V/Pa@ 5 MHz | 3.0×10⁻⁷ V/Pa@ 5 MHz | 3.0×10⁻⁷ V/Pa@ 5 MHz | 6.5×10⁻⁷ V/Pa@ 5 MHz |
| 最大压力 | 10 MPa | 10 MPa | 10 MPa | 10 MPa |
| 可用频率范围 | 0.5 – 50 MHz | 0.5 – 20 MHz | 0.5 – 50 MHz | 0.5 – 20 MHz |
| 频率响应 | ±0.7 dB@ 1 – 40 MHz | ±0.7 dB@ 1 – 20 MHz | ±0.7 dB@ 1 – 20 MHz | ±0.7 dB@ 1 – 20 MHz |
| 应用领域 | 声场表征 诊断和治疗超声设备的校准与测试 无损检测（NDT） 生物医学与临床前研究 | 声场表征 诊断和治疗超声设备的校准与测试 无损检测（NDT） 生物医学与临床前研究 | 声场表征 诊断和治疗超声设备的校准与测试 无损检测（NDT） 生物医学与临床前研究 | 声场表征 诊断和治疗超声设备的校准与测试 无损检测（NDT） 生物医学与临床前研究 |
| 适用客户 | 医用超声设备制造商 研究机构与实验室 无损检测（NDT）与检验公司 声学或生物物理学领域的学术研究人员 声学校准与计量实验室 | 医用超声设备制造商 研究机构与实验室 无损检测（NDT）与检验公司 声学或生物物理学领域的学术研究人员 声学校准与计量实验室 | 医用超声设备制造商 研究机构与实验室 无损检测（NDT）与检验公司 声学或生物物理学领域的学术研究人员 声学校准与计量实验室 | 医用超声设备制造商 研究机构与实验室 无损检测（NDT）与检验公司 声学或生物物理学领域的学术研究人员 声学校准与计量实验室 |
