产品描述:
1, 产地美国

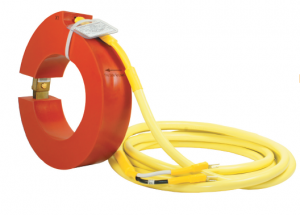

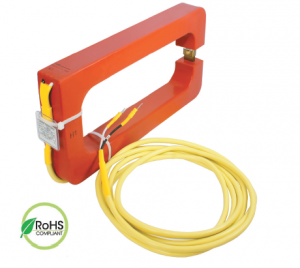

2, 有圆形和矩形两种形状

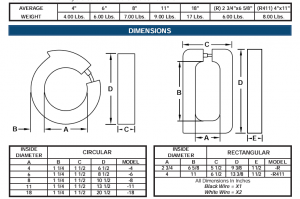

3,7种内径尺寸
4, 1 或5 Amp
5,0-.333V 或 1.0V
6, 可定制插头
7, 可定制比率
8,室内和室外均可适用,室外用需要垫砂胶垫
特性:
电流互感器的设计便于安装在母线或电缆上,以精确的测出电流,适用于大多数商用仪表和仪器
应用:
电功率传感器, 需量计, 辅助记录, 电流变送器, 功率因数计, 仪表装置, 电表, 电流感应继电器, 能量管理系统

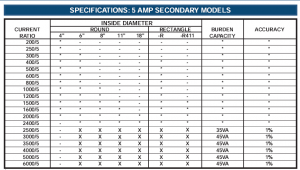

规格:
构成,柔性芯采用定向硅钢, 二次绕组为铜绕组, 单元被封装在硅橡胶中,防止水分,污垢,油和电晕,盐度,和紫外线
绝缘等级 ……………………………………………………..0.72kV, 10kV BIL Full Wave
频率………………………………………………………………………………………50-400Hz
安全系数(仅限5Amp二次机组)
一个自给自足的电压箝位电路防止危险的高压通过二次绕组,以防意外打开输出引线时,初级电路通电。这个电路将在10微秒内触发时,二次电压上升到40伏或更多,箝位输出到小于1伏
温度系数 ………………………………………………………… 1.25 at 30OC, 1.0 at 55OC
工作温度范围…………………………………………………………….-45OC to +55OC
高度 ………………………………………………………………………………Up to 4000 Meters
精度 ………………………….2500:5 thru 6000:5 …………………………………………. 1%
二次导线……………………………………………….. 12 Ft. 带连接器, 可定制导线长度
颜色 …………………………………………………………….互感器 (红色) – 引线 (黄色)
从 -45C 到 +200C灵活使用
IEC 61869 标准
