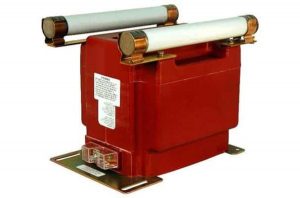

型号＃PTG5中压电位器
PTG5系列电压互感器（PT）专为高精度中压测量而设计。该PT的目的是按比例将一次电压降低到标准仪表，传感器或控制器输入范围内的水平。这些PT可以与电流互感器（CT）一起使用，以监视功率和能量。Flex-Core有几种较常见的库存型号。
规格书：
精度等级
–在100％额定电压下为0.3 WXMYZ，1.2ZZ，具有120V的ANSI负担。
– 0.3 WXMY，在58％额定电压下为1.2Z，基于69.3 V的ANSI负担。
频率： 60Hz
绝缘等级：
– 15.5kV
– 110kV BIL全波
热额定值：
– 1500VA在30°C环境温度下。
– 55°C环境下1000VA。
重量： 约88磅。
特征：
- 标准二次电压：120Vac
- UL认可，CSA
- 标有（*）的一次电压是允许的
- 加拿大工业部在加拿大的收入计量
- 批准号AE-0431 Rev 1。
- 只能在室内使用

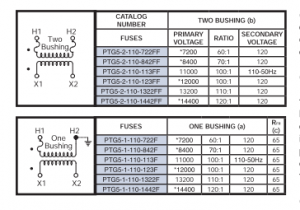

（a） 接地电压互感器不能被认为是接地变压器，也不能与二次绕组在闭合三角形中一起运行，因为过大的电流可能会在三角形中流动
（b）两个保险丝变压器不应用于Y连接。最好从每个电压互感器直接连接一根导线至中性点端子，仅使用一次侧的保险丝。通过这种连接，变压器不会因为中性侧的保险丝熔断而“从线路侧离开”。连续运行时，变压器一次电压不应超过额定值的110%。使用一个保险丝，Y应用的一个套管模型使用delta应用的两个保险丝套管模型
（c）考虑铁磁谐振。表中的值是inOhms
注：建议系统线对线电压不超过变压器绝缘水平，熔断的一次端子为1/4-20黄铜螺钉，带平垫圈，锁紧垫圈和两个螺母二次端子为10-32号黄铜螺钉，带有一个平垫圈和锁紧垫圈。垫圈芯和线圈组件封装在塑料外壳中，真空封装在聚氨酯树脂中。120伏二次相关钢安装底座的热负荷额定值为1.63“直径。瓶盖和11.50“夹中心。每个单元提供一张测试卡

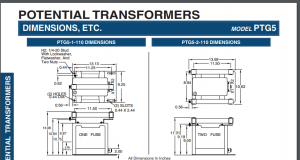

低压电位器尺寸等：

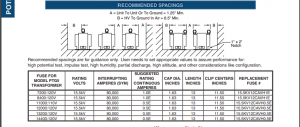

建议间距：
