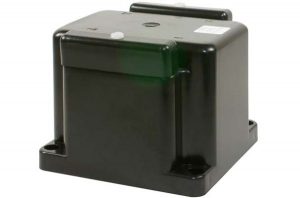

低压电位器型号＃460 | 600V级
规格书
- 端子是带有一个锁紧垫圈，平垫圈和普通螺母的10-32号黄铜螺柱。
- 磁芯和线圈组件装在热塑性外壳中，并填充有树脂。
- 这些变压器设计用于线对线操作。它们也可以在降低的电压（额定电压的58％）下接地或接地。
- 希望在次级使用1.6安培的保险丝以保护变压器。
- 除了三个例外，这些变压器是ANSI C57.13组1。标有*的是组2。
- 每个变压器都有两个塑料端子盖。
- 此页面包含一个圆环图，用于估算除额定负担以外的其他误差。
特征
输出： 120V
频率： 60Hz
标准次级电压： 120伏
绝缘等级：
– 0.6kV
– 10kV BIL
精度等级：
– 0.6W。
– 1.2倍。
热额定值：
-150 VA在30°C Amb。
– 55°C Amb时为100 VA。（60Hz）
重量： 7.75磅。
