Fischer E34-FWG 板式换热器板片
Heat exchanger plate E34-FWG
| 参数（Parameter） | 内容（Value） |
|---|---|
| 板型（Profile type） | 鱼骨纹软板（Fishbone Soft） |
| 垫片类型（Gasket type） | 粘接式垫片（Glued Gasket） |
| 最大工作压力（Maximum operating pressure） | 16 bar / 232 psi |
| 换热面积（Heat transfer area） | 0.34 m² / 527.00 in² |
| 可用厚度（Available thicknesses） | 0.80 / 1.00 mm |
| 0.0315 / 0.0394 in | |
| 冲压纹路（Stampings） | — |
Fischer E34-FWG 板式换热器板片
Plate materials板片材质
| 类型（Type） | 描述（Description） |
|---|---|
| 1.4404（AISI 316L） | 1.4404（X2CrNiMo17-12-2），AISI 316L（V4A） |
| 1.4547（254SMO） | 1.4547（X1CrNiMoCuN20），254SMO |
| 3.7025（Titan） | 3.7025，钛（Titanium Grade 1，1级钛） |
Gasket materials 密封材质
| 类型（Type） | 最高温度（Maximum temperature） | 描述（Description） |
|---|---|---|
| EPDM（三元乙丙橡胶） | ≤ 150.0 °C / 302.0 °F | Vistalon |
| FKM（氟橡胶） | ≤ 175.0 °C / 347.0 °F | Viton |
| IIR-HT（高温丁基橡胶） | ≤ 180.0 °C / 356.0 °F | Butyl（丁基橡胶） |
| NBR（丁腈橡胶） | ≤ 140.0 °C / 284.0 °F | Perbunan |
Dimensions尺寸
| 参数 | 尺寸 |
|---|---|
| A | 1,030 mm / 40.5512 in |
| B | 472 mm / 18.5827 in |
| C | 816 mm / 32.1260 in |
| D | 258 mm / 10.1575 in |
| E | 150 mm / 5.9055 in |
Punchings打孔信息
L00/R00
L01/R20
L02/R10
L03/R30
L10/R02
L11/R22
L12/R12
L13/R32
L20/R01
L21/R21
L22/R11
L23/R31
L30/R03
L31/R23
L32/R13
L33/R33

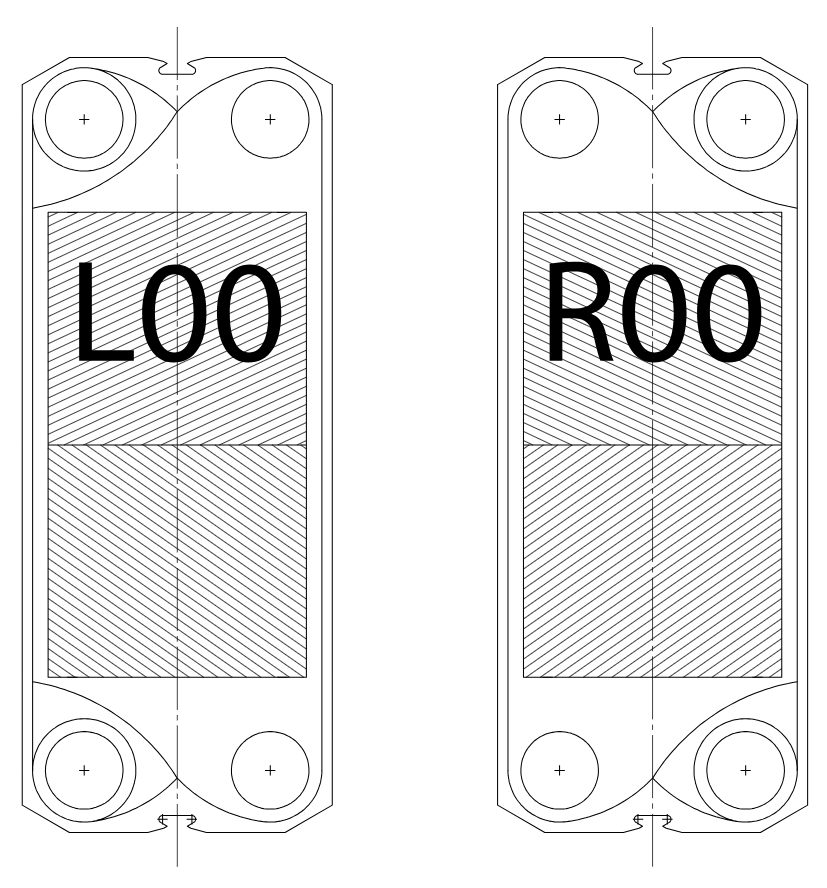

以L00/R00举例如下图所示
Fischer菲舍尔自行生产的模具精度以及所使用的优质原材料，造就了我们的换热器板材在效率方面优于全球其他产品的优势。
