FPM 系列 – 脉冲电源模块
FPM 系列的脉冲电源模块是放置在高度紧凑的金属外壳内的脉冲发生器。它们可以轻松用于需要高可靠性、在极端条件下运行和不妥协性能的广泛应用。模块可用于 OEM、工业、汽车、雷达和航空航天领域。
电源模块的特点是：
- 最高级别的可扩展性
- 最大输出电压高达 50 kV
- 上升时间从 20 皮秒到几十纳秒
- 脉冲宽度从数百皮秒到数十纳秒
- 外部触发（20-30 V，100 ns）
- 模块需要外部直流电源，电压从 24 V 到几千伏不等，具体取决于应用
- 短路和开路保护
- 典型尺寸从 50x25x25 毫米到 250x125x60 毫米
- 可选的外部数字同步系统（包括PC控制）
在某些应用程序中，只需将新模块添加到数组中即可缩放输出。最高级别的时序稳定性允许以 10-30 ps 的精度同步多达一百个模块。FID GmbH 开发了一种特殊的数字同步系统，可以控制触发延迟。
FPM 系列脉冲发生器产生的脉冲形状是完全可定制的，包括上升时间、下降时间和脉冲宽度的所有可能组合。脉冲持续时间可以指定为最大幅度的 50% 或 90%，这通常对应于钟形或方形输出脉冲。本质上，当这很重要时，可以在任何级别指定脉冲宽度。
除了输出脉冲的一般规格外，我们的客户还可以选择其他参数，例如前脉冲幅度、后振荡幅度和持续时间等。
最大脉冲重复率取决于许多因素，包括脉冲幅度、平均输出功率、冷却类型。

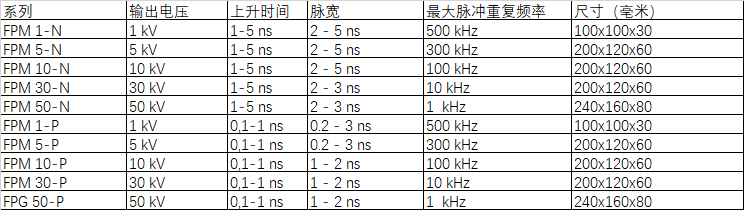

所有规格均以 50 欧姆给出 在
1 到 5 ns 的脉冲宽度下，总效率可以达到 60-70%
脉冲持续时间以幅度的 50% 给出，其他脉冲宽度也是可能的
尺寸和交货时间是近似值
另请访问我们的应用部分，其中介绍了为特定使用领域开发的脉冲发生器。
所有类型的模块化脉冲发生器都可以安装在台式或机架式外壳中。
