See-Flo^® 3100流量计

See-Flo® sight flow indicators

See-Flo视觉流量指示器让您对生产线中液体的颜色、透明度和流量一目了然。大钢化玻璃窗口允许轻松观察流体状况和叶片指示器位置。仪表外壳的楔形使得西Flo实际上可以自我清洁。在需要定期维护的地方，窗户可以很容易地拆除和更换。由于这是一个可视流量指示器，它不包括一个校准的规模。

See-Flo® 3100流量计流量测量：

透明液体|水

See-Flo® 3100流量计产品特点:

-观察流体的颜色、清晰度和流动性。
-可重复的叶片指示-相同的位置，相同的流量。
-使得用户可以在指针下方的窗台上标记一个正常的状态。
-适用于水平或垂直管道系统。
-较低的压力损失。
-设计简单，零件少，使用寿命长。

See-Flo® 3100流量计操作原理：

See-Flo®视流指示器采用可变面积的主体外壳。外壳的内部体积从入口到出口逐渐扩大。主要部件是一个经过回火的合金叶片，一端固定在流量计外壳的顶点上。随着流速的变化，叶片会按比例弯曲。

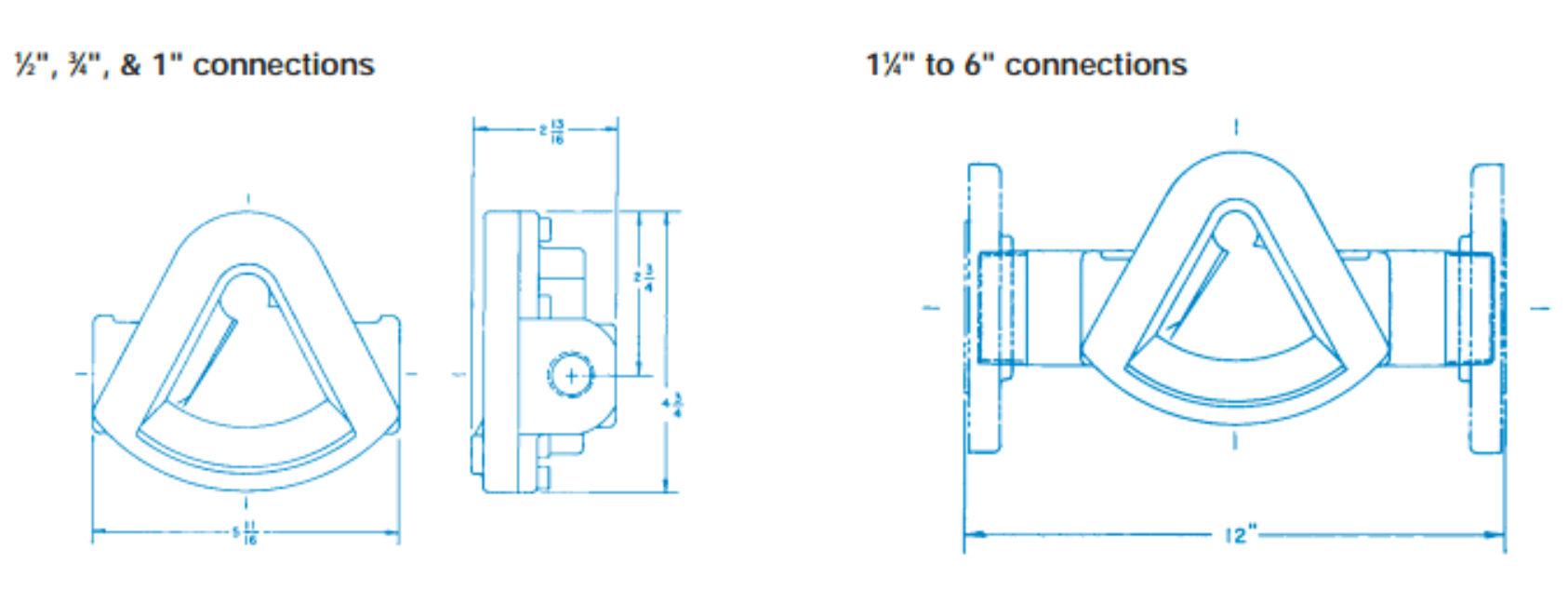

¹/₂“,³/₄”和1”连接通常具有内螺纹端。尺寸从1¹/₄“至6”利用整体旁路外壳，允许以具有一致的12”端到端尺寸的线轴形式的更大连接尺寸。此外，它允许多种连接类型，包括螺纹、法兰、槽端和三夹。

See-Flo® 3100流量计产品规格参数:

结构材料: (wetted parts)

外壳:铝、黄铜或316不锈钢
分流器:外壳材料或碳钢
窗户:钢化玻璃叶片:17-7 ph不锈钢
“O”型环:丁腈橡胶、乙烯丙烯、氟橡胶或全氟弹性体M管道

连接:

• ¹/₂“至1”NPT内螺纹
• 1 ¹/₄“至4”NPT外螺纹
• ¹/₂“至3”三夹
• 1 ¹/₄1/4英寸到6英寸的凹槽
• 1 ¹/₄1/4英寸至6英寸斜面
• ¹/₂”至6”150 #/300 # RF/FF ANSI法兰(碳钢)
• ¹/₂至6”150 # RF ANSI法兰(不锈钢)
• ¹/₂至6”150 #/300 # RF ANSI法兰(铝制)
• ¹/₂至6”150 # FF ANSI法兰(黄铜)
• 15至25毫米DIN 2999/BS21/ISO R7内螺纹
• 15至150毫米DIN PN 10法兰(316不锈钢和碳钢)

压力极限:

200 psig (13.8巴)带玻璃窗100 psig (6.8巴)带聚碳酸酯窗

温度限制:

• -23至85摄氏度(-10至185华氏度)，带聚碳酸酯窗。
• -23至121°C(-10至250°F)，带丁腈橡胶o形圈。
• -23至121°C(-10至250°F)，带氟橡胶、乙烯丙烯或全氟弹性体o形圈

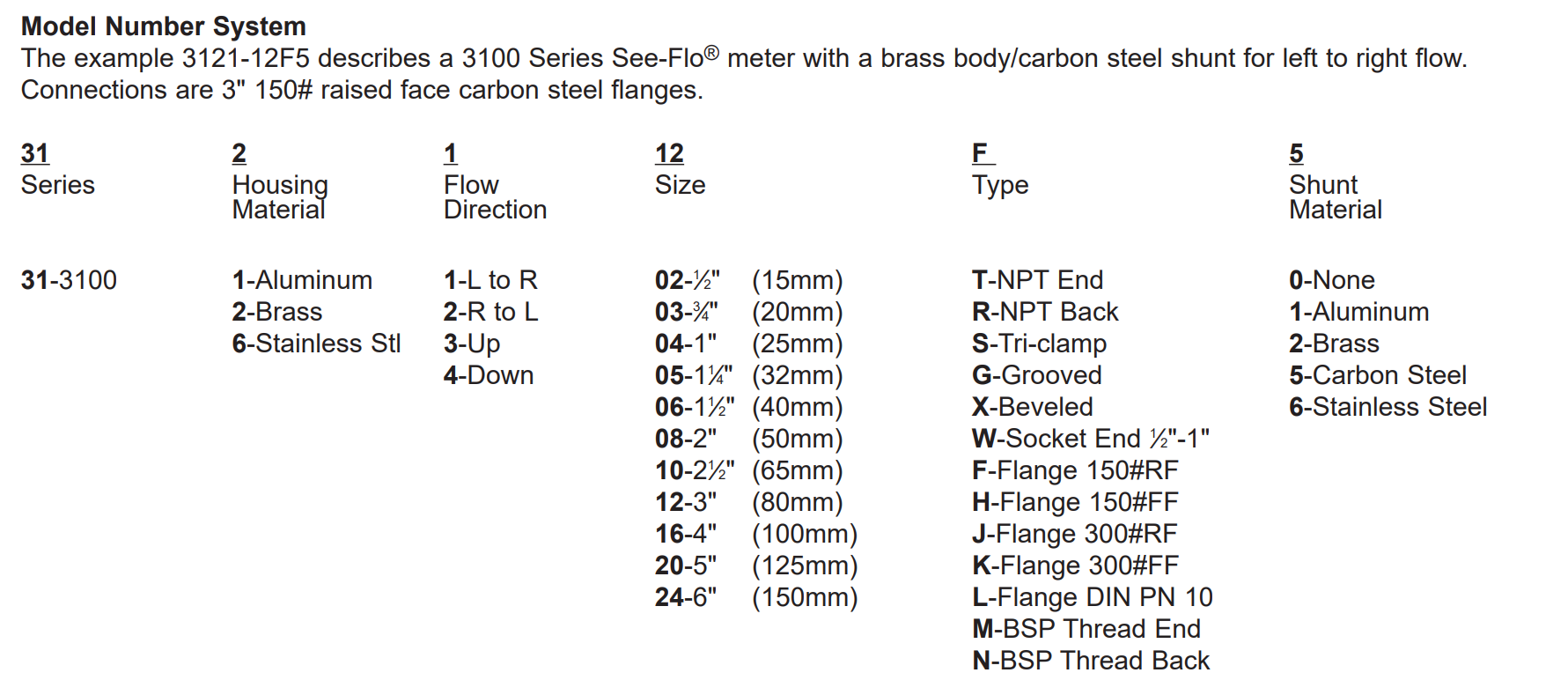

See-Flo® 3100流量计选型指导:
