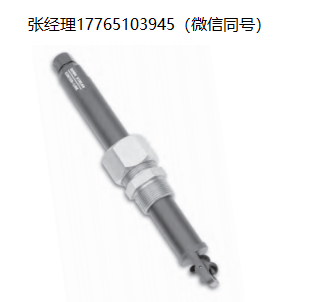

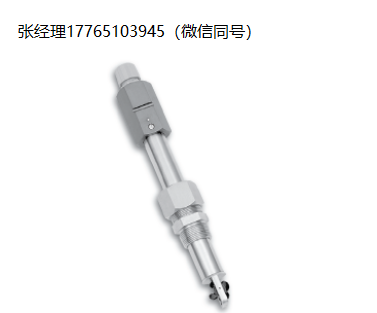

Erdco流量计、Turbo-FloTM插入式涡轮流量计、Turbo-FloTM 25D系列流量计
Turbo-FloTM插入式涡轮流量计采用坚固结构实现涡轮测量技术的精确性。其创新设计的钝体护杆可有效防护涡轮转子免受流体杂质侵入及过度插入损伤，安装简易且无需专用管件，支持标准三通管、管鞍座、焊接短管及1½英寸全通径球阀/闸阀安装。
Delrin®非金属结构完美适用于水介质应用，抗腐蚀且防矿物盐积聚。
• 钢或不锈钢连接件
• 可调插入深度适用1½至10英寸管径
• 成本低于不锈钢探头
• 工业环境级坚固结构
• 无需外部供电
• 30:1宽量程调节比
• Delrin®低质量涡轮转子提升灵敏度与使用寿命
• 采用标准管件安装
工作原理：
涡轮转子置于管道中心截面，其轴线与流向平行。流体驱动轮毂内嵌环形磁铁的涡轮作比例旋转，磁场切割探头体内线圈产生与转速成正比的脉冲信号，通过流速测量与管径数据计算流量体积。
性能参数：
精度：±1.0%
重复性：±0.5%
线性度：±0.5%
量程比：30:1
插入长度规格：
02=2英寸 06=6英寸 12=12英寸
启动阈值：
0.5 ft/s 或 1.22×ID²=GPM（液体）
流速计算公式：
ft/s = 0.408 × GPM/管径ID²
点流速系数：2.625脉冲/英尺·秒
未标定管径脉冲校正公式：
（标定管径ID² / 未标定管径ID²）× 标定管脉冲/加仑
结构材料：
探头：Delrin®
连接器：钢/303不锈钢
涡轮：Delrin®
密封圈：丁腈橡胶或氟橡胶
温度限值：225°F（107°C）
压力限值：145 psig（10 bar）@75°F（24°C）
