Armor-Flo^TM 3400转子流量计、可变面积流量计

测量水平或垂直管道中的液体、气体或蒸汽流量。Armor-Flo仪表处理不能用Armor-Flo测量的流体^®由于透明度、压力或与润湿材料的相容性。仪表主体外壳的楔形提供了Armor-Flo具有与See-Flo® 相同的自清洁特性^®。Teflon®封装的钴磁体用于将流动隔离指示器与叶片耦合。这些功能强调简单性并减少维护。

Armor-Flo 3400转子流量计应用:

水

空气

气体

油

不透明液体

蒸汽

透明液体

真空

水

Armor-Flo 3400转子流量计特性:

• 瞬时速率测量。
• 测量不透明液体。
• 更奇特的建筑材料。
• 用于水平或垂直管道系统。
• 针对流体和操作条件进行单独校准。
• 用户可选择10:1调节流量范围。(参见“仪表量程范围尺寸表”)
• 用户可选的测量单位-包括双测量单位。
• 没有浮子卡住，管道破裂或动态密封泄漏。
• 低压损。
• 设计简单，零件少，使用寿命长。

操作原理：

Armor-Flo 转子流量计流量计是可变面积流量计(“转子流量计”)。盔甲-Flo^铥主体外壳具有可变的内部容积，该容积从入口到出口逐渐增大。

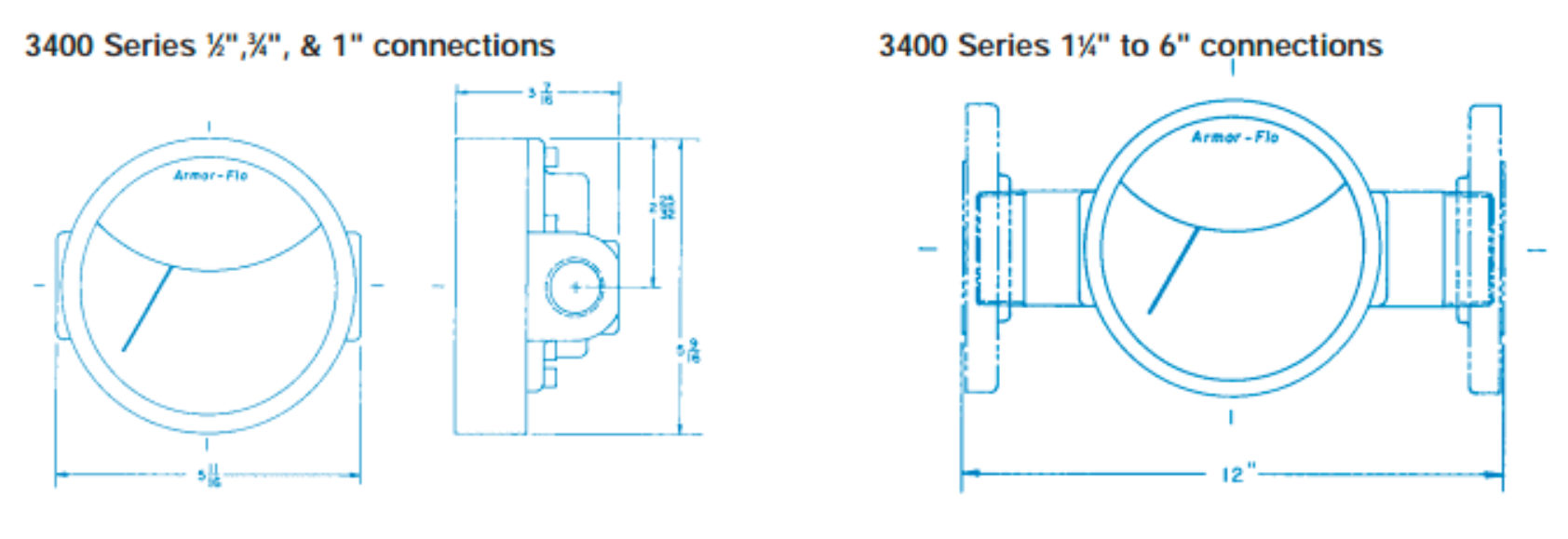

主传感器是一个回火合金叶片，其一端固定在仪表外壳的顶端。随着流速的变化，叶片成正比弯曲。特氟隆^®封装磁铁将风向标与指针连接在一个大的指示器外壳中，便于观察。这¹/₂“, ³/₄1”和1”连接件通常具有内螺纹端。尺寸1¹/₄12”到12”利用整体旁路外壳，允许以具有一致的12”端到端尺寸的线轴形式的更大连接尺寸。

此外，它允许多种连接类型，包括螺纹、法兰、槽端和三夹。

Armor-Flo 3400转子流量计规格参数:

精确度: ±2% full scale

重复性:1%满量程

刻度:直接读数

分辨率:最大30格/最小15格

量程:10比1的调低

结构材料:

• 外壳:铝、黄铜、70/30铜/镍、316不锈钢
• 分流器:如外壳或碳钢
• 窗户:钢化玻璃或聚碳酸酯
• 叶片:钴/铬/镍合金，带聚四氟乙烯封装磁铁
• “O”型环:丁腈橡胶、乙烯丙烯、氟橡胶或全氟弹性体

管道连接:

• ¹/₂“至1”NPT内螺纹
• 1 ¹/₄“至4”NPT外螺纹
• 1 ¹/₂“至3”三夹
• 1 ¹/₄1/4英寸到6英寸的凹槽
• 1 ¹/₄1/4英寸至6英寸斜面
• ¹/₂至8”150 #/300 # RF/FF ANSI法兰(碳钢)
• ¹/₂至8英寸150# RF ANSI法兰(不锈钢)
• ¹/₂至6英寸150# RF ANSI法兰(铝制)
• ¹/₂至6”150 # FF ANSI法兰(黄铜)
• 15至25毫米DIN 2999/BS21/ISO R7内螺纹
• 15至150毫米DIN PN 10法兰(316不锈钢和碳钢)

压力极限:

• 1个外壳(铝制)
  • 0、1或5分流-200 psig (13.8巴)
• 2外壳(黄铜)
  • 0分流-400 psig (27.6巴)
  • 2或5个分流器-200 psig (13.8巴)
• 6外壳(316不锈钢)
  • 0分流-400 psig (27.6巴)
  • 5或6分流器-200 psig (13.8巴)
  • 7或8分流器-400 psig (27.6巴)
• 8外壳(高压316不锈钢)
  • 0分流-1000磅/平方英寸(69巴)

温度限制:

• -23至121°C(-10至250°F)，带丁腈橡胶o形圈
• -23至204°C(-10至400°F)，带氟橡胶、乙丙橡胶或全氟弹性体o形圈
