EOPC SC-30 高频谐振光学扫描仪
SC-30 High Frequency Resonant Optical Scanner
EOPC SC-30 高频谐振光学扫描仪特点与优势
在 200 Hz 至 16 kHz 范围内选用单一固定频率
可双向扫描，使频率翻倍
无需润滑，免维护
反射镜尺寸最大 25×25 mm
扫描角高达 30° 峰峰值（光学）
体积小/重量轻
低功耗驱动电子装置
低功耗散热
坚固耐用，无磨损部件
高可靠性
可承受冲击和振动
频率稳定性高（可达 0.005%）
可高温/低温工作¹
可真空工作（至 10⁻¹⁰ Torr）¹
无抖动运行
无辐射电磁干扰（EMI）
提供反射镜位置
标准配置为玻璃反射镜，铍/金属反射镜、棱镜或透镜可选¹
¹ 可特殊订购
EOPC SC-30 高频谐振光学扫描仪介绍
用于精确光学偏转的先进谐振高频扫描器
SC-30 谐振高频扫描器设计用于通过正弦运动偏转光束。它们为全球一系列专用应用和行业而打造，以其卓越的频率性能、精度和可靠性而著称。
SC-30 谐振高频扫描器的关键特点
高频扫描： SC-30 的高频性能在业内无与伦比。
可靠性： 让您安心享受持久、可靠的性能。这些电磁驱动动镜装置以卓越的可靠性闻名，使其成为关键应用的可靠选择。
精度与重复性： 凭借高速能力和卓越的重复性，SC-30 扫描器能够以极高精度产生正弦波运动。其在固定频率下的谐振，结合高“Q”值，确保了稳定性和最低功率需求。
可调扫描角： 虽然频率在 200Hz 至 16kHz 范围内保持固定，但扫描振幅可调，让您能够灵活适应各种场景。
多种应用： 从激光扫描到生物医学成像、机器人、机器视觉等，SC-30 谐振扫描器广泛应用于需要一流分辨率和最小畸变的一系列应用。
易于集成： 这些扫描器紧凑便携，可无缝集成到小型仪器和大批量 OEM 生产线中。我们提供有价值的信息，帮助 OEM 客户构建适合其空间需求的控制器。
典型扫描频率与角度和反射镜尺寸的关系
| FREQ. (Hz) | 扫描角度 (P-P DEG OPT) | 镜面尺寸 (LxH mm) |
| 2000 | 20° | 10×10 |
| 4000 | 20° | 8×9 |
| 5000 | 20° | 7×8 |
| 6000 | 16° | 6×7 |
| 8000 | 16° | 5×6 |
| 10000 | 10° | 4×5 |
| 12000 | 8° | 4×5 |
| 15000 | 6° | 4×5 |
| 16000 | 6° | 3×4 |
赋能创新者与集成商
SC-30 谐振扫描器的卓越成功使其成为 OEM 公司创新的基石，并成为成像技术研发专业人士和系统集成商的首选。其快速扫描能力可应用于投影、数据采集、高分辨率成像等领域。
定制驱动器以实现最优控制
利用我们的专用驱动器，高效发挥 SC-30 扫描器的潜力：
ED 驱动器： 提供方波参考输出信号和可调振幅控制，该驱动器可确保对扫描参数的精确控制。

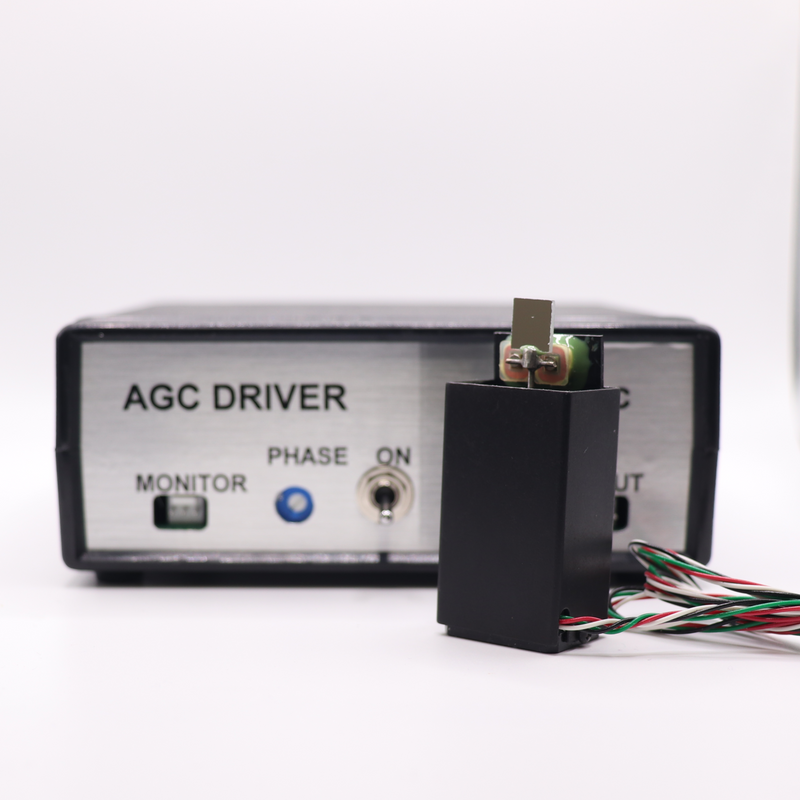

AGC 驱动器： 具备卓越的振幅稳定性（0.01%），AGC 驱动器提供用于位置输出的正弦波参考信号、TTL 电平方波参考信号，以及反射镜位置与输出信号之间相位关系的调节。
PLD-1S 驱动器： 通过使用 PLD-1S 驱动器，实现与外部时钟输入的同步。非常适合需要将扫描器与其他系统组件同步的场景。
PLD-2S 驱动器和 PLD-2SXY 驱动器： 这些驱动器可实现两个扫描器的同步运行，生成圆形、椭圆形和光栅扫描等图案。
订购信息
型号 [SC-30]；反射镜尺寸 [mm]；角度 [峰峰值 度，光学]；频率 [Hz]
示例：零件号 SC30-4×5-6-16000。此零件号表示型号 SC-30 扫描器、4×5mm 反射镜、6° 峰峰值光学扫描角和 16kHz 工作频率。
