EOPC SC-21 广角谐振扫描仪
SC-21 Wide Angle Resonant Scanner
EOPC SC-21 广角谐振扫描仪特点与优势
在 15 Hz 至 2,000 Hz 范围内选用单一固定频率
扫描角高达 70° 峰峰值（光学）
反射镜尺寸最大 30×30 mm
可垂直或水平安装
体积小、重量轻
低功耗驱动电子装置
坚固耐用，无磨损部件
免维护
高可靠性
可承受冲击和振动
频率稳定性高（可达 0.005%）
可高温/低温工作¹
可真空工作（至 10⁻¹⁰ Torr）¹
无抖动运行
无辐射电磁干扰（EMI）
可提供反射镜位置输出
标准配置为带增强铝镀膜的玻璃反射镜，红外和紫外镀膜可选¹
¹ 可特殊订购
EOPC SC-21 广角谐振扫描仪介绍

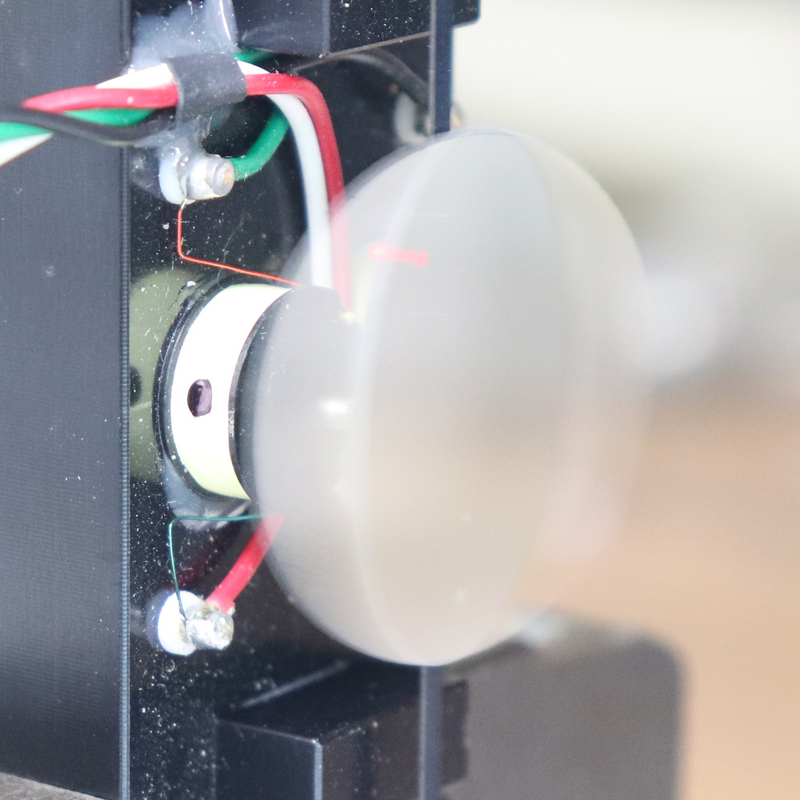

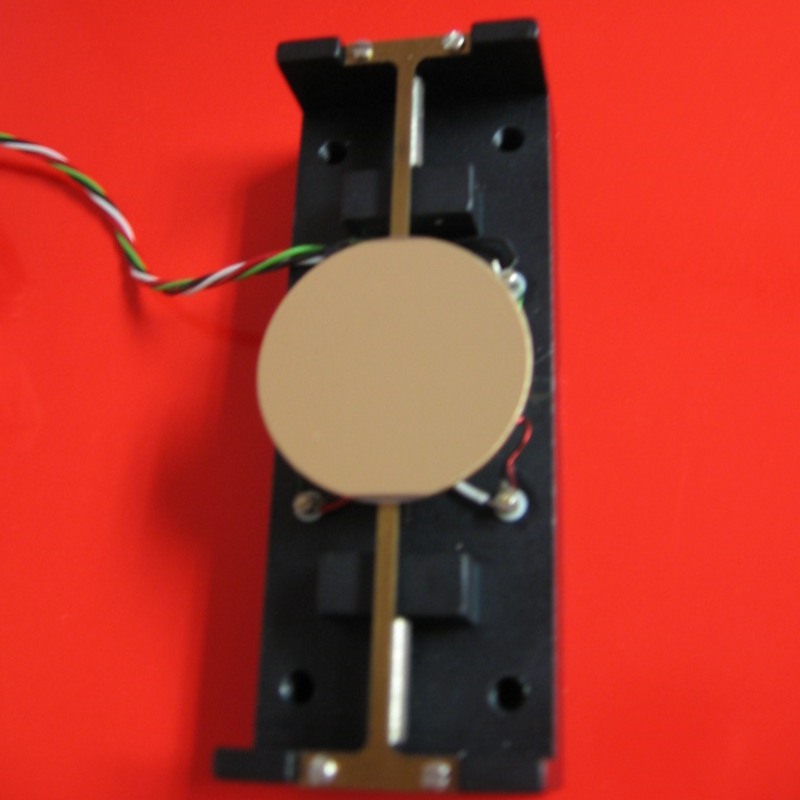

SC-21型扫描器非常适合涉及大光学光束、多光束同时成像或类似大振幅的应用。该扫描器以单一固定频率工作。标准配置为玻璃反射镜，金属反射镜、光栅和透镜（紫外-红外-可见光）可特殊订购。
该扫描器仅需极低功率。由于它们是无磨损部件的组件，因此具有出色的重复性和长寿命。该扫描器用于各种应用，包括：
激光扫描器和非冲击式打印机
条形码读取器
光栅扫描器
CAD/CAM系统
检测系统和无损检测仪器
智能交通系统
生物和医学研究
材料研究
机器视觉和机器人

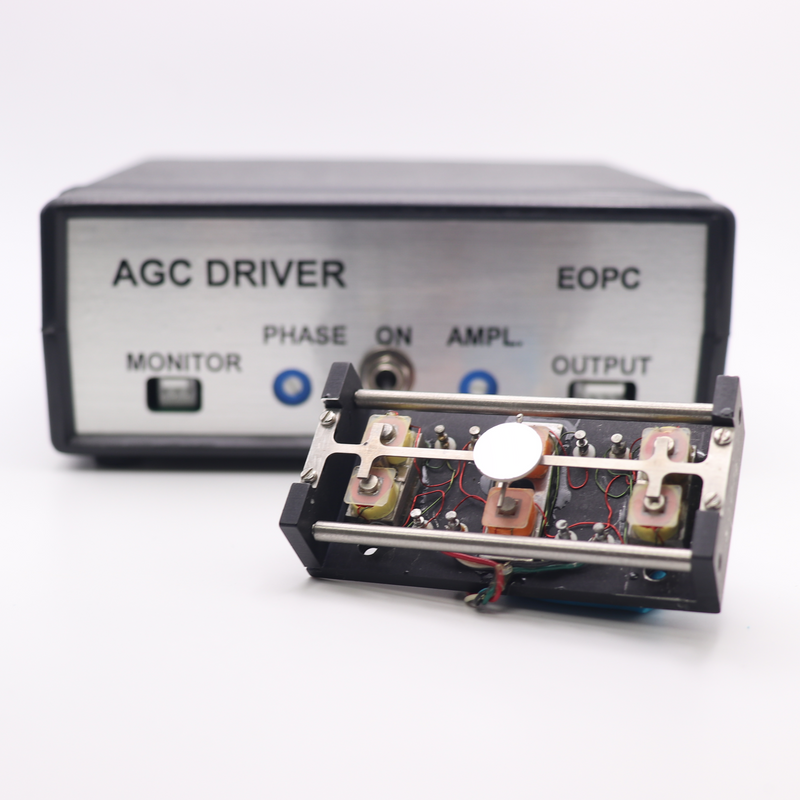

谐振频率下的运行由反馈放大器型ED驱动器或AGC驱动器维持，将扫描器用作频率源。AGC驱动器还提供更高的振幅稳定性（0.01%）和位置输出信号。PLD-1S驱动器将扫描器锁相到外部时钟信号。PLD-2S驱动器将两个扫描器锁相为“主/从”扫描系统，PLD-2SXY驱动器将两个扫描器锁相为“X-Y”扫描系统。
单一固定频率，范围15至2,000 Hz。以下内容仅作为指南。
SC-21
| 扫描角度 (P-P deg opt) | 镜面尺寸 (mm) | FREQ. (Hz +/-10%) |
| 70° | 30×30 | 15-200 |
| 70° | 20×20 | 200-300 |
| 60° | 10×10 | 300-400 |
| 40° | 15×15 | 300-400 |
| 40° | 10×10 | 400-1,000 |
| 30° | 12×12 | 400-1,000 |
| 30° | 10×10 | 1,000-1,500 |
| 24° | 8×8 | 1,500-2,000 |
订购信息
型号 [SC-21]；反射镜尺寸 [mm]；角度 [峰峰值 度，光学]；频率 [Hz]
示例：零件号 SC21-30×30-70-200。此零件号表示型号 SC-21 扫描器、30mm 方形反射镜、70° 峰峰值光学扫描角和 200 Hz 工作频率。
