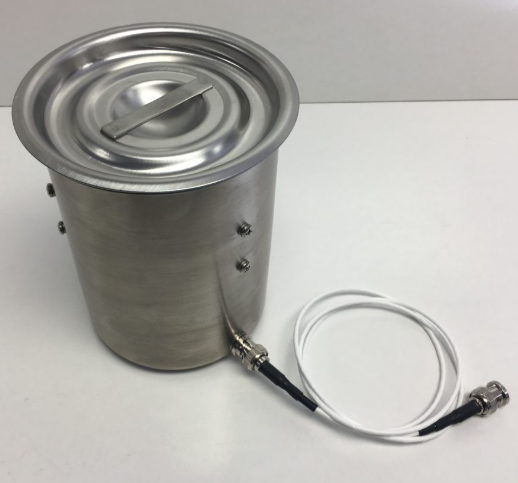

小型法拉第杯M231（内径3-3/8英寸）

概述：

231型法拉第杯与ETS M 230或同等纳库仑计配合使用时，可测量材料、器件及组件上的电荷。法拉第杯与纳库仑计协同工作，可精确测量物体上的静电电荷，尤其是在极低水平下。其协同工作原理如下：

1. 法拉第杯的作用：

• 充当屏蔽外壳： 法拉第杯是一个金属容器，可阻挡外部电场，确保测量不受环境中杂散电荷的影响。

• 捕获电荷： 当带电物体放入法拉第杯内时，物体的电荷会转移到杯的内表面，从而将电荷与周围环境有效隔离。

2. 纳库仑计的作用：

• 检测转移的电荷： 纳库仑计是一种高灵敏度仪器，专门设计用于测量微小电荷，它与法拉第杯相连。

• 量化电荷： 当电荷从物体转移到法拉第杯时，会产生微小电流，流经杯子进入纳库仑计，由仪表检测并测量该电流。

• 显示测量值： 纳库仑计随后将测得的电流转换为相应的电荷值并显示在读数屏上，该值即为物体上原本的静电电荷总量。

使用法拉第杯与纳库仑计的优势：

• 准确性： 法拉第杯可屏蔽外部干扰，使物体真实电荷的读数更加准确。

• 多功能性： 同一台纳库仑计可搭配不同尺寸的法拉第杯，以适应不同大小的物体。

特点：

• 双层屏蔽设计，确保测量有效可靠

• 测试符合ESD协会及其他行业标准

• 与ETS 230型纳库仑计兼容

应用：

• 评估材料、器件及组件的防静电和起电特性

• 测量电子元件上的电荷以确保ESD合规性

• 表征材料的静电性能

• 分析表面的电荷衰减速率

• 评估ESD包装材料的有效性

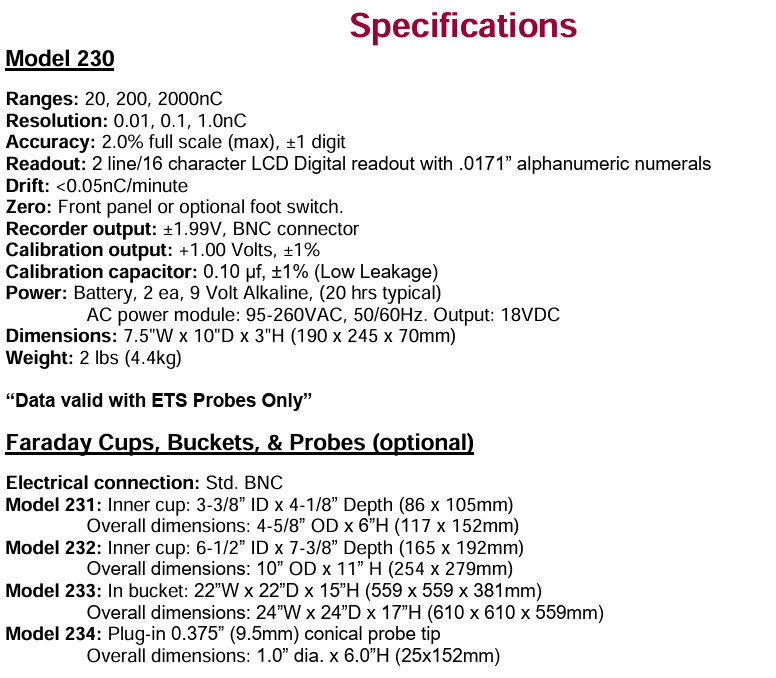

尺寸：

• 内桶：内径3-3/8英寸（86毫米）× 深度4-1/8英寸（105毫米）

• 外部尺寸：外径4-5/8英寸（117毫米）× 高度6英寸（152毫米）

包装内含：

• 231型法拉第杯

• 用户手册

• 校准证书和校准标签

可选配件：

• 可选附件：36英寸BNC电缆，特氟龙绝缘（随M 230纳库仑计附赠），可最大限度减少泄漏和测量误差。

M232大型法拉第杯（内径6-1/2英寸）

概述：

M232型法拉第杯配备大尺寸内杯（内径6-1/2英寸，深度7-3/8英寸），与ETS 230型或同等纳库仑计配合使用时，可测量各种尺寸样品的电荷。使用232型可依据行业及军用规范评估粉末、塑料、纸张、电子元器件及其他材料的防静电特性。可选配高质量BNC连接电缆用于法拉第杯。

特点：

• 评估粉末、电子元器件及组件的防静电和起电特性

• 双层屏蔽设计，确保测量有效可靠

• 测试符合ESD协会、EIA及其他行业标准

尺寸：

• 内桶：内径6-1/2英寸 × 深度7-3/8英寸

• 外部尺寸：外径10英寸 × 高度11英寸

兼容性：

• 与ETS 230型纳库仑计兼容

可选配件：

• 可选附件：36英寸BNC-BNC电缆，特氟龙绝缘——可最大限度减少泄漏和测量误差

包装内含：

• 大型法拉第杯

• 用户手册

• 校准证书和校准标签

可选配件：

• 可选附件：BNC电缆，特氟龙绝缘（随M 230纳库仑计附赠）
