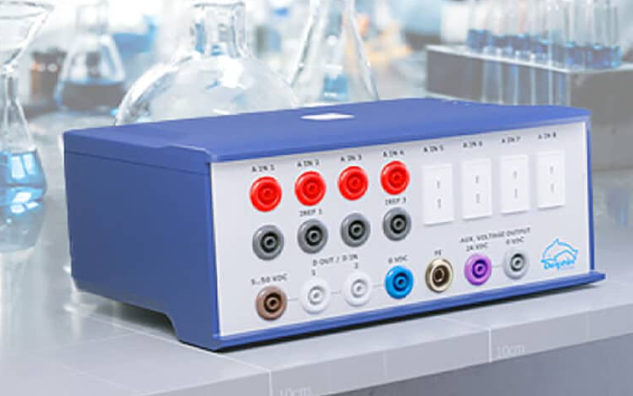

产品定位：移动式试验室数据采集平台，桌面试验高效测控方案
LoggitoLab 为紧凑型桌面机型，配备标准实验室插座 + 热电偶微型端子，可快捷接入电压、电流、温度全品类传感器信号。
核心产品优势
- 脱机独立运行
内置运算芯片 + 本机存储，无需连接上位电脑即可全自动完成长时间采集，实现高精度、高可靠性数据归档。
- 试验室便捷接线
标准化试验端子，各类热电耦、变送器信号快速插拔，大幅缩短试验接线工时。
- 优化试验效率
简化试验数据采集流程，节省人工值守与数据记录工作量，依托精准原始数据，为试验数据分析、结论判定提供可靠依据。
适用场景
理化试验室、材料温循试验、元器件老化测试、便携式现场临时测温 / 电量巡检。
LoggitoLab 产品亮点
- 即插即用桌面机型：通用模拟输入 + 集成数字 IO，开箱即可快速投入试验测量。
- 可选端子配置：可搭载标准实验室插座 + 微型热电偶插座，便捷接入电流、电压、各类温度传感器。
- 超高采集精度与分辨率，满足试验室高精度测试需求。
- 多制式通讯：标配 LAN 网口、USB，支持 OPC UA、Modbus TCP，轻松对接上位系统、工控平台。
- 灵活扩容：后期需要扩充测点时可便捷拓展通道。
- 可选内置大容量本地存储，支持脱机无电脑长时间自主录波。
I/O 接口与典型应用
一、信号端口
输入信号
- 电压 / 电流信号
- 热电偶
- 热电阻 RTD
- 数字量输入
- 频率信号
输出信号
- 数字量输出
二、硬件通讯接口
LAN 以太网、USB
三、支持通讯协议
Modbus TCP、OPC UA、OPC UA HA
典型落地应用场景
- 试验室常规数据采集
- 便携式外场移动巡检采集
- 高校教学试验课程
- 各类临时应急测试
- 设备故障录波与故障溯源分析
- 温场分布测绘、多点温度巡检
- 新品研发性能摸底测试
LoggitoLab 产品功能：桌面便携试验室采集设备
整机紧凑便携、免工具快速接线，依托内置智能运算、可选扩容、安全存储与软件适配，兼顾高精度、机动性与后期拓展性，适配试验室与工业现场灵活采集。
七大核心功能
- 简易接线操作
传感器免工具快速插拔，频繁更换试验工装、临时现场测试可快速完成测点搭建。
- 高精度采集记录
电压、电流、温度全类型信号高精度可靠存储，保障试验数据准确度。
- 脱机独立运行
依托本机内存与内置算法，无需连接电脑即可长时间自主采集存数。
- 灵活组网互通
试验室 / 设备现场均可通过 LAN、USB 传输数据、在线查看与数据分析。
- 按需灵活扩容
后期测点增加时可便捷新增通道模块，无需整机替换硬件。
- 快速数据解析
搭配 ProfiSignal 20 配套软件，电脑、平板、手机均可实时查看、解析测量数据。
- 故障溯源诊断
同步收录模拟 + 数字信号，零散偶发故障波形完整留存，高效定位故障诱因。
- 长效耐用投资
软硬件一体化成熟方案，适配长期试验室研发与工业现场巡检，生命周期通用性强。
LoggitoLab 三款硬件版本选型说明
整机标配2 路可软件切换的数字输入 / 输出，模拟输入分 3 种端子规格机型，适配不同试验接线需求。

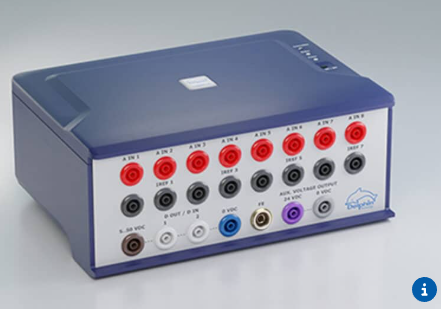

1. Type 8 AI-RTD（全通用 4mm 实验室插座）
- 模拟通道：8 路通用模拟输入，最大 4 路可配置 RTD 热电阻
- 端子：4mm 标准实验室插座，支持电压、无源毫安、2/3/4 线制热电阻 RTD，无专用热电偶端子
- 适用：温阻 + 电量综合测试、元器件电性试验

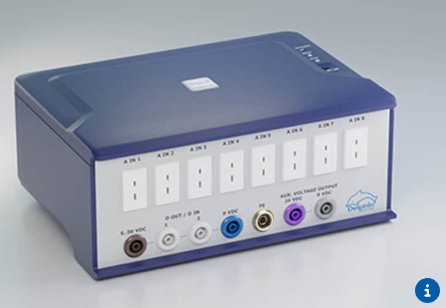

2. Type 8 TC（全微型热电偶专用端子）
- 模拟通道：8 路热电偶专用输入，无通用电压 / 毫安 / RTD 通道
- 端子：微型热电偶插座，直连各类热电偶测温
- 适用：多点炉温、温场分布、热循环全温度采集

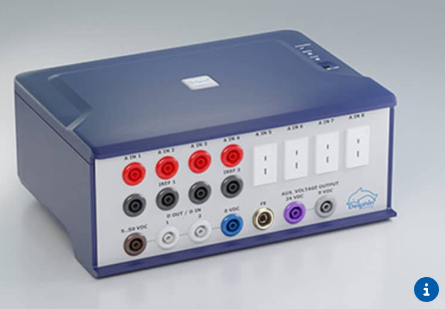

3. Type 4 AI-RTD + 4 TC（混合型）
- 4 路通用 AI（最多 2 路 RTD，4mm 实验室插座）+4 路热电偶 TC（微型热偶插座）
- 兼顾电量与测温，一机同时采集工艺电压电流 + 多点温度
- 适用：综合性研发试验、高校多参数教学实验
| 机型 | 通用模拟 (电压 /mA/RTD) | 专用热电偶 | 数字 IO |
|---|---|---|---|
| 8 AI-RTD | 8（最多 4 路 RTD） | 0 | 2 |
| 8 TC | 0 | 8 | 2 |
| 4 AI-RTD 4 TC | 4（最多 2 路 RTD） | 4 | 2 |
LoggitoLab 全型号技术参数汇总
一、模拟通道配置
| 参数 | 8 AI-RTD | 8 TC | 4 AI-RTD 4 TC |
|---|---|---|---|
| 通用模拟（mV/mA/RTD） | 8 路（最多 4 路 Pt100） | 0 | 4 路（最多 2 路 Pt100） |
| 热电偶专用输入 | 0 | 8 | 4 |
| 总采样速率 | 0.1Hz～500Hz |
量程与精度
- 电压：±78mV～±10V；精度：量程上限 0.01% FS
- 电流：0/4～20mA、±20mA，可外接分流器自定义量程
- 电阻：0～49kΩ；四线制：量程终值 0.01% FS；三线制：补偿后 0.1% FS
- ADC：24bit Σ-Δ，输入阻抗＞5GΩ
- 隔离耐压：通道间耐受 ±24VDC，对地隔离 400VDC
- 热电偶精度：传感器补偿后 0.1% FS；
Pt100/Pt1000（-260~849℃）分段精度 0.10~0.22℃；低温＜0℃需现场校准
二、数字 IO（三款机型统一：2 路可切换 DI / 频率 / PWM 输出）
- 输入电平：低压 0~1V / 高压 3.6~100VDC@3.5mA
- 测频：0.2Hz～500Hz，64 位计数器
- 触点：50VDC/2.5A（短时 2s），持续负载 250mA
- PWM：基频 100Hz，占空比 1:20；对地隔离 400VDC
三、通讯接口（全机型一致）
- LAN：10/100M 以太网
- USB Device（迷你口 2.0）、USB Host-A 口 2.0
- TCP/IP 协议：Modbus TCP、OPC UA/HA、NTP、SMTP、PTP
四、存储
- 内置：16GB 闪存，约 3000 万测点数据 / GB
- 外置：USB/NFS/CIFS/(S) FTP 网络挂载
五、机械电气

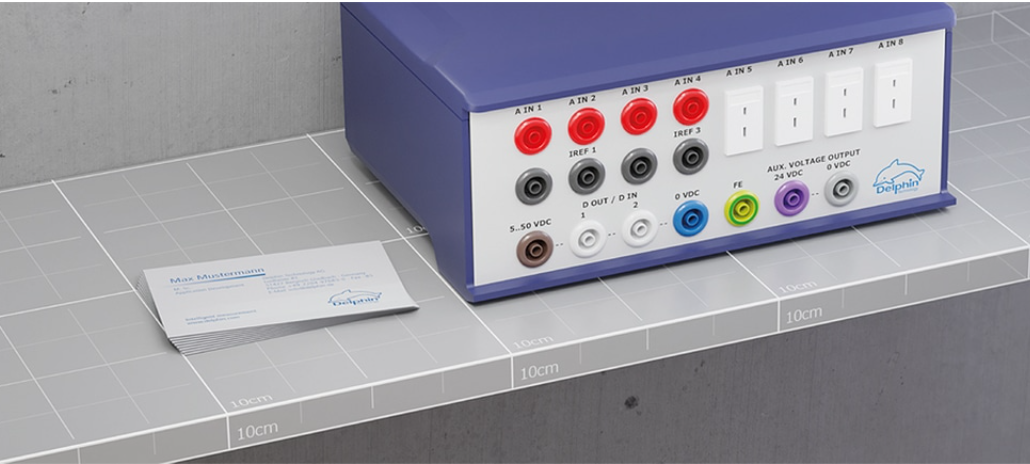

- 尺寸：150×190×80mm；重量≈800g
- 工作温区：-20℃～+60℃；湿度≤90% RH 无凝露
- 供电：24VDC±10%；整机功耗≤7.5W
LoggitoLab 软件配套说明
一、软件对接接口
设备通过 DataService 数据中转服务对接上层平台，兼容主流工业、物联网生态：
- 工业协议：OPC（服务端 / 客户端）、OPC UA（服务端 / 客户端）、OPC UA HA 高可用服务、通用 API、Modbus TCP
- 开发 & 第三方软件：Python、SQL、LabVIEW、Diadem、DasyLab
二、原厂配套数据分析软件
- ProfiSignal Go
- ProfiSignal Basic
- ProfiSignal Klicks
- ProfiSignal 20 Basic
- ProfiSignal 20 Go
