对于世界范围内任何一家以盈利为导向的企业而言，提高两种最常见的工业能源形式（电能和压缩空气）的效率并使之更易于管理都是至关重要的。CS Instruments的测量系统、智能软件解决方案以及由此实现的集中监控功能，为您提供一种简单经济的方式，使压缩空气系统得以尽可能高效地发挥作用。

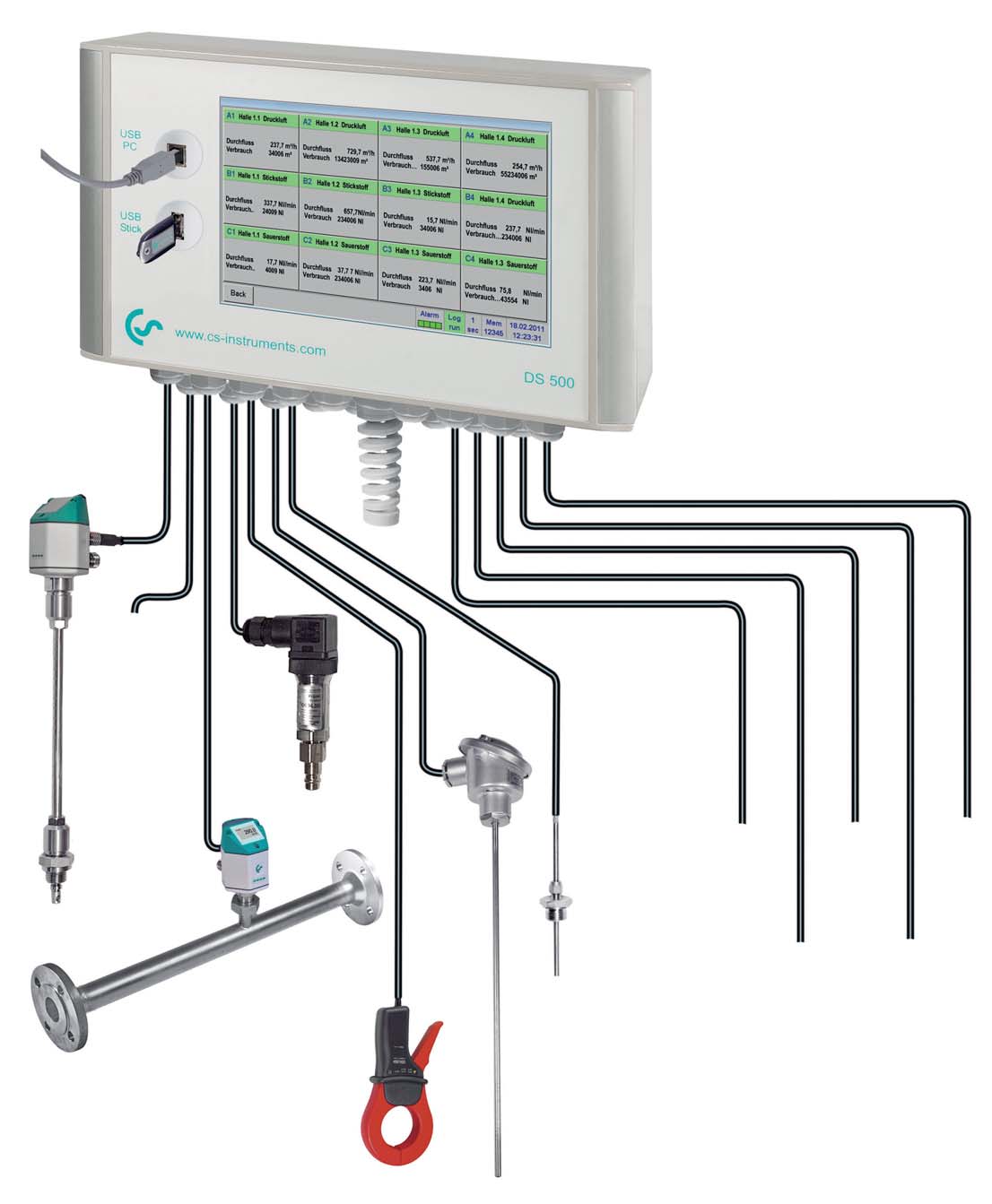

DS 500- 智能图表记录仪
记录测量值，在大型彩色显示屏上显示，报警，一直保存到通过网络服务器远程读取…都可以通过 DS 500 完成。使用 CS 基础版软件通过发送短信或电子邮件报警。显示所有测量值、测量曲线、超出阈值的情况。只需移动手指，就可以方便地查看自开始测量起的曲线分布情况。当日/本周/本月分析，包括以欧元为单位显示成本以及以立方米为单位显示消耗量传感器的计数器计数，这进一步完善了深思熟虑的系统设计理念。与市场上图表记录仪的主要区别在于可方便地进行调试和测量数据分析。因此可直接由 DS 500 识别所有传感器并为其供电。全部彼此协调。
DS 500 的优势
- 一目了然：带有触控面板的 7″ 彩色显示屏
- 用途广泛：可连接多达 12 种任意类型的传感器
- 适合工业用途：IP 65 金属外壳或者嵌入式开关柜
- 全球可用：可联网及通过网络服务器传输数据
- 智能：当日/本周/本月分析
- 可进行内部计算的数学功能
- 适用于模拟信号的积算仪功能
- 节省安装时间和成本
可进行内部计算的数学功能
压缩空气设备的典型特性参数
- 生成的每立方米空气的成本，单位为欧元
- 生成的空气的 kWh/m³
- 每根管道的消耗，包括求和
适用于模拟信号的积算仪功能
例如 0/4…20 mA、0…10 V。对于仅以立方米/小时为单位提供月度流量 4…20 mA 信号的外部传感器，可通过积算仪功能以立方米为单位生成总计数器读数。
技术参数
外壳尺寸： 280 × 170 × 90 mm, IP 65
接口： 用于传感器和供电的 18 × PG
开关柜版本： 开关柜开口 250 × 156 mm
材料： 压铸金属、聚酯薄膜
传感器输入端： • 4/8/12 个模拟和数字传感器输入端可自由分配。参见选配
• 数字 CS 露点传感器和流量计，包括 FA/VA 系列 SDI 接口
• 数字 RS 485 / Modbus RTU 外部传感器，根据要求可提供其他总线系统
• 模拟 CS 压力、温度和钳式电流表传感器经过预配置
• 模拟外部传感器 0/4…20 mA, 0…1/10/30 V，脉冲， Pt 100 / Pt 1000, KTY
传感器
电源：
24 VDC，每个传感器最高 130 mA，集成电源最高 24 VDC，25 W。对于有 8 -12 个传感器输入端的版本，2 个集成电源，
分别最高 24 VDC, 25 W
接口： U 盘，以太网 / RS 485 Modbus RTU / TCP, SDI，根据要求可提供其他总线系统，
可选择网络服务器
输出端： • 4 个继电器（230 VAC, 6A 转换触点），报警管理，继电器可自由编程，综合报警，
• 模拟量输出，自身信号输出端形成回路的传感器上的脉冲，比如 VA/FA 系列
存储卡： 存储容量 4 GB SD 标准记忆卡
电源： 100…240 VAC / 50-60 Hz，特殊版本 24 VDC
彩色显示屏： 7″ 透光 TFT 触控面板，可显示图像、曲线、统计
工作温度： 0…50℃
存储温度： -20…70℃
可选： 网络服务器
可选： 统计、“消耗量分析”统计选项，本日/本周/本月报表
