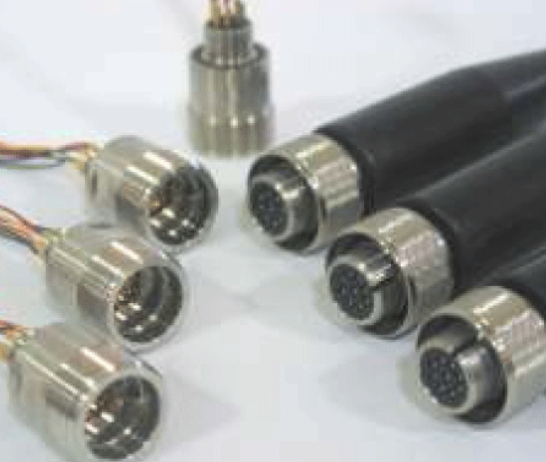

美国 Connectronics 10039-XX 水下连接器 UWC 系列 20 针插头和插座组件

美国 Connectronics 10039-XX 水下连接器 UWC 系列 20 针 插头和插座组件

Connectronics 水下系列连接器在当今要求苛刻的水下互连应用中提供可靠的性能。它的关键水封接口、不锈钢硬件和水封包覆成型提供了出色的水下环境保护。

规格

直流（DC）工作电压额定值	300 伏
最大电流	一个 7.5
环境压力	0 至 500 psi
环境温度	-10 至 +80 ºC
电气测试条件	配接连接器经过 500 p.s.i. 的静水压力测试，以确保在现场的可靠性能。
连接器硬件材料	不锈钢，型号 316，符合 QQ-S-763。钝化根据 QQ-P-35
插头绝缘体材料	氯丁橡胶
插座绝缘体材料	玻璃填充环氧树脂
电线/电缆材料	电缆：#22 AWG TPC 绞合导体，带 PVC 绝缘，然后是铝箔屏蔽和聚氨酯护套。插头包覆成型：聚氨酯橡胶。电线：尺寸 #20 焊杯触点设计用于容纳高达 #20 AWG 的电线。
插座触点材料	符合 MIL-C-39029 的适用部分
引脚触点材料	半硬黄铜符合 QQ-B-626 标准，镀金符合 MIL-G-45204 标准
O 形圈材料	丁腈橡胶
特征	O 形圈密封接口 300 VDC 工作电压温度范围 -10°C 至 +80°C 静水压测试高达 500 p.s.i. 模压应力消除不锈钢五金件接口在9和20针可用可靠的性能
