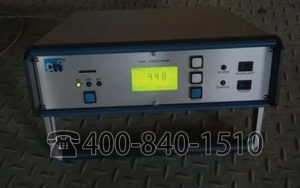

CMC-210-P-EX便携微水仪
技术特点:
适用于腐蚀性气体和可燃气体水分分析
测量方法,无需重新标定,必要时再生传感器电极膜层
超快速响应
高灵敏度
全微处理器控制
量程自动切换
仪器开机自检功能
符合NAMUR标准
分析原理:
P2O5传感器利用电解水分子为氢气与氧气原理,此传感器由一个玻璃材质的圆柱和两根并行的电极组成,根据具体应用来选择电极材质(通常由铂或铑金属丝制成),并在两根电极之间涂有很薄的一层磷酸H3PO4膜层,在两电极之间出现的电解电流,使酸中的水分分解为H2和O2,此过程的最终产物是P2O5,P2O5是强吸湿性物质,因此从样气中吸收水分,通过连续的电解过程,最终在样气的水分含量与电解后的水分之间建立平衡,电解电流与样气的水分含量成比例,信号经过放大器处理后显示并数据读出。此原理用来测量Xe、Ar、Kr、He、D2、F2、N2、H2、O2、O3、HBr、PH3、SF6、Freon、C2H2、CO2、CH4、Natural gas,尤其适合高纯酸气如Cl2、HCl、SO2、H2S 等诸多气体微量水分测量(极少数会同磷酸发生化学反应的气体除外)。
分 析 仪
量程范围:0~10ppm/100ppm/1000ppm/2500ppm(自动量程)
精 度:全量程的±1%
灵 敏 度:全量程的±0.1%
显 示 器:液晶显示器,背景灯可开关
报警输出:1个报警继电器
模拟输出:1路0/4~20mA 或0~10V输出,用户可通过菜单设置
安 全 栅:内置齐纳安全栅,确保测量端无过热效应及电火花
电 源:内置可充电锂电池或外接市电80~230VAC/50~60Hz
功 耗:8W
环境温度:-10℃~ 50℃
外 壳:防护等级IP20
尺 寸:宽363×高115×深377mm
重 量: 约6Kg

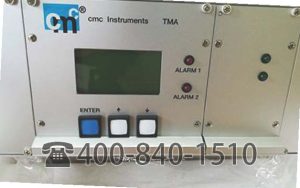

德国CMC微水分析仪
技术参数
量程范围
0~10/100/1000/2500ppm/v (TMA202/204/210)
0~1/10/100/1000ppm/v (TMA404)
量程设置:手动/自动/RS232/外部继电器
精 度:全量程的±1%
灵 敏 度:全量程的±0.1%
标 定:自动零点及跨度标定(仪器开机自检测功能)
显 示 器
LCD显示器,带背景灯
串口通讯
RS232
输 入
5个继电器触点用于外部量程切换
输 出
2个报警继电器(**230V/1A)
5个继电器用于量程指示
模拟输出
4~20mA /0~20mA /0~10V可由用户通过菜单设置
电 源
80~230VAC/50/60Hz
功 耗
8W
环境温度
-10℃~ 50℃
外 壳
IP20(便携式、台式、机架式);IP65(壁挂式)
尺 寸
宽363×高115×深377mm(便携式);宽482×高133×深350mm(机架式)
宽300×高260×深280mm(壁挂式);宽257×高160×深316 mm(桌面式)
重 量
约6Kg
传 感 器
测 量 池
不锈钢、蒙乃尔合金400、哈氏合金、玻璃、PFA
电 极
铂或铑
样气流速
20NL/h或100NL/h
工作压力
0.1barg~1.5barg
样气温度
5~ 150℃(建议不超过50℃,否则需要设法冷却)
环境温度
5~ 65℃
精 度
全量程的±1%
响应时间
T50小于8秒
密 封 圈
Viton、FEP或FFKM可选
气路接头
6mm或1/4”卡套接头
探头线缆
标准3米,蕞长300米可选
电气接头
瑞士LEMO防水接头
安装方式
通过底部3个M4螺丝垂直安装
尺 寸
约直径43mm×高120mm
重 量
约300g
维护套件: 电极液、丙酮、去离子水、手套、安全镜、刷子、扳手、工具箱(可选)
