注射泵系统设计主要用于提供精确的体积和流量。由于各种科学应用对流量和容积精度要求极高,大多数商用注射泵都采用数控精密加工部件制造。
注射泵设计有3个主要部件,包括:
五金件(机加工支架和丝杠)
电机(和驱动电子设备)
软件(UI和I/O)
硬件:
不同尺寸的注射器通过可调注射器夹(a)牢牢固定在适当位置。丝杠(b)和导杆(c)移动推块(d)开始输液。注射泵零件通常用碳或锂基润滑脂润滑。

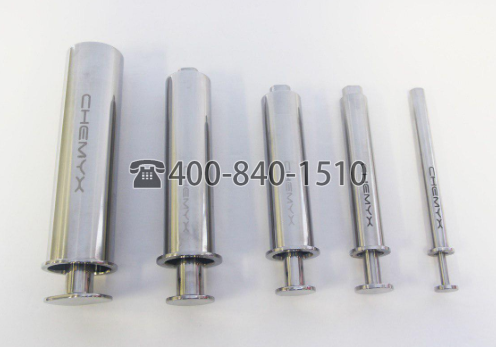

可选尺寸: 6 mL, 20 mL, 50 mL, 100 mL and 200 mL注射器
电子部件:
所有容积式注射泵都由一个步进电机驱动,该步进电机连接到丝杠上,允许控制角度运动。微电子技术的进一步发展使RS232电缆控制和USB电缆控制成为可能。
现代注射泵的设计通常包括一个液晶触摸屏控制器作为主要的输入输出设备。
辅助输入输出控制可以利用RS232或USB控制。

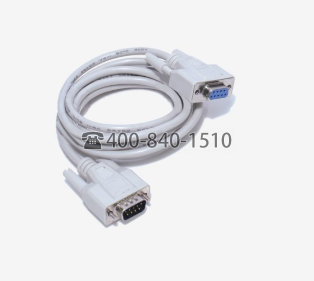

RS232 Cable USB连接线
软件
RS232和USB连接允许从各种商业自动化程序(如LabVIEW和MATLAB)进行控制。这使得泵能够与各种各样的实验室设备协同工作,其中大多数设备有不同的控制要求。
