PQPro™电能质量分析仪

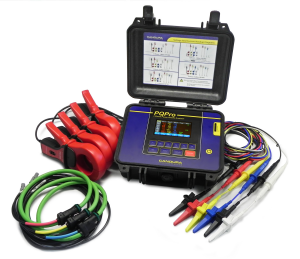

PQPro™是一款便携式8通道（4电压和4电流）电能质量分析仪，可以将高分辨率波形和RMS数据流传输到大容量可移动SD存储卡。采样率可以从每个周期64个样本调整为每个周期1024个样本。PQPro™ 它位于坚固的防风雨外壳中，可以在各种环境中记录-从电线杆的顶部到地下矿井的底部！
PQPro收集的数据™由PV II™分析数据分析软件。PV II™包含强大的图形和报告功能，但易于使用。自定义图形-添加数据框，用自定义文本注释和修改缩放比例。使用数据表和图形自动生成报告。灵活的导出功能以及更多功能。
特征
- IEC 61000-4-30 A级
- 600V CAT IV。CAN / CSA-C22.2 No.61010-1-04
- 内部电源使用测得的电压（90V – 600V）工作。
- 具有交流和直流功能，可在所有通道上提供电压和电流。最大电压600Vac / 850Vdc。
- 高速电压瞬态波形捕获：16/20/39微秒（50/60 / 400Hz）瞬态，具有1024个采样/周期（50 / 60Hz）或64个采样/周期（400Hz）。
- 扩展的连续波形（XCW） –永久的“无间隙”记录。捕获所有事件而无需设置触发级别！传输分辨率为16微秒的高分辨率波形数据和分辨率为0.2秒的Min / Max / Avg RMS数据！支持高达128GB的可移动SD卡以及可选的XCW固件。
- 电压骤降/骤升捕获–具有256个采样/周期分辨率的波形和RMS具有½个周期分辨率的波形。
- 电流浪涌捕获-具有256个采样/周期分辨率的波形和RMS具有½个周期分辨率的波形。
- 电压和电流三相不平衡。
- 电压和电流THD。
- 电压闪烁– IEEE 61000-4-15 PST和PLT。
- 具有5Hz分辨率的间谐波。对于连续波形存储模式，用户可以将数据分辨率调整为1Hz或更低。
- 高达128次谐波。
- 内部可充电电池在电源故障期间具有4个小时的运行时间。
- 支持最大128G的SD存储卡。
- 可选的蓝牙模块，用于无线通信。
- 可选的GPS模块-将瞬态数据时间戳记为微秒，并使用PQPro™ 作为便携式PMU。
- 彩色图形显示。
- 将数据导出到CSV，PQDIF，COMTRADE。
规格
电压 V1，V2，V3，V4 0-600Vac / 850Vdc
当前的 CT1，CT2，CT3，CT4
CT均为电压输出
0-1Vac / dc（钳位）
0-100mVac（Flex）
频率 16-450Hz
准确性 电压：量程的0.005％+读数的0.075％
电流（钳位）：量程的0.05％+读数的0.15％
电流（Flex）：量程的0.05％+读数的0.5％+ Flex位置误差
采样 @16-75Hz：最大1024个样本/周期，每个周期
@16-450Hz：每个周期最多64个样本/一个周期
储存率 0.2秒至30分钟
电源 内部V1（90V至600V）或
外部12V AC / DC适配器
备用电池 运行时间为4小时。数据备份无限
记忆 带有标准PQ固件的4GB-32GB SD卡
和可选XCW固件 4GB- 128GB SD卡。
蓝牙 蓝牙2.0
GPS 定时GNSS-1PPS时间脉冲100纳秒@ 130dBm
工作 温度 -20°C至60°C
安全 CSA 600V CAT IV
■规格如有更改，恕不另行通知。
* 可选的
