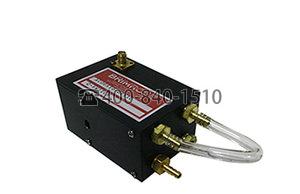

Brimrose为工业和实验室应用提供最完整的声光Q开关系统。Brimrose自由空间声光Q开关的设计是通过采用先进的真空金属化工艺将换能器连接到晶体上，从而实现将射频信号能量转化为声能的最高转换效率。
Q开关是设计用于激光腔内的特殊调制器。它们由高光学质量的熔融石英、火石玻璃和二氧化碲或其他具有用于高光功率应用的布鲁斯特切割光学面或者耐用的硬质氧化物增透膜的声光材料制成。
主要特点
-
高损伤阈值
-
高激光峰值功率
-
降低噪音性能
-
高达80 MHz的RF频率
-
模拟光强度调制
-
数字开关
-
水冷型或热电冷却型
-
定制配置可选
应用领域
-
激光打标，激光切割
-
脉冲全息
-
光刻
-
3D微细加工
-
医疗（手术）
-
光学数据存储
-
OEM设计
产品技术规格
| 型号 | FSQ-24-2-BC | FSQ-27-5-BC | FSQ-80-5-BC | TEQ-27-4-BC | TEQ-80-20-BC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 工作介质 | SiO2 | Tellurium Dioxide (TeO2) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 激光波长 (nm) |
布鲁斯特角切割 | 布鲁斯特角切割 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1064 nm | 1060 nm | 2940 nm | 800 nm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 有效孔径 (mm) |
2 mm | 1 mm | 1.5 mm | 3 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 中心频率 (MHz) |
24 | 27 | 80 | 27 | 80 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 数字调制带宽 (MHz) |
2 | 5 | 6.5 | 3dB 带宽 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 光学透过率 (%) |
99.8 | >99.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 最大衍射效率 (%) |
30 | 25 | >50 | >65 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 上升时间 (nsec) | 100 | 85 | 150/630 | 80/400 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 声速 (m/sec) | 5.96E+3 m/sec | 4.2E+3 m/sec | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 波前畸变 | λ/10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 分离角 | 分离角 @1064 nm | 1° @ 2940 nm | 0.9° @ 800 nm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 mrad | 14mrad | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 输入阻抗 | 50 ohms | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 偏振态 | 线偏振（垂直于声波方向） | 线偏振 | 垂直于声波方向 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| V.S.W.R. | 2.1:1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
其他材料和型号可根据要求定制。
