关于设计方案的说明：

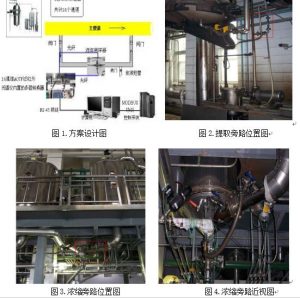

本方案采用旁路在线检测的方式，从主管道引出一旁路，在旁路上接上十字型流体测样 器，沿流体流动方向在测样器的下游安装一个放液短管，管上安装阀门通过开关阀门使流体 从管中流出，用于取样。十字型流体测样器中，一组对称的两端通过 SMA 接口连接到旁路的管道上，形成流体通路；另一组对称的两端分别连接光纤，两根光纤一端与流体测样器的蓝宝石视窗连接，另一端连接到 LUMINAR3060 光谱仪的进光或出光的接口上，形成一个光的通路。两个蓝宝石视窗之间是流体，由光谱仪发出的光线穿透流体后带有流体的各种信息，光信号通过传导光纤返 回光谱仪由检测器接收信号对流体进行透射检测。在光谱仪中对信号进行 A/D 转换后，通过 RJ45 网线与电脑相连接，将数字信号传导入计算机。计算机通过调用模型直接给出检测结 果，显示在电脑屏幕上，也可直接用打印机打印出结果，或者将检测数据传输到 DCS 控制系 统，实现在线实时控制。
1．整套系统包括 6 台提取罐、5 台双效浓缩器、5 台球形浓缩器，每台罐或浓缩器设计
一个旁路，总共 16 个旁路，采用 16 路光纤旁路测量通道可以满足上述要求。 2．近红外光谱仪采用美国 BRIMROSE 公司 LUMINAR3060-16 型 AOTF 近红外光谱仪，内置
16 通道多路转换器，可以达到 16 路光纤测量通道的要求。仪器的光谱范围为：1100-2300nm， 该范围为 AOTF 光谱仪测量液体的最佳光谱范围。InGaAs 检测器采用 TE 冷却，保证仪器的 工作温度范围在 33-36℃之间。
3．多路转化器的通道转换时间不超过 0.25 秒。
4．光谱仪的采样装置采用十字型流体测样器，SMA 接口，蓝宝石视窗，自清洁免清洗， 减少后期的维护工作量。光程范围 1-10mm 可调，可以耐受 100℃高温。采用透射方式进行 测量。
5．采用低 OH 石英单模光纤，光纤直径为 600um，终端是 SMA 接头。被提供给在线 AOTF
近红外分析仪用于连接流体测样器。
6．光谱仪通过 RJ-45 网线与计算机连接传输数据，并通过 Modbus 协议通讯模块与 PLC
连接。
7．该设计方案不需要在旁路加装样品预处理装置。
关于样品预处理的说明：
1．提取液从罐中流出后，已经过 60 目的滤网过滤，因此，不需要在引出的旁路检测管
道上再增加过滤装置。
2．经过多次的实验证实，AOTF 近红外光谱仪不受气泡的影响，因此，不需要增加气泡
处理的装置。
3．旁路的流速与主管道的流速保持一致，不需要增加稳流装置。
4．在旁路上流体测样器后增加一个放液短管，用于取样。
5．因此，以上的设计不需要增加样品的预处理装置，即可保证光谱仪能够得到稳定的 光谱数据，并节省投资。
