Bird Precision真锐边孔口

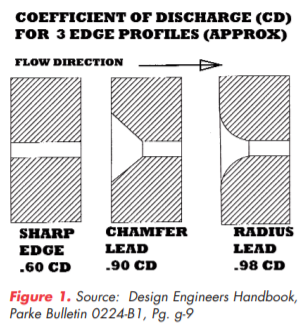

为了生产True Sharp Edge Orifices®，必须在生产过程中控制所有可能影响Cd值（排放系数）的变量。这包括孔口长度、边缘、表面光洁度、圆度以及所有工具痕迹、毛刺、毛边和不规则性的消除。如果这些区域中的任何一个没有得到完美的管理，孔口流速将因件而异，从而无法准确预测流量。参见图1:Cd的3个边缘轮廓（近似值）。
图1表明，改变锐边孔板的边缘轮廓将导致Cd值的大幅波动。True Sharp Edge孔板®的Cd值为.60。引入倒角边缘可以将Cd提高到.9，引入半径可以使Cd达到.98。这说明了
孔口边缘可能发生显著的微小变化。
倒角和圆角在生产中更难重复。与简单的锐边相比，对孔口边缘进行倒角或倒圆角会引入更多的变量。从某种意义上说，您在等式中添加了另一组边和曲面。因此，.9和.98的值将很难重复保持。Cd为.6的锐边孔口是工程师们的首选，因为它们是一种简单的外形，如果生产正确，则更一致。
近乎完美的锐边孔的精密机械钻孔几乎是不可能的。钻孔本质上可能是一个切割金属以产生孔的野蛮过程。由于钻头摆动，钻头会留下螺旋形工具痕迹、毛刺、表面光洁度差以及不圆或椭圆的孔。如果通过倒角去除毛刺，则如上所述，Cd值会发生变化。如果它们没有被去除，那么你的边缘就不平整了。
这是一个陷阱22。二次程序，如电抛光，虽然有帮助，但不能消除钻孔过程中产生的所有不规则现象
由于钻井的陷阱，许多制造商采用单独的流量检查每个孔口。这可能是劳动密集型和昂贵的。孔口越小，就越难生产大量可重复的孔口。
安装后保持孔口边缘锋利可能是一个关键问题，尤其是在高压气体和液体应用中，这可能会磨损有效边缘。如果仪器已经校准，一旦边缘开始磨损，它现在可能会大大低估流量
或损坏1。这就是为什么孔口需要由硬化耐用的材料制成，以降低磨损系数。制作真正的锐边孔板®并保持它对于保持安装在其中的仪器的流量设置至关重要。
True Sharp Edge Orifices®通过非传统的三步工艺，结合激光钻孔和金属丝研磨以及表面研磨，经济地成功生产。红宝石是首选材料，因为它的硬度仅次于钻石，但经济实惠。这是一个
由氧化铝粉末生长而成的人造晶体，在高温下熔化，在籽晶上结晶，形成红宝石（由于铬的掺杂率为0.05%而呈红色）或透明蓝宝石（无掺杂剂）的单晶，这种单晶几乎是化学惰性的，硬度为9莫氏硬度（金刚石为10），耐磨性是碳化物的五倍。在水中的一些应用
使用蓝宝石喷口进行喷射切割，压力接近40000psi。在其他材料（如硬化钢）会迅速腐蚀掉的地方，蓝宝石会在更长的时间内将其边缘保持在这种极端条件下。

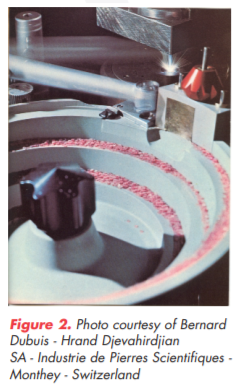

图2显示了振动进给到激光器进行穿孔的红宝石毛坯。这是快速通过这种坚硬材料的最佳方法。

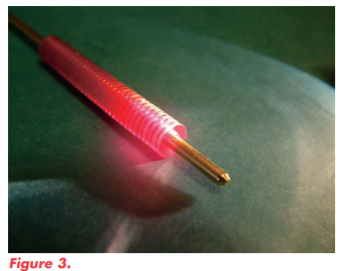

图3展示了穿孔的红宝石毛坯是如何在细长的锥形金属丝上一次串成数千个的。然后将导线连接到两个大的线轴上。线轴使用精细的金刚石浆以振荡运动缓慢地推进锥形，穿过串起来的红宝石，直到达到精确尺寸的孔口。
由此产生的孔都是相同的圆形。由于金属丝的圆度不同，它们都将具有2微英寸或更好的抛光表面光洁度。批量内的直径公差变化小于0.0001“，0.0002”的总体公差是标准。
最后的精加工操作是对孔口两侧进行表面研磨，以控制孔口喉部长度，并获得所需的锋利边缘。表面也将具有2微英寸的光洁度。这三步走的结果
工艺为True Sharp Edge孔板®。Cd值将几乎相同，因为所有可能影响它们的变量都受到控制。在高压、化学或研磨条件下的应用中，孔口边缘将保持锋利更长时间。

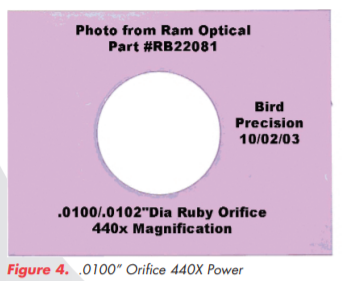

参见图4:0100“孔口440X功率。
数千个克隆的锐边孔同时经济地生产，尺寸从0.016英寸及以上。它们可以很容易地插入各种不锈钢黄铜或塑料配件、连接器或插件中。True Sharp Edge Orifices®可应用于分析仪器、气相色谱仪、基因拼接工具、药物计量、化学计量、喷砂喷嘴、取样仪器的关键限流器、起搏器、麻醉孔、一氧化二氮增压器、喷墨打印机、泄漏检测主机、喷水器和各种气动调节器和液压限流器
应用。见图5：成品红宝石孔板
Bird Precision公司专门通过这三步工艺生产True Sharp Edge Orifices®，库存超过140种独特尺寸，以及各种标准过滤和安装选项。
