Ambrell 感应加热系统——玻璃密封电阻加热应用

目标

对引脚进行加热，以实现玻璃密封，完成电阻的封装。

最终产品

电阻

设备

• Ambrell 7.5 kW 感应加热系统

• 配备远程工作头，内含 2 个 1.5 μF 电容，总电容 0.75 μF

• 针对本应用专门设计的感应加热线圈

材料

• 电阻

• Kovar 环，直径 0.1 英寸（0.254 cm）

• 玻璃管，直径略大于 0.1 英寸（0.254 cm），长度 0.5 英寸（1.27 cm）

• 金属引脚

温度

900°F（482°C）

测试过程

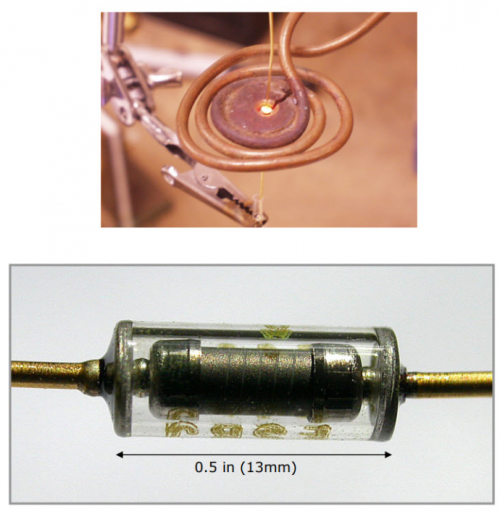

采用三匝紧凑型饼式线圈对 Kovar 环加热 500 毫秒，使玻璃熔化并完成电阻一侧的密封。随后将电阻翻转，重复相同过程，用第二个 Kovar 环密封另一侧。

优点

• 感应加热能为极小尺寸的工件提供精确且一致的热量，实现可重复、高质量的密封效果

• 采用中频加热方式，可有效避免高频加热时可能产生的电弧现象
