目的:将两个镜片外壳加热到204℃以进行粘合
材料:金属外壳安装在电路板上,透镜安装在塑料支架上
温度:204℃
频率:350 kHz
设备:Ameritherm 5.0 kW,150-400 kHz固态感应电源,带远程加热站,包含两个1.5 mF电容器(总电容0.75 mF)。定制设计的感应加热线圈。
工艺:将试件放置在非导电板上,模拟实际应用中的电路板。感应线圈周围区域非常拥挤,附近有许多电气部件。为加热设计了一个单圈异形感应线圈。使用感温涂料进行初步试验,以确定加热曲线和时间温度。确定了最佳加热时间为2.0秒,并通电至温度指示漆熔化。金属与塑料的结合需要3.5秒才能形成良好的结合。
结果/好处:

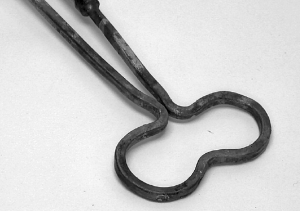

·通过使用单圈“花生”线圈同时向两部分输送均匀热量,提高加工质量
·局部加热使光学元件在最终装配时容易对准
