HL 系列起重机在紧凑的包装中提供高起重能力。特定型号的额定单条线可提升高达 15,000 磅的重量，并在满鼓时达到每分钟 25 英尺的最大速度。
选项包括 AutoAdvance Line Spoolers、Hammerhead Trollers、电缆张紧器和各种电气控制选项。HL 系列起重机可以定制，以满足任何应用的确切需求。
|
模型
|
电机马力
|
电源输入
|
典型重量
|
拉线 • 线速度（5/8 英寸钢丝绳）
|
|||
|
电压
|
Ø
|
第一层
|
平均桶
|
全桶
|
|||
|
HL6000 1
|
3.0
|
230/460
|
3Ø
|
482 磅
|
6000 磅
15 英尺/分钟 |
5200 磅
18 英尺/分钟 |
4450 磅
21 英尺/分钟 |
|
HL9000 1
|
3.0
|
230/460
|
3Ø
|
482 磅
|
9000 磅
10 英尺/分钟 |
7700 磅
12 英尺/分钟 |
6600 磅
14 英尺/分钟 |
|
HL12000 1
|
3.0
|
230/460
|
3Ø
|
500 磅
|
12000 磅
7 英尺/分钟 |
10200 磅
9 英尺/分钟 |
8700 磅
10 英尺/分钟 |
|
HL12000 1
|
5.0
|
230/460
|
3Ø
|
500 磅
|
12000 磅
13 英尺/分钟 |
9600 磅
16 英尺/分钟 |
8200 磅
18 英尺/分钟 |
|
HL12000 2
|
7.5
|
230/460
|
3Ø
|
579 磅
|
12000 磅
17 英尺/分钟 |
9600 磅
24 英尺/分钟 |
7900 磅
29 英尺/分钟 |
|
HL15000 2
|
3.0
|
230/460
|
3Ø
|
520 磅
|
15000 磅
6 英尺/分钟 |
10400 磅
8 英尺/分钟 |
8600 磅
10 英尺/分钟 |
|
HL15000 2
|
5.0
|
230/460
|
3Ø
|
528 磅
|
15000 磅
11 英尺/分钟 |
11400 磅
14 英尺/分钟 |
9400 磅
17 英尺/分钟 |
|
HL15000 2
|
7.5
|
230/460
|
3Ø
|
579 磅
|
15000 磅
15 英尺/分钟 |
11000 磅
21 英尺/分钟 |
9100 磅
25 英尺/分钟 |
|
桶尺寸
|
钢丝绳容量
|
||
|
1/2“
|
9/16”
|
5/8″
|
|
|
-02
|
547′
|
399′
|
368′
|
|
-04
|
957′
|
756′
|
589′
|
|
-05
|
470′
|
427′
|
300′
|
特征
设计符合 ANSI B30.7 规范
额定垂直提升
弹簧应用，电动释放制动器
全封闭传动系
重载电机
电机可以 90º 增量旋转
简单的四螺栓底座安装
AC HL系列使用案例
应用：泵提升机维护系统
客户： Lafollette Mining Supply Co
地点：田纳西州杰克斯伯勒
提升机型号： Columbia HL12000-4A17-L-02 交流电动葫芦

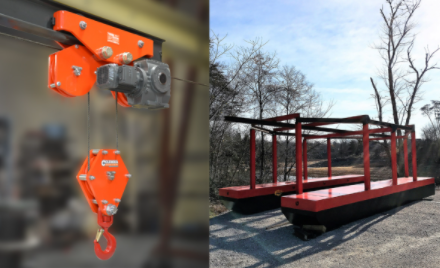

手推车型号：电动 15 吨锤头手推车
性能基于 460 VAC/单相/60 Hz：
线路拉力： 最大 24,000 磅。在每个锤头的钩子上。最大系统提升限制为 30,000 磅。由用户。
线速度： 第一层每分钟 6 英尺
钢丝绳容量： 300 英尺 X 1/2 英寸直径不锈钢绳
特殊功能： 电动锤头手推车。整个系统的同步控制……

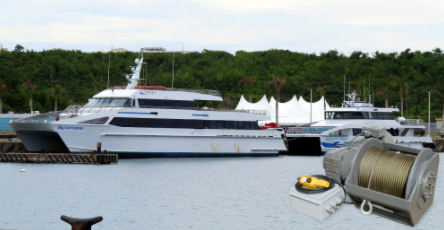

应用：提升渡轮装载坡道
客户：RAE Shipyard Inc.地点：Golden Meadow, LA提升机型号： Columbia
HL6000-2A17 -L-02 AC 电动提升机性能：线路牵引力： 第一层 6,000 磅线路速度： 7.0 英尺第一层每分钟特殊功能： IP66 级齿轮箱制动电机、环氧树脂涂层、IP65 级壁挂式控制，带键控开关和 15′ 引线 电源： 208 VAC / 三相 / 60 Hz…

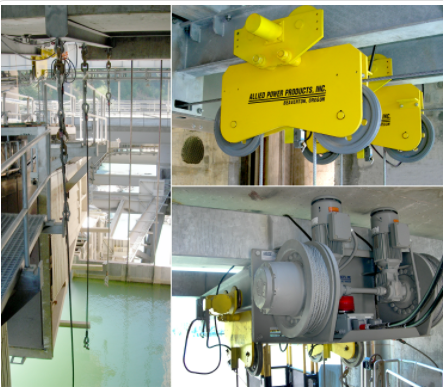

应用： 起重 24,000 磅和 7,000 磅的鱼筛
客户： Tacoma Power and Light
地点： 华盛顿州 Cowlitz Falls Dam
起重机型号： Columbia HL14000-4A17-L 双鼓式起重机
线拉力： 第一层 14,000 磅（单线）
线速度： 第一层（单线）每分钟 0-12 英尺
钢丝绳容量： 每桶 29 英尺 x 5/8 英寸钢丝绳
电源： 460 VAC / 三相 / 60 Hz…
