HF系列提升机配套一个1700,1725，3450RPM电机，整机轻便，紧凑。适用于单线提升4700磅产品， 速度达到120尺/分钟 。
选项包括 AutoAdvance 绕线机、锤头手推车、手动高架手推车、电缆张紧器和各种电动控制选项。HF 系列起重机可以定制，以满足任何应用的确切需求。
| 模型 | 马达 | 电源输入 | 齿轮 比 |
计算性能 | |||||||
| 第一层 | 平均桶 | 全桶 | |||||||||
| HP | 转速 | 电压 | Ø | LBS | FPM | LBS | FPM | LBS | FPM | ||
| HF375 | 1.0 | 1700 | 115/230 | 1Ø | 27:1 | 375 | 74.2 | 281 | 96.3 | 229 | 118.3 |
| 230/460 | 3Ø | ||||||||||
| HF575 | 1.5 | 1700 | 230 | 1Ø | 27:1 | 575 | 74.2 | 421 | 96.3 | 343 | 118.3 |
| 230/460 | 3Ø | ||||||||||
| HF775 | 2.0 | 1700 | 230/460 | 3Ø | 27:1 | 775 | 74.2 | 562 | 96.3 | 457 | 118.3 |
| HF1000 | 1.0 | 3300 | 115/230 | 1Ø | 164:1 | 1,000 | 24.1 | 780 | 31.2 | 635 | 38.4 |
| 230/460 | 3Ø | ||||||||||
| HF1500 | 1.5 | 3300 | 115/230 | 1Ø | 164:1 | 1,500 | 24.1 | 1,171 | 31.2 | 953 | 38.4 |
| 230/460 | 3Ø | ||||||||||
| HF2100 | 2.0 | 3300 | 230 | 1Ø | 164:1 | 2,100 | 24.1 | 1,561 | 31.2 | 1,270 | 38.4 |
| 230/460 | 3Ø | ||||||||||
| HF2300 | 1.0 | 1725 | 115/230 | 1Ø | 164:1 | 2,300 | 12.2 | 1,769 | 15.9 | 1,439 | 19.5 |
| 230/460 | 3Ø | ||||||||||
| HF3500 | 1.5 | 1725 | 115/230 | 1Ø | 164:1 | 3,500 | 12.2 | 2,653 | 15.9 | 2,159 | 19.5 |
| 230/460 | 3Ø | ||||||||||
| HF4700 | 2.0 | 1725 | 230 | 1Ø | 164:1 | 4,700 | 12.2 | 3,538 | 15.9 | 2,879 | 19.5 |
| 230/460 | 3Ø | ||||||||||
基于间歇工作循环的性能
桶尺寸 |
钢丝绳容量 | ||
| 1/4″ | 5/16″ | 3/8″ | |
| -01 | 326′ | 228′ | 159′ |
| -02 | 407′ | 285′ | 198′ |
| -03 | 509′ | 356′ | 248′ |
特征
额定垂直提升
弹簧应用，电动释放制动器
全封闭传动系
三级行星减速
TEFC UL 认证的制动电机
AC HF系列使用案例
应用： 将设备提升到高层建筑顶部
客户： S&K Air Power
地点： 伊利诺伊州迪凯特
起重型号： Columbia HF1750-P-02 气动起重
小车型号： Columbia 手动高架小车
性能基于 70 PSI @ 75 SCFM
线拉力： 第一层 1,750 磅
线速度： 第一层每分钟 19.0 英尺
钢丝绳容量： 225 英尺 x 5/16 英寸直径钢丝绳，带检修板和锁钩……

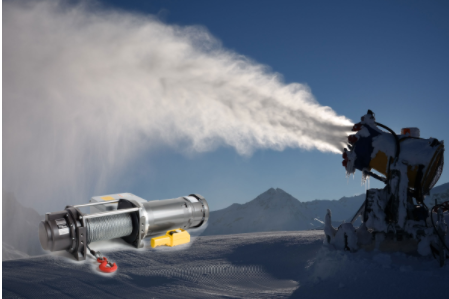

应用： 造雪机起重设备
客户： Snow Machines, Inc.
地点： 密歇根州米德兰
起重型号： Columbia HF3500-2A17-L-02
基于 230 VAC / 单相 / 60 Hz 的交流电动绞盘性能：
线路拉力： 3,500第一层磅
线速度：第一层每分钟 12.2 英尺
钢丝绳容量： 20 英尺 x 3/8 英寸不锈钢钢丝绳，带锁钩……

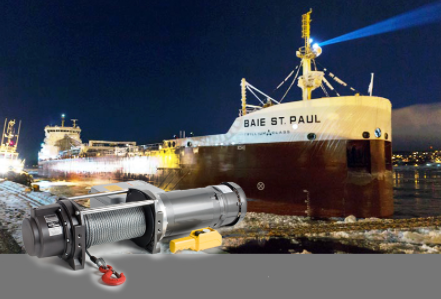

应用： 用于散货船的通用提升机
客户： Canada Steamship Lines，用于 Baie St. Paul 散货船
地点： 加拿大安大略省圣凯瑟琳斯
提升机型号： Columbia HF2100-4A33-L-02 AC Electric Hoist
Line拉力： 第一层 2,100 磅
线速度： 第一层每分钟 24.1 英尺
钢丝绳容量： 285 英尺 x 5/16 英寸直径钢丝绳，带锁钩
电源： 460 VAC / 三相 / 60 Hz…
