HG 系列提升机采用轻巧紧凑的 3450 RPM 电机提供高起重能力。特定型号的额定单条线可举起高达 5600 磅的重量,并在满鼓时达到每分钟 90 英尺的最大速度。
选项包括 AutoAdvance 绕线机、锤头手推车、手动高架手推车、电缆张紧器和各种电动控制选项。HG 系列起重机可以定制,以满足任何应用的确切需求。
模型 | 马达 | 电源输入 | 齿轮 比 |
计算性能 | |||||||
第一层 | 平均桶 | 全桶 | |||||||||
HP | 转速 | 电压 | Ø | LBS | FPM | LBS | FPM | LBS | FPM | ||
HG500 | 1.0 | 1700 | 115/230 | 1Ø | 36:1 | 500 | 55.7 | 375 | 72.2 | 305 | 88.7 |
230/460 | 3Ø | ||||||||||
HG750 | 1.5 | 1700 | 230 | 1Ø | 36:1 | 750 | 55.7 | 562 | 72.2 | 457 | 88.7 |
230/460 | 3Ø | ||||||||||
HG1000 | 2.0 | 1700 | 230/460 | 3Ø | 36:1 | 1,000 | 55.7 | 749 | 72.2 | 610 | 88.7 |
HG1600 | 1.0 | 3300 | 115/230 | 1Ø | 261:1 | 1,600 | 15.1 | 1,242 | 19.6 | 1,011 | 24.1 |
230/460 | 3Ø | ||||||||||
HG2400 | 1.5 | 3300 | 115/230 | 1Ø | 261:1 | 2,400 | 15.1 | 1,863 | 19.6 | 1,516 | 24.1 |
230/460 | 3Ø | ||||||||||
HG3300 | 2.0 | 3300 | 230 | 1Ø | 261:1 | 3,300 | 15.1 | 2,484 | 19.6 | 2,021 | 24.1 |
230/460 | 3Ø | ||||||||||
HG3700 | 1.0 | 1725 | 115/230 | 1Ø | 261:1 | 3,700 | 7.7 | 2,815 | 10.0 | 2,291 | 12.2 |
230/460 | 3Ø | ||||||||||
HG5600 | 1.5 | 1725 | 115/230 | 1Ø | 261:1 | 5,600 | 7.7 | 4,223 | 10.0 | 3,436 | 12.2 |
230/460 | 3Ø |
基于间歇工作循环的性能
桶尺寸 | 钢丝绳容量 | ||
1/4″ | 5/16″ | 3/8″ | |
-01 | 326′ | 228′ | 159′ |
-02 | 407′ | 285′ | 198′ |
-03 | 509′ | 356′ | 248′ |
特征
额定垂直提升
弹簧应用,电动释放制动器
全封闭传动系
三级行星减速
TEFC UL 认证的制动电机
AC HG 系列使用案例

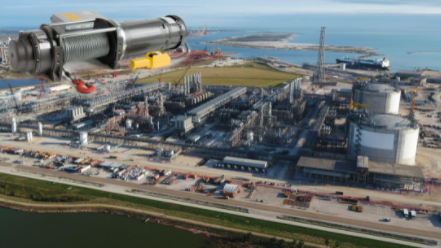

应用:液化天然气设施中的起重设备
客户:DNow
地点: 德克萨斯州科珀斯克里斯蒂
起重型号: Columbia HG2750-P-02 气动起重
性能基于 70 PSI @ 75 SCFM:
线路拉力: 第一层 2,750 磅
线路速度: 17.6第一层每分钟英尺
钢丝绳容量: 198 英尺 x 3/8 英寸钢丝绳,带锁钩……

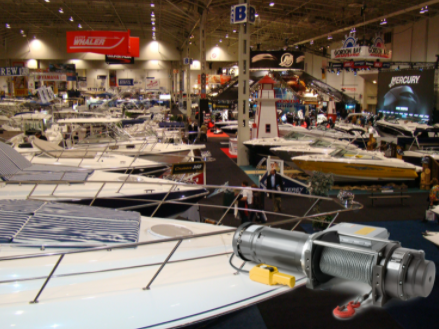

应用: 贸易展览展示升降机
客户:休闲船市场的世界领导者
位置: 伊利诺伊州梅塔瓦
升降机型号: 双哥伦比亚 HG5600-2A17-L-02 交流电动葫芦
性能:
线拉力: 第一层 5,600 磅
线速度: 7.7第一层每分钟英尺
特殊功能: 定制控制系统,可同时操作两台起重机,手持吊装控制,带上/下瞬时触点和一个 15′ 引线上的起重机 A/B/两个开关,电缆张力板
电源: 230 VAC / 三相 / 60 Hz…

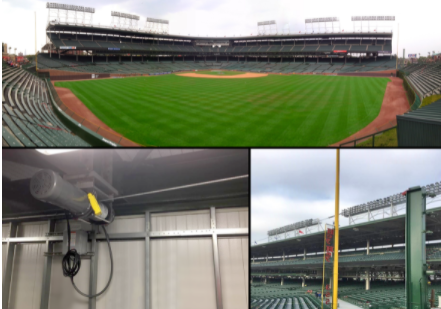

应用:在箭牌球场升高和降低逆止器安全网
客户:Strata Contractors LLC
地点:伊利诺伊州芝加哥
起重型号: 哥伦比亚 HG5600-2A17-L-02 交流电动起重绳拉力: 第一层 5,600 磅绳 速: 7.7 英尺第一层每分钟每分钟钢丝绳容量: 100 英尺 x 7/16 英寸直径钢丝绳,带锁钩,松散供应电源: 208 VAC / 三相 / 60 Hz特殊功能: NEMA 6 手持式悬挂控制装置,带 15’引线,包括用于控制面板上的吊坠的快速断开装置……
