高冲击塑料外壳中的单通道视频隔离变压器
这些75欧姆的视频隔离变压器可承受500伏以上的直流电压,具有20Hz至4.5MHz、20Hz至6Mhz的平坦频率响应。

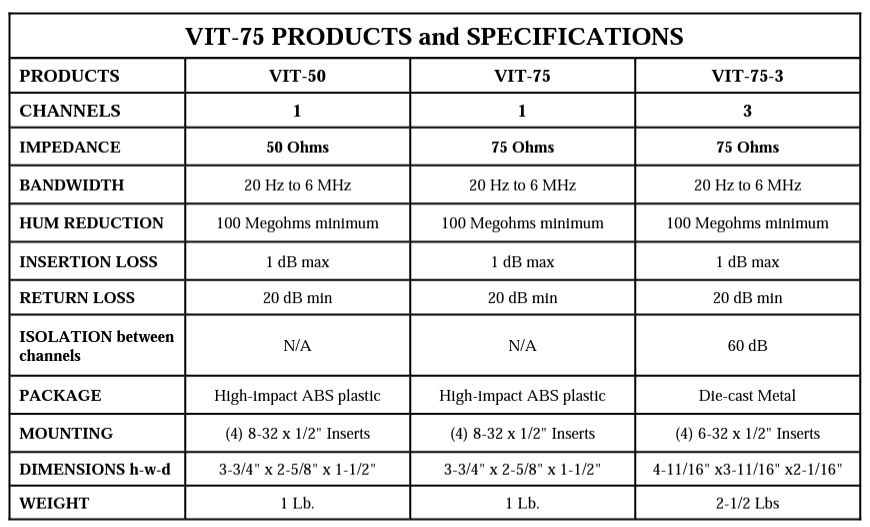

General Parameters: | |
---|---|
Impedance: | 75 Ohms |
Bandwidth: | 20Hz to 6MHZ |
Ground loop Isolation: | N/A |
Return Loss: | 20dB min |
Hum Reduction: | Video Isolation: 100 Megohms, minimum |
Insertion Loss: | 1dB max |
Package: | Hi-Impact ABS Plastic |
Box Size: | 3-3/4″ x 2-5/8″ x 1-1/2″ |
Weight: | 1 lb |
Mounting: | Four (4) 8-32 x 1/2″ Inserts |
❑ 阻抗平衡
❑ 隔离输入和输出
❑ 无源设备-无需电源
❑ 带宽为20 Hz至6 MHz
❑ 最小100兆欧姆的视频隔离
