美国Allen Avionics BPS00P20B高性能带通滤波器,Allen Avionics滤波器

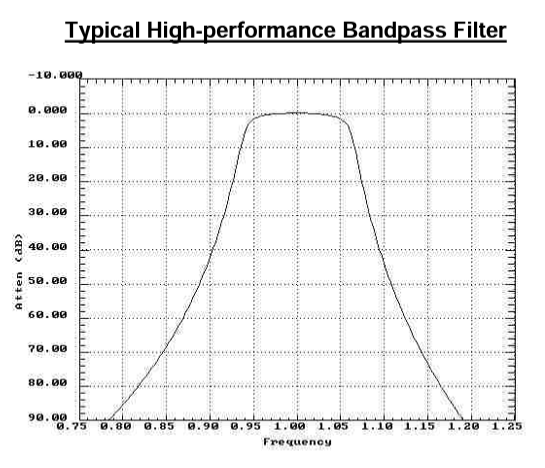

Allen Avionics的高性能滤波器使用7至11极切比雪夫或椭圆函数。它们采用适用于大多数精密信号调节高性能测试应用的规范和技术进行设计。在一个典型的应用中，它们用于提高所有测试发生器和信号源的性能，这些测试发生器和源用于测试a到D、D到a转换器、放大器和其他电子元件。它们提高了用于谐波失真和互调测量的所有频谱分析仪的选择性和动态范围。它们被设计为对所有谐波提供95dB的衰减。如果您的测试应用程序需要平衡或差分滤波器，则可以以差分配置提供这些滤波器。大多数测试发电机和频率合成器具有高达6次和7次谐波的谐波。对于大多数严重的测试应用程序，这是不可接受的。
这些滤波器甚至可以用于谐波失真必须低于-95dB的16位应用。

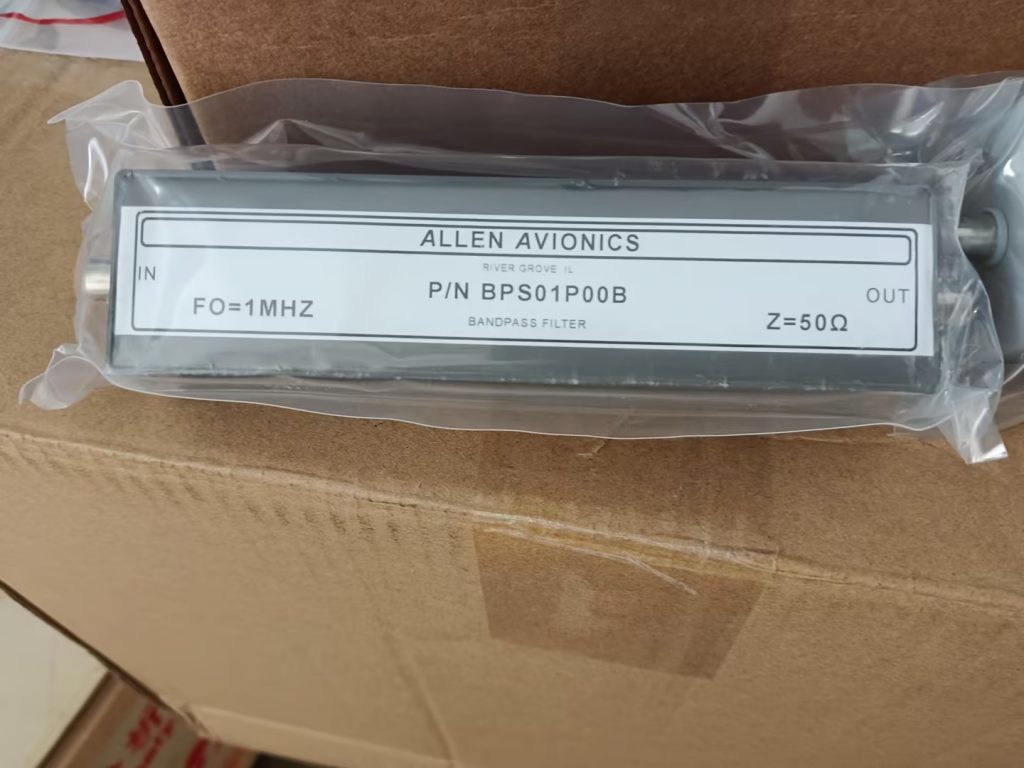

Allen Avionics的滤波器外壳采用屏蔽金属外壳，以提供对不需要的外部信号的最佳绝缘。然后对外壳进行喷漆和激光蚀刻，以提供内部过滤器的零件标识以及其他相关信息。
Allen Avionics滤波器规格：
频率范围：1 KHz至500 MHz
阻抗范围：z=50欧姆
形状系数：EQ范围：5到50
最大纹波：.25dB
最大插入损耗：1dB
结构：环氧树脂封装在金属罐中
温度范围：-30摄氏度至+70摄氏度
功率处理：1至5瓦
