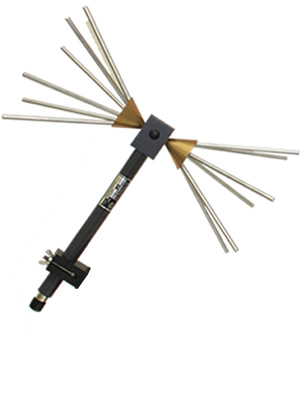

AHS折叠双锥天线SAS-545

AHS折叠双锥天线SAS-545描述

这种高频双锥天线是满足高频、宽带、全方位要求的理想解决方案。

特征

30 MHz至1 GHz

单独校准

FCC、MIL-STD、VDE和TEMPEST测试

坚固的结构

产品详细信息

A.H.Systems SAS-545双锥天线是一种宽带高频天线，非常适合需要全向响应的场合。该天线覆盖30-1000 MHz的宽频率，是发射测试、现场监测、腔室表征和CISPR 16-1-4表影响测试的理想解决方案。

包括的零件：

SAS-545巴伦

2个可拆卸元件

ABC-TD，带1/4-20螺纹的巴伦卡箍

天线校准手册

*包括1米和3米水平极性的校准数据和证书

多年来，大多数监管标准都要求使用频率高于20 MHz的半波偶极子天线。然而，为了减少测试时间，开始接受双锥天线等宽带天线。与半波偶极子相比，宽带天线减少了测试时间，因为技术人员不必停止测试来调整每个感兴趣频率的偶极子元件长度。

双锥天线被认为是每个符合性测试实验室的标准工作马。用于各种应用，如辐射发射、抗扰度和屏蔽效能测试；这种天线已被证明是一种宝贵的资产。双锥天线还用于归一化场地衰减（NSA）测量、场地评估（CISPR 16-1-4 SVSWR程序）和频谱监测应用。高场双锥天线

近年来，高频双锥天线的发展扩大了其性能和用途。本应用指南将解释双锥天线的典型天线特性、规格和应用。

天线特性

双锥天线有几个独特的天线特性，将其与其他天线类型区分开来。这些线极化天线通常在20 MHz到300 MHz的频率范围内用于符合性测试；我们有几个模型覆盖这个频率范围，一些模型覆盖18 GHz。

尺寸和形状

双锥天线与偶极子天线相似，只是它们有锥形元件。它们还具有集成的平衡-不平衡（balun）结构，阻抗与传输线的元件相匹配。一些巴伦用于高功率性能，适用于抗扰度测试。在大多数情况下，这些轻型天线具有可拆卸元件，便于存储。我们的折叠双锥天线的元件也可以像雨伞一样闭合，使天线可以包含在紧凑的运输箱中。

带宽

天线带宽是天线可以工作的总频率范围。这些类型的天线具有从20 MHz到18 GHz的宽频率范围。双锥天线的优点之一是其尺寸紧凑，覆盖范围广。

天线驻波比和反射功率

天线VSWR是由于天线和测量系统之间的不匹配导致的反射功率的比率。双锥天线设计的一个缺点是驻波比较差，尤其是在80 MHz以下。这通常是由于MIL-STD 462中规定的尺寸要求有限，可以通过选择更大的元件集来克服。克服这一缺点的另一种方法是添加3或6 dB衰减器。这将使驻波比提高2:1甚至更好。

辐射模式

辐射方向图辐射方向图是天线场强随轴的角函数变化的图表。双锥天线的辐射方向图类似于半波偶极子。它们在H平面具有全方位响应，在E平面具有8字形。H面波束宽度方向图使这些天线非常适合现场测量和频谱监测。

规格和应用

双锥天线用于各种测试应用。它的形状、功率能力和频率范围使该天线非常适合MIL-STD、FCC、CISPR和其他测试规范的发射和抗扰度测试。

排放测试

辐射发射测试是合规测试中最常见的测试类型。它要求测量被测设备（EUT）的场强，通常在30 MHz至1 GHz范围内。对于较低部分（30 MHz至300 MHz），建议使用SAS-540刚性双锥天线，因为其独特的巴伦设计具有更平滑的响应。SAS-542折叠双锥天线也是一个很好的选择，尤其是便携式应用。

抗扰度测试

辐射抗扰度测试要求受试设备在高电磁场照射下充分工作。SAS-543高功率双锥天线通常在80 MHz到1 GHz的范围内工作，能够在20 MHz到300 MHz的较低范围内产生这些高场，并且可以在80 MHz到300 MHz的范围内产生100 V/m。使用较大的元素和/或元素扩展可以产生更高的字段。

屏蔽效能

屏蔽外壳是法拉第笼，或连接到地面的金属结构，防止射频能量进入外壳并泄漏。这些外壳的屏蔽效能需要使用双锥天线。SAS-544高场双锥天线具有同轴绕线巴伦，是此类测试的最佳解决方案。它可以处理足够的功率来有效地测试屏蔽。
