意大利 ADEV OxyPink 氧化锆烟气分析仪

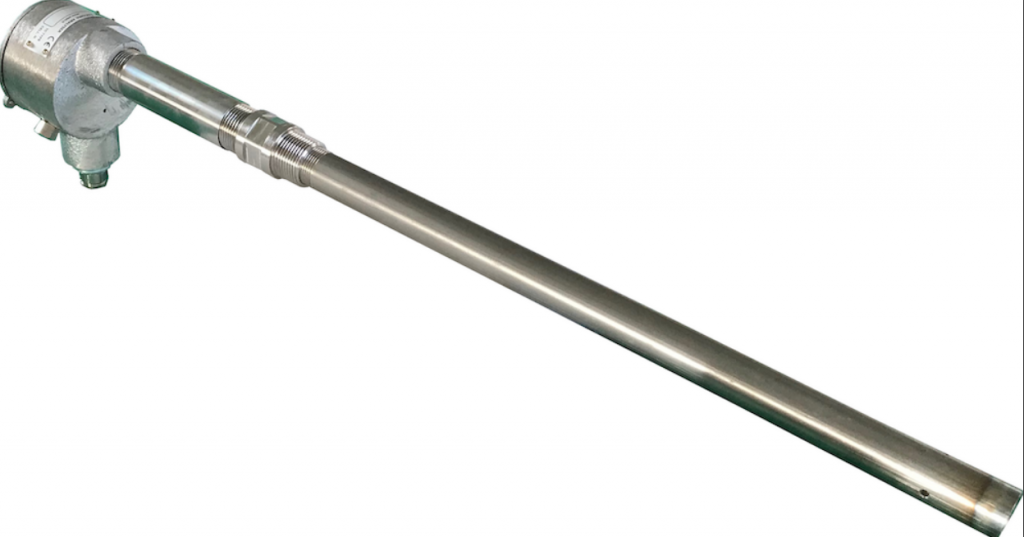

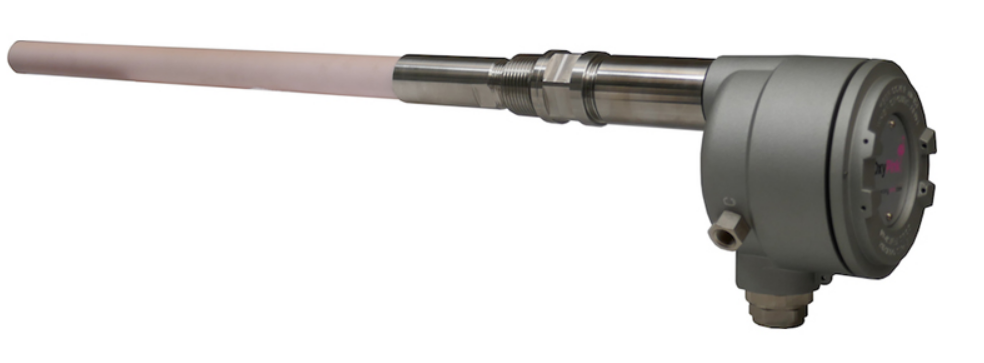

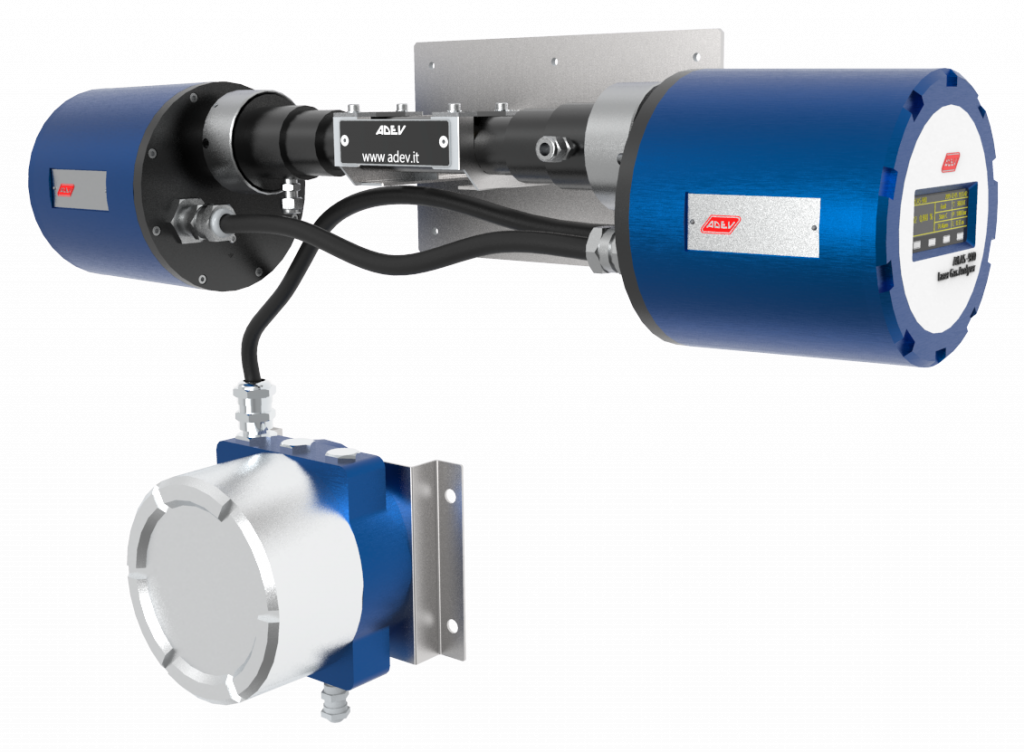

OxyPink 是一款高度创新的氧化锆探头，是唯一能够在 0°C 至 1250°C 整个温度范围内测量烟气中残余 O2 浓度的探头，这得益于简单但非常先进的集成加热系统，由外部电子设备管理。
这种完全由陶瓷制成的弹性原位分析仪能够承受最恶劣和多尘的过程条件，专为火化炉和焚化炉而设计，但它是所有燃烧过程的理想解决方案，其中探头必须始终保持在线状态，无论哪种情况是烟气温度。
可测量气体
氧气 [O2]
主要特点
极端粗糙度
- 陶瓷材料（氧化锆和纯氧化铝）接液部件
- 耐酸和腐蚀性物质的腐蚀、磨损以及氧化剂和还原条件的交替
- 外部法兰安装和保护管（可选）保证在过程中粉尘量巨大时提供额外保护
便于使用
- 无论在何种过程温度下，都能立即准备就绪并始终保持一致
- 直接插入后燃烧室或烟囱中
- 无需从过程中移除探头即可验证校准
- 只需按一个按钮或通过外部触点即可进行校准（在空气流动的情况下）。
- 非常适合在带远程控制的高级熔炉中使用
- 一体式热电偶
低拥有成本
- 真正的原位测量
- 无需采样系统
- 传感器位于尖端且无气体循环
欧洲合规性
- 低电压指令 2014/35/EU
- EMC 指令 2014/30/EU
规格
| Probe | |
|---|---|
| Accuracy | 0.1% O2 below 5% or 2% of reading above 5% |
| Zero Drift | ± 2% of reading in 3 months |
| Repeatability | ± 1% of reading (short term) |
| Response Time | less than 5 sec. at T95 (with flow rate 2 l/min.) |
| Probe Head Protection | IP65 |
| Weight | ~ 1.5 ÷ 2.5 Kg. Depending on probe length (excluded installation tube) |
| Wiring Connections | N°1 cable gland for cable max. 13 mm and inner terminal strip |
| Pneumatic Connections | Reference and calibration air inlet: 1/8” NPT-F |
| Gas | Oxygen (O2) |
| Measuring Principle | Zirconium Oxide (Zirconia) |
| Sensor Output | E.M.F. function of Oxygen concentration |
| TC Output | E.M.F. function of the temperature |
| Type of Thermocouples | Standard type B (pt 6 Rh-Pt 30 Rh). In alternative type S |
| Humidity | 0….90% non-condensing |
| Temperature Range | 0°C to 1250°C |
| Head Temperature | Max. 130°C |
| Reference Air | Dry, clean and oil-free air. Flow rate: 100…200 cc/min. |
| Control Unit | |
| SNAP specifications (common to all versions) | |
| Analog Inputs | 2 x isolated (1 for Oxygen and 1 for Temperature) |
| Analog Outputs | 2 x 4-20 mA isolated (1 for Oxygen and 1 for Temperature) |
| Output Resolution | better than 1×10.000 of FS |
| Relays | N°3 relays SPDT, 230 VAC, nominal 2A (max 4A) * |
| Digital Input | 1 x for Zero calibration (with Air) |
| Power Supply | 100-240 VAC, 2.6A, 50/60 Hz. |
| Ranges | 0-25% O2 ; 0-1200°C ** |
| Operative Temperature | -20°C…+70°C |
| Humidity | 0….90% non-condensing |
| Connections | Removable screw terminals pace 5.08 mm |
| Conductor Section | Max. 2.5 mmq |
| Mounting | DIN rail |
| Led | Power supply (blue) – Cumulative inputs overload (red) – TX/RX (yellow/amber) |
| *Threshold to be selected at order (factory set) or settable in field by PC with ADEV Easy Configurator or by display if Box or Case are selected | |
| **Default ranges factory set. Modifiable on request at order on customer specification or by PC with ADEV Easy Configurator | |
| Supplementary Box Specification | |
| Protection | IP55 |
| Weight | 8 Kg. |
| Dimensions | 400 x 300 x 150 mm |
| Display | LCD 2.42” OLED. Resolution0.01% |
| Cable Entrance (bottom) | N°4 cable glands PG 13 / 9 / 7 |
| Supplementary ADcaseM Specification | |
| Protection | IP55 |
| Weight | 10 Kg. |
| Dimensions | 400 x 300 x 150 mm |
| Display | LCD 2.42” OLED. Resolution0.01% |
| Cable Entrance (bottom) | N°4 cable glands PG 13 / 9 / 7 |
| Pneumatic Connections | Reference and calibration air inlets: 1/8” NPT-F |
应用领域
火化炉
民用垃圾焚烧炉
工业废物焚烧炉
医院垃圾焚烧炉
退火炉
加热炉
预热炉
均热坑
金属烧结
工艺加热器
烟气在温度限制 (0 ÷ 1250 °C) 内的其他燃烧过程
测量原理
分析所依据的测量原理与氧化锆的使用有关，氧化锆在高温下可以表现得像固态电解质，在与不同 O 2浓度接触的两个电极上产生电动势 (EMF)（分压），与以开尔文度 (°K) 为单位的温度以及两个压力 PO 2 ‘ 和 PO 2 ”之间比率的对数（根据能斯特众所周知的比率）成正比：
E = RT / nF (ln P0 2 ‘ / P0 2 ‘)
其中： R = 完美气体常数（8.31 焦耳/度体积）
F = 法拉第常数
T = 绝对温度（°Kelvin）
n = 4
