美国GET CONTROL INC GCI E84 DLD 手持式测试仪

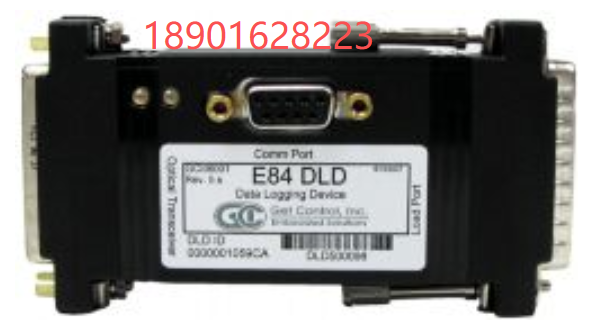

美国GET CONTROL INC GCI E84 DLD

这款产品正是每位现场技术员和设备所有者所需要的解决方案——它能够帮助他们快速定位并解决那些导致E84信号传输失败的问题，比如信号中断、故障等。这款新一代记录设备体积小巧，可安装在被动设备与PI/O收发器之间，用于捕获E84信号传输过程的信息，并将其存储在设备的非易失性内存中。其内部存储空间足以存储50次以上的信号传输记录。若需进一步提升存储容量，还可以利用其内置的诊断功能来筛选数据：启用该功能后，E84 DLD会忽略正常的信号传输记录，仅将出现故障的记录存储在内部内存中。此外，该设备还配备了GCI公司开发的行业领先诊断软件——E84分析应用。

在300毫米半导体制造工厂中，工厂自动化技术被广泛运用。这类生产设备配备了标准的装载端口，以及集成的E84电气接口，用于在自动物料处理系统与其它设备之间传输物料。GCI的E84数据记录装置能够以一种不会干扰正常操作的方式，对与300毫米尺寸物料传输相关的E84信号进行监测和记录。结合GCI的E84分析应用程序，该数据记录装置便成为解决E84相关问题的重要工具，有助于在不中断生产流程的情况下对问题进行检测与分析。特点直接连接工具与光收发器之间无需外部电源非侵入式检测E84接口信号将50次以上的交接操作记录到非易失性存储器中。所有记录的数据均带有时间与日期戳记。将记录的数据上传至电脑及GCI E84手持式测试仪。循环记录功能会将最新的交接信息保存在内存中。在GCI E84手持测试仪及电脑上实现实时绘图与GCI E84分析应用兼容可选的诊断过滤功能，仅记录失败的切换操作。可选择仅记录首次成功的装载/卸载操作，之后的失败操作则不予记录。对成功和失败的交接次数进行统计记录。 E84数据记录设备的安装非常简单。首先，将光收发器的DB-25接口从设备顶部的接口位置上拔下来。接着，将DLD上标有“负载端口”字样的DB-25接口连接到设备的DB-25接口上；同时，将光收发器的DB-25接口连接到DLD上标有“光收发器”字样的接口上。之后，用串行电缆将DLD与电脑或E84手持测试仪连接起来，并对DLD进行配置。配置完成后，再将电脑或手持测试仪与DLD断开连接即可。 DLD会立即开始记录所有E84类型的交易信息。通过将电脑或手持式测试仪连接到DLD的串行端口，就可以随时上传这些记录下来的交易数据。此外，还可以使用电脑或手持式测试仪实时监控信号情况，而不会干扰数据的传输过程。 规格参数 由E84的+24V电源提供的功率为24伏特，电流为10毫安。 RS-232串行通信接口 19个输入通道 500赫兹采样率 3.8英寸 × 2.1英寸 × 0.8英寸（96.5毫米 × 53.3毫米 × 20.3毫米） DB-25雄头（主动式）与DB-25雌头（被动式）接口 包装内容物 E84数据记录装置 6英尺长、公对母接口的DB-9电缆用户手册美国GET CONTROL INC GCI E84手持式测试仪美国GET CONTROL INC GCI E84三轴加速度计测试工具（振动测试装置） Get Control E84模拟器——兼容Windows 10/11系统 E84仿真器USB连接方式
