ZR-CEM氧化钇稳定氧化锆水泥
ZR-CEM 产品特点
• 采用自主研发的独特ZYBF块状纤维制造
• 耐高温性能优异，最高可达2200°C（3992°F）
• 添加10wt%氧化钇实现物相稳定
• 适用于多种气氛环境
• 固化后耐水汽侵蚀
• 低收缩率，高强度
• 单组分粘合剂
• 使用安全——不可燃

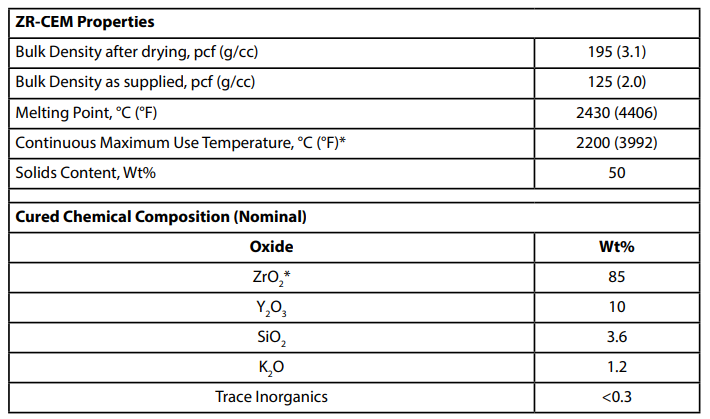

产品说明
ZR-CEM氧化锆水泥是一种灰白色单组分氧化钇稳定氧化锆粘合剂，最高适用温度达2200°C。该产品专为粘接我方生产的ZrO₂纤维陶瓷毡、板材及圆筒而设计，亦可用于粘接多孔耐火砖、氧化铝、铝硅酸盐纤维板等辅助隔热材料。ZR-CEM采用ZYBF块状纤维制成，其原料通过ZIRCAR专利工艺在美国纽约州佛罗里达工厂生产。
ZR-CEM由ZYBF氧化钇稳定氧化锆研磨纤维及亚微米级颗粒组成，添加硅酸钾与醋酸锆作为结合剂以增强粘接性能。本品呈弱酸性（pH 5），经干燥和烧结后可形成高强度粘结层。
氧化锆纤维陶瓷粘接应用
ZR-CEM专用于氧化锆纤维陶瓷材料之间的粘接，以及该材料与其他多孔表面的接合。
炉体裂纹修复方案
本粘接剂适用于氧化锆纤维陶瓷炉壁的裂缝修补。多数工业炉应用中，粘接部件在粘接剂干燥后即可投入使用。建议通过800°F（426°C）以上高温固化以彻底分解醋酸酯成分。固化后的粘接强度超过30磅/立方英尺密度氧化锆隔热材料（ZYFB-3/ZYZ-3/ZYC）的抗拉强度，当承受超限机械应力或热应力时，破坏通常优先发生在隔热材料本体而非粘接界面。
异形构件成型工艺
通过粘接ZYF/ZYK/ZYW等纤维陶瓷材料并在模具上干燥，ZR-CEM可用于制造刚性管件、承烧板及其他异形构件。该粘接剂呈浓稠漆状，使用前需充分搅拌，可采用浸涂、刷涂、刮涂或辊涂等工艺。如因蒸发导致粘度过高，可用去离子水或蒸馏水恢复初始稠度。本品具有不燃特性且不受冷冻影响，每品脱（约473毫升）可覆盖7平方英尺（约0.65平方米）的0.03英寸（0.76毫米）厚度粘接面。
