ZR-RIG
高纯度…表面硬化……水性……
亚微米氧化锆颗粒增强氧化钇稳定氧化锆纤维
亚微米氧化锆颗粒增强氧化钇稳定氧化锆纤维
产品信息：
ZR-RIG型氧化锆硬化剂是为所有氧化锆纤维产品的表面硬化而配制的，用于从纺织品和其他高级材料制造氧化锆复合材料。这种复合材料由由亚微米氧化锆颗粒增强的氧化锆纤维基体组成。ZR-RIG具有与我们的ZYBF氧化锆纤维相同的煅烧成分，并在固化后形成完全稳定的氧化锆体
ZR-RIG含有悬浮在醋酸锆水溶液中的亚微米级氧化钇稳定氧化锆颗粒。悬浮液将在运输中沉淀，如上图中品脱大小的容器所示。该水基刚性剂混合后，具有低粘度房屋涂料的稠度。如果在使用过程中刚性剂变得太厚，无法完全渗透到氧化锆纤维产品的表面，可以通过少量添加去离子水或蒸馏水来使其变薄
使用说明：
将氧化锆布粘合成复合材料
1. 使用前充分混合ZR-RIG。亚微米氧化钇稳定的氧化锆颗粒在过程中沉淀是正常的存储。使用海绵，刷子，喷雾或简单地倒在布的两面，用适量的ZR-RIG，确保均匀渗透。ZR-RIG与ZYW-30A布配合使用的应用率氧化锆复合材料的产量约为每平方英尺布料2.5液盎司
2. 用橡胶刮刀或滚筒从纺织品上去除多余的ZR-RIG。用一股水将浸湿的纺织品部分干燥空气或在低温烤箱中，直到ZR-RIG变得粘稠（本质上是一个“b阶段”操作）。热风枪纺织品在加热过程中多次翻转，已成功使用。
3. 层压件在一起或形成形状，而ZR-RIG是胶黏的卷或压在一起良好的接触层
4.慢慢干燥身，从100-200华氏度开始几个小时，在一段时间内将温度提高到240-300华氏度
3 – 4小时。最大干燥速率取决于铺层的厚度。两层通常可以晾干在240°F下加热1-2小时。10层或更多需要在300华氏度下24小时彻底干燥
3 – 4小时。最大干燥速率取决于铺层的厚度。两层通常可以晾干在240°F下加热1-2小时。10层或更多需要在300华氏度下24小时彻底干燥
5. 在800-1000°F的温度下加热1小时。在几个小时内上升到这样的温度。建议。在某些应用中，为了增加强度，可能需要将主体固化在2000°F以上
表面硬化氧化锆纤维制品
1. 使用前充分混合ZR-RIG。使用海绵、刷子或浸渍，在纤维上涂上几层ZR-RIG表面。强化剂应完全浸透纤维表面。当它在表面结块时，孔就满了。
2. 让处理过的部分风干一夜。然后建议在800-1000°F下固化。
2. 让处理过的部分风干一夜。然后建议在800-1000°F下固化。

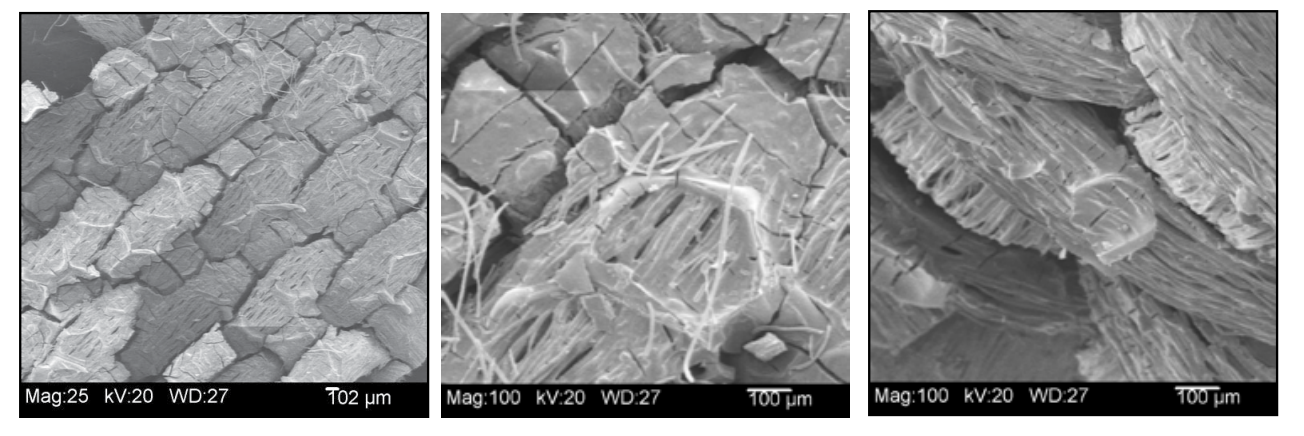

产品显微图：

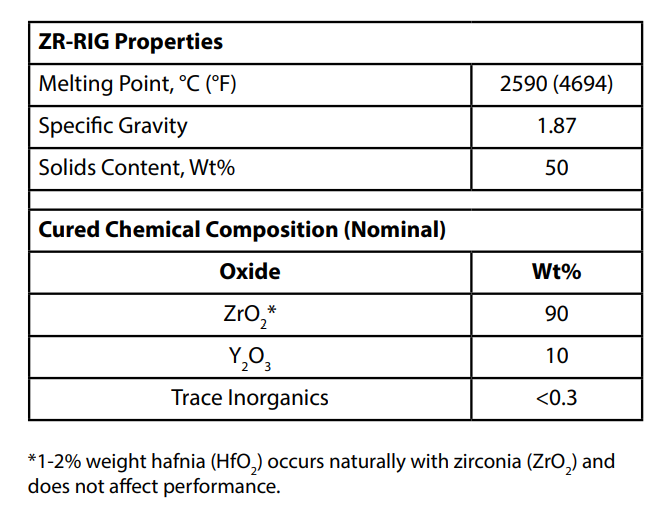

性能和特征：
应用：
粘结强化剂
ZR-RIG用于表面硬化和作为低密度氧化锆陶瓷纤维绝缘的强化剂。它还可以作为粘合剂用于纺织品复合结构的制造。

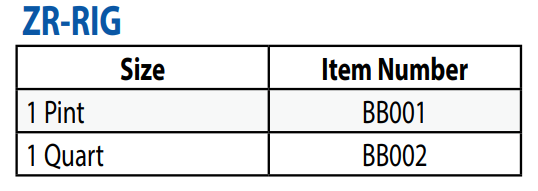

标准产品尺寸和订货信息：
[vimeo]http://vimeo.com/123456789[/vimeo]

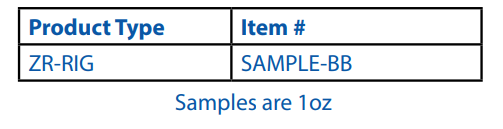

样品：
您可能感兴趣的其他产品：
