ZYFB-3, ZYFB-6 & FBD氧化锆陶瓷纤维板和圆筒
High Temperature Yttria Stabilized Zirconia Insulation
氧化锆陶瓷纤维板和圆筒
多孔且可加工
三种类型
– **ZYFB-3 (良好)** – 最低热导率
– **ZYFB-6 (更好)** – 承重能力
– **FBD (最佳)** – 最高温度等级
多种尺寸
– 板材：可达12″x12″和9″x18″
– 圆柱体：外径可达10″
– 定制零件：根据您的规格进行加工
氧化锆陶瓷纤维板和圆筒产品特点：
– 使用zircar独特的ZYBF散纤维制造
– 最高温度等级可达2000°C
– 相稳定性：含10 wt%钇
– 高纯度
– 锆结合
– 100%无机物，无逸气或异味
– 极低的硅含量
– 无可吸入陶瓷纤维（Non-RCF），无石棉
– 在腐蚀性、氧化性和还原性气氛中表现优异
氧化锆陶瓷纤维板和圆筒产品信息:
高温 … 低热导率 … 锆结合
用于连续应用至2000°C的刚性ZrO2高级陶瓷绝缘材料。
锆氧化物纤维陶瓷绝缘材料类型ZYFB-3、ZYFB-6和FBD是由zircar独特的ZYBF散纤维制成的刚性耐火结构，这些纤维是公开多孔的，采用zircar在美国纽约佛罗里达工厂的原始ZIRCAR工艺制造。该材料几乎100%是钇稳定锆氧化物。它们具有极低的热导率，额定使用温度高达2000°C，并且根据应用情况，可以暴露在高达2200°C的温度下。
ZYFB-3、ZYFB-6和FBD采用专有的真空成型技术制造，包括在建立锆结合之前对ZYBF纤维进行预处理。成型产品在受控环境中进一步加工，然后以缓慢循环的高温热浸处理完成。结果是陶瓷在极高温度和恶劣环境（如腐蚀性、氧化性和还原性气氛）中具有优异的绝缘性能。
zircar的产品使用最高纯度的材料。产品仅含有极少量的痕量氧化物，不含在加热时逸出的有机物。由于锆纤维是钇稳定的，它们不会经历纯锆的破坏性相变。
– ZYFB-3是我们密度最低的产品，密度为30磅/立方英尺*
– ZYFB-6是中等密度产品，密度为60磅/立方英尺*
– FBD是我们最强、最高密度的优质产品，密度为90磅/立方英尺*
*标称值
ZYFB-3, ZYFB-6 & FBD氧化锆陶瓷纤维板和圆筒产品信息：
Product Type ZYFB-3 ,30 lb/ft3 ,Up to 1800 °C
ZYFB-3是我们密度最低的锆氧化物纤维陶瓷绝缘产品，密度为30磅/立方英尺。它在无负载应用中额定使用温度可达1800°C，并且可以在短时间内间歇性地承受更高温度而不影响其稳定性。ZYFB-3的独特之处在于它在极端温度下具有市场上任何纤维陶瓷绝缘材料中最低的热导率（k）。
ZYFB-3是使用我们的ZYBF散纤维制造的。从物理上看，它是一种柔软的材料，具有轻质、多孔、粉状、类似粉笔的脆弱性。处理时，轻微压力即可在材料上留下指印，且明显可见纤维脱落。ZYFB-3易于加工，但不推荐用于需要紧密公差的零件。ZYFB-3在作为备用绝缘材料、支撑托盘、夹具或屏蔽件时表现出色。
ZYFB-3非常适用于对最低热流要求极高，而对物理强度或承重能力没有要求的应用。
Product Type ZYFB-6 60 lb/ft3 Up to 1800 °C
ZYFB-6是zircar ZrO2产品线中的中等密度产品，密度为60磅/立方英尺。它额定使用温度为1800°C，并且在短时间内能稳定承受高达2200°C的温度。ZYFB-6在高温下具有极低的热流，热强度可达1400°C，并且能够在高温下承受其自重两倍的负载。
ZYFB-6由经过预处理使其纤维比常规ZYBF散纤维更短的纤维制成。真空成型较短的纤维使产品比ZYFB-3在压缩强度上强5倍以上，在弯曲强度上强3倍以上。
ZYFB-6在物理上也像柔软的粉笔，但比ZYFB-3更密实、更硬、更少孔。虽然ZYFB-6中仍然可以看到纤维脱落，但其脆性远低于ZYFB-3，需要更多的力度才能在该产品上留下指印。ZYFB-6易于加工，并且可以保持紧密的公差。
ZYFB-6是一个优秀的选择，当需要一种轻质、中等密度、可加工的高温绝缘材料，并且具有极低的热导率时。
Product Type FBD 90 lb/ft3 Up to 2000 °C
FBD是Zircar的高级锆氧化物纤维陶瓷，是Zircar刚性绝缘产品线中畅销的材料。在全球范围内，FBD被誉为首选的纤维状ZrO2绝缘材料。
FBD的标称密度为90磅/立方英尺，根据应用的不同，其连续使用温度可高达2000°C。该材料收缩极小，具有良好的高温强度，使其在可能需要自支撑材料的应用中非常有用。FBD在2000°C时保持尺寸稳定，并且如果您的应用能够容忍烧结，可以推到更高的温度。
用于制造FBD的纤维经过多道工艺处理和热处理。它由高度烧结的纤维组成，是Zircar所有刚性ZrO2产品中纤维长度最短的。成品FBD是一种紧密结合、几乎无尘、硬度高、强度强的纤维陶瓷。
物理上，FBD像是一块密实、坚硬的粉笔，几乎没有通常与纤维陶瓷相关联的纤维脱落。如果将“指压测试”应用于FBD，您应该期望在这种材料上留下指印之前会压断您的手指。FBD非常坚固，其抗压强度是Zircar低密度ZYFB-3材料的35倍，抗弯强度是其的14倍。
FBD是Zircar生产的锆氧化物纤维陶瓷产品中最不多孔、最少灰尘、最紧密结合、最稳定、最烧结、最坚固的材料。紧密的结合使Zircar能够将FBD加工成非常严格的公差。建议使用固体硬质合金、硬质合金刀具或金刚石刀具来切割材料。FBD是我们刚性ZrO2产品线中唯一不被认为是天生脆弱的材料。
FBD在高温氧化和还原气氛以及大多数腐蚀环境中具有卓越的抗性。它能够耐受高达700°C的熔融碱金属氯化物和碳酸盐，以及高达230°C的碱金属氢氧化物水溶液。FBD可以在其沸点下短时间暴露于无机酸溶液中。FBD不含有机粘合剂，在加热时不产生烟雾或气味，并且不会发生物理上的破坏性相变。FBD被设计成极限材料，是锆氧化物纤维陶瓷中的终极选择。
ZYFB-3, ZYFB-6 & FBD氧化锆陶瓷纤维板和圆筒产品应用:
– ZYFB-3用作熔融石英加工中的热面绝缘材料。
– ZYFB-3用作方向凝固炉中的分区分隔器，用于制造喷气涡轮叶片。
– ZYFB-6用作傅立叶红外光谱仪中的红外源绝缘材料。
– ZYFB-6和FBD用作核反应堆熔毁实验中的绝缘材料。
– FBD用作高温风洞中的密封垫片。
– FBD用作激光加工应用中的绝缘材料。
– FBD用作太阳热化学反应器中的热面绝缘材料。
– FBD用作晶体生长站中坩埚的绝缘材料。
– FBD用作工业传感器中的氧气/碳保护套管。
– ZYFB-3、ZYFB-6和FBD用作连续和批量高温过程中夹具和支撑件的可加工绝缘材料。
– ZYFB-3、ZYFB-6和FBD在任何需要轻质、低热导率、高温度的ZrO2高级纤维陶瓷绝缘材料的地方表现最佳。

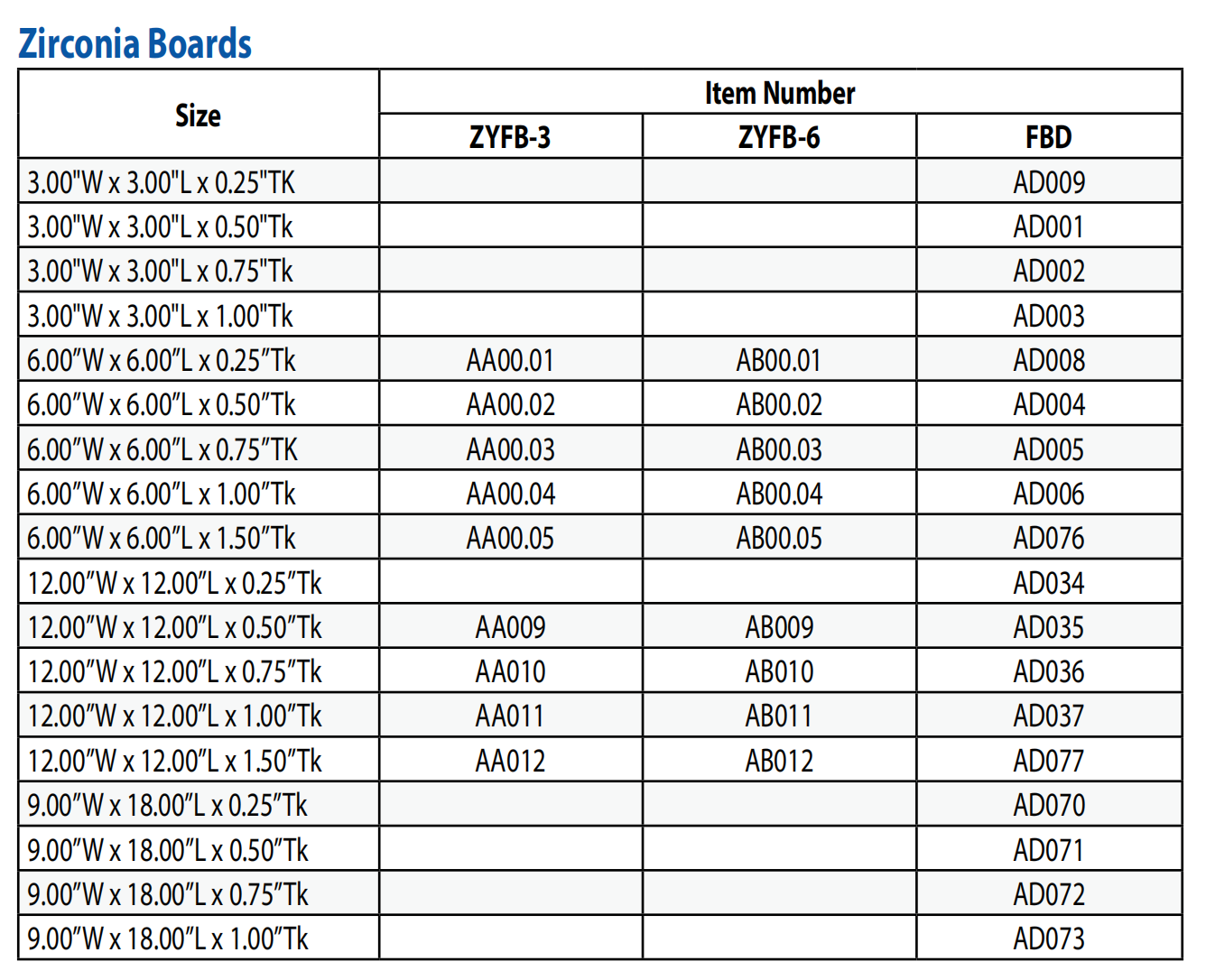

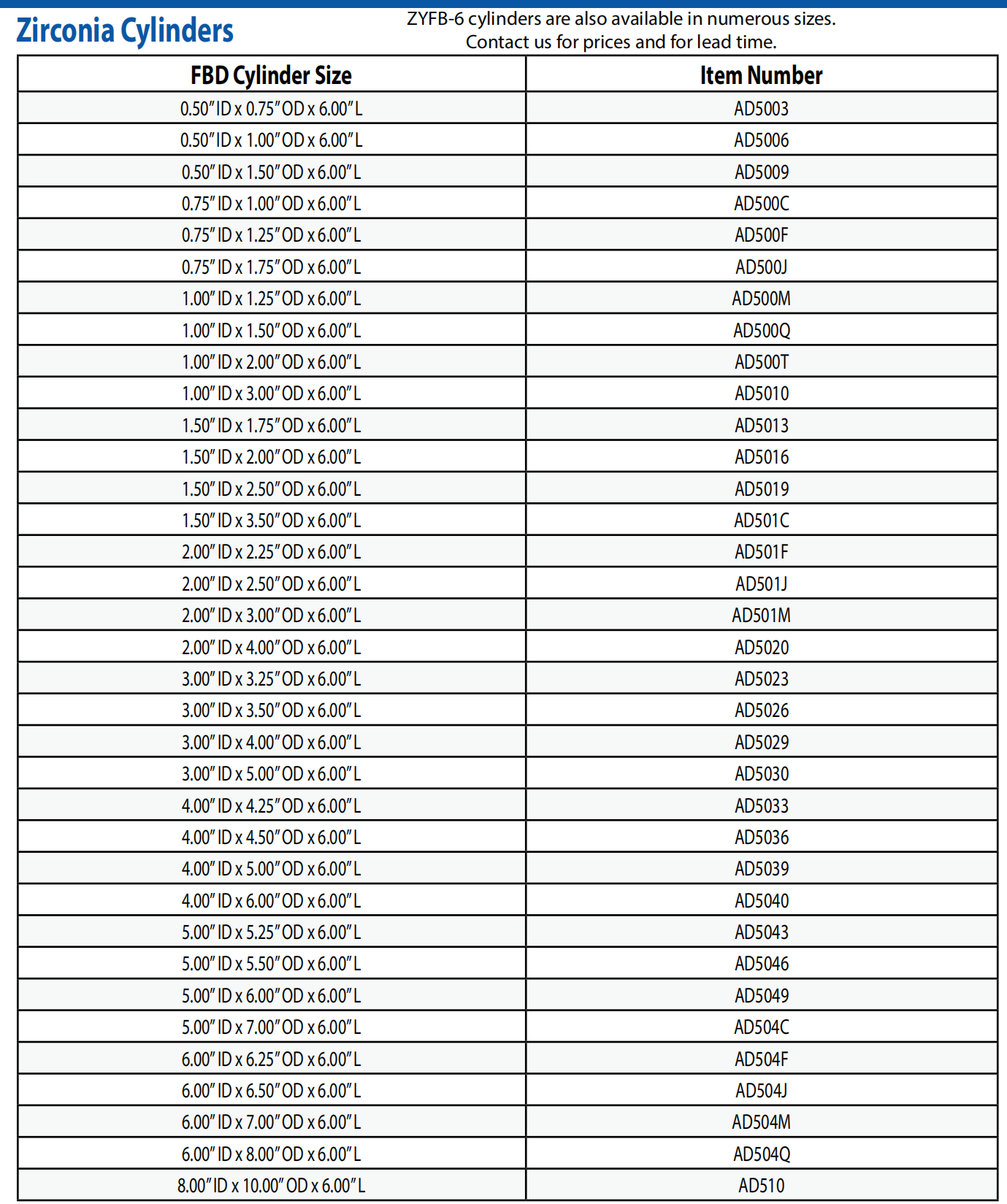

ZYFB-3, ZYFB-6 & FBD氧化锆陶瓷纤维板和圆筒订货号：

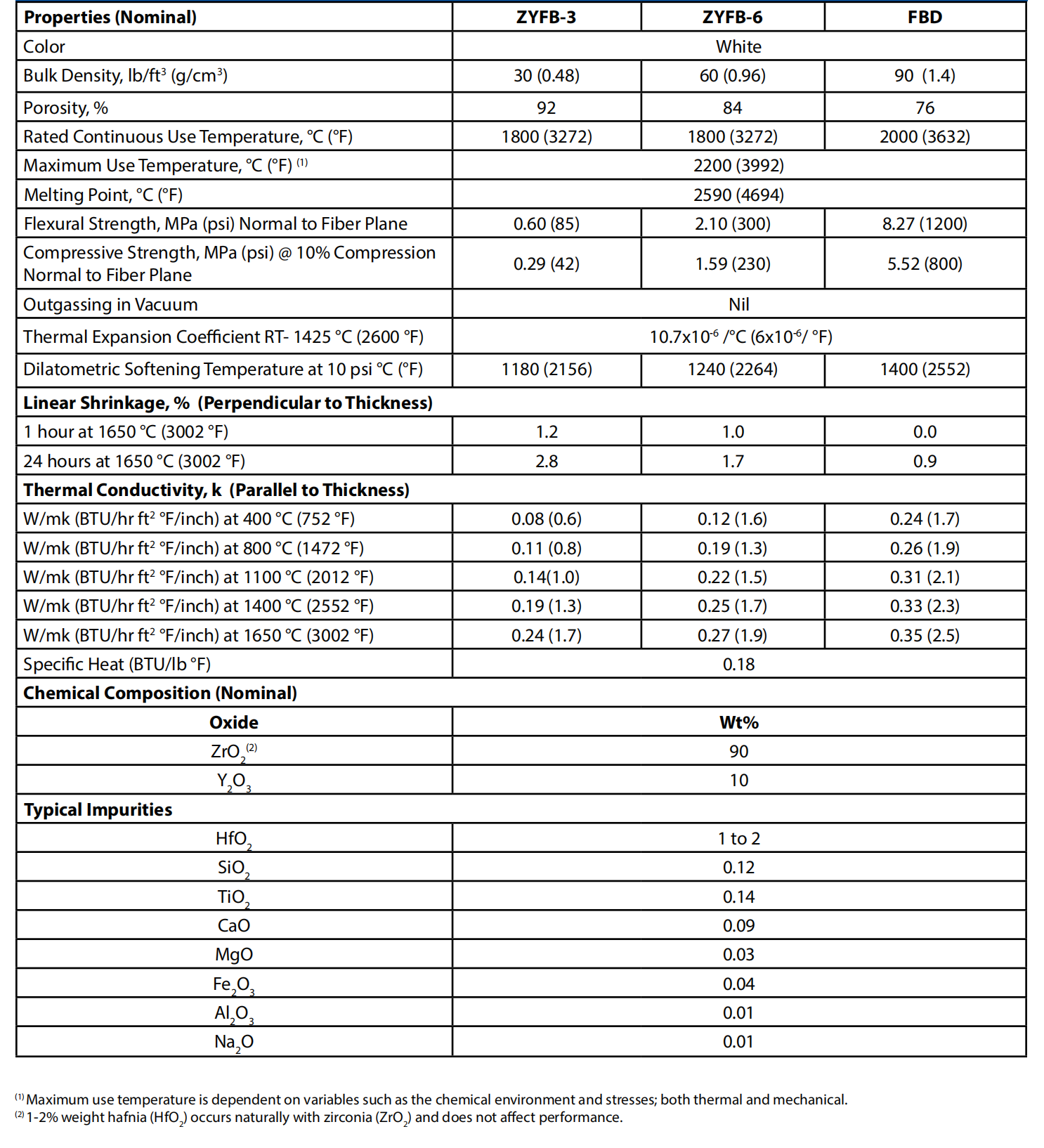

ZYFB-3, ZYFB-6 & FBD氧化锆陶瓷纤维板和圆筒性能与特性：
