美国Zircar Zirconia Inc Buster氧化铝水泥 GC001 GC002 水泥/刚性剂和粉末
可用于高温下的多孔材料粘合
提供品脱和夸脱包装
低收缩率… 高强度… 水泥粘合剂…
用于多孔Buster A和Buster M氧化铝隔热材料的高温粘合。将Buster板材粘合成较大组件，或使用Buster Fiber形成材料补丁。
Buster氧化铝水泥产品信息
Buster氧化铝水泥是一种乳白色的单组份氧化铝粘合剂，可承受高达1650°C的温度。Buster氧化铝水泥专门配制用于将Buster A和Buster M板材和圆柱体粘合在一起，或将它们粘合到多孔耐火砖和氧化铝硅酸盐纤维板等背衬隔热材料上。Buster氧化铝水泥由氧化铝纤维和亚微米粒子制成。Buster氧化铝水泥不易燃烧，略微酸性（pH值5），在干燥后形成牢固的粘合。
对于大多数炉子应用而言，一旦水泥干燥，粘合在一起的物品就可以投入使用。在426°C（800°F）或更高温度下固化，可能更具有吸水性和高湿度的陶瓷粘接。固化后的粘接接头比我们35磅每立方英尺密度的氧化铝隔热材料Buster M-35的抗拉强度更高。由于机械或热应力过大而导致的拉出或剥离通常首先发生在绝缘材料本身。

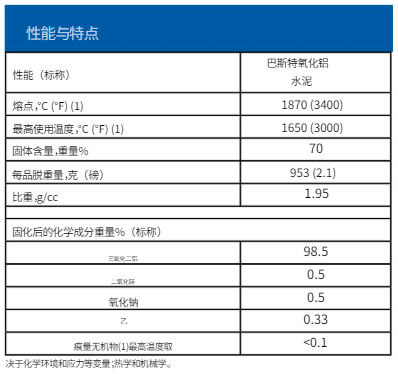

Buster氧化铝水泥特点
- 高氧化铝含量
- 高温稳定性，可达1650°C（3000°F）
- 低导热系数（K）
- 经过固化后能耐水和蒸汽
- 安全使用 – 无火焰
- 低收缩率，高强度
- 出色的热震性能
- 极高的高温稳定性
- 可在多种气氛下使用
- 单组份粘合剂
Buster氧化铝水泥使用指南
粘合紧密贴合的表面
使用前彻底搅拌混合物。清洁要连接的表面，确保它们没有灰尘。使用刷子、铲子或抹子彻底涂抹要连接的两个表面，使用Buster氧化铝水泥。根据需要重新涂抹水泥，直到两个表面保持湿润和流动性。最初，会发生一些渗透到多孔材料中的现象。用足够的压力推动湿润的表面，以强制一些水泥流出。使用刀子或抹子清除连接处多余的水泥。在移动或投入使用前，彻底干燥连接的部件。干燥所需的时间因零件的大小和湿度而异，从几分钟到一天或更长。干燥可通过加热加速，但不要超过90°C（200°F）。通过加热至至少426°C（800°F）完成粘合的固化。在大多数情况下，这种固化可以在初始加热周期内完成。对于0.03英寸厚的粘合层，一品脱水泥大约可以覆盖约7平方英尺的接合表面。为了获得最佳的粘合效果，不要预先浸湿要连接的表面。
填补孔或粘合大于1/16英寸的不匹配表面
将一液盎司（约30毫升）的Buster氧化铝水泥与6克轻轻压碎的Buster板或Buster纤维混合成浓稠的糊状物。使用抹刀或泥刀将糊状物填充到空隙中。以稍慢于上述步骤的速率干燥和固化。
