美国Zircar Zirconia Inc 氧化钇稳定氧化锆水泥ZR-CEM BA001水泥/刚性剂和粉末
无与伦比的ZrO2绝缘行业领导者
现已推出品脱装产品。
低收缩率… 高强度… 水泥胶粘剂…
用于多孔氧化锆绝缘材料的高温粘合。将ZYFB板材粘合成较大组件，或将ZYF或ZY纺织品粘合成所需的任何形状。
氧化锆水泥型号ZR-CEM是一种米白色的单组分钇稳定的氧化锆胶粘剂，其实用温度极限为2200°C。ZR-CEM专门配制用于将我们的氧化锆纤维陶瓷毡、板材和圆柱粘合到它们自身或多孔备用热隔离材料，如多孔耐火砖、氧化铝和氧化铝硅纤维板。ZR-CEM是使用在美国纽约州弗罗里达的我们的工厂中使用原始ZIRCAR工艺制造的ZYBF散体纤维制成的。
ZR-CEM由ZYBF钇稳定的氧化锆磨制纤维和亚微米颗粒组成。添加了硅酸钾和醋酸锆粘合剂以增强粘合特性。ZR-CEM略带酸性（pH值为5），在干燥和烧结后形成强力粘合。
氧化锆水泥ZR-CEM产品特点
- 使用我们独特的ZYBF散体纤维制造
- 高温稳定性高达2200°C（3992°F）
- 10 wt%钇稳定相
- 可在多种气氛中使用
- 在固化后耐水和蒸汽
- 收缩小，强度高
- 单组分胶粘剂
- 使用安全 – 不易燃
氧化锆水泥ZR-CEM使用指南
将紧密配合的表面粘合 使用前彻底混合内容。清洁待连接的表面，确保它们没有灰尘。使用刷子、抹刀或泥刀彻底涂抹待连接的两个表面，涂上ZR-CEM。根据需要重新涂抹ZR-CEM，直到两个表面保持湿润和流动状态。最初，一些水泥会渗透到多孔材料中。用足够的压力推动湿润的表面，使一些水泥流出。使用刀子或抹刀清除粘合处多余的水泥。在移动或投入使用之前，彻底干燥连接的部件。干燥所需的时间因零件的大小和湿度而异，可能需要几分钟到一天或更长时间。可以通过加热来加快干燥速度，但不要超过200°F（90°C）。通过加热至至少800°F（426°C）来完成粘合的固化。在大多数情况下，这种固化可以在初始加热周期中完成。为了获得最佳的粘合效果，不要预先润湿待连接的表面。
填补孔洞或粘合超过1/16英寸的不匹配表面
通过将一液盎司（约30毫升）的ZR-CEM与6克轻轻碾碎的ZYFB、ZYF或ZYBF混合，制成厚糊状。使用抹刀或泥刀将糊状物填入空隙中。以比上述干燥和固化速度稍慢的速度进行干燥和固化。
对纤维氧化锆材料进行表面涂层或硬化
将ZR-CEM略微稀释以使其能够更深入地渗透到表面。清洁待涂覆的表面，确保其没有灰尘。使用刷子或海绵将稀释的ZR-CEM涂抹在待涂覆的区域上。不要涂得比0.03英寸更厚，否则表面涂层可能会开裂。在不超过200°F（80°C）的条件下自然或在烤箱中干燥，并按上述推荐在800°C（426°C）下固化。如果纹理不理想，可以考虑使用ZR-RIG。
氧化锆水泥ZR-CEM应用领域
粘合氧化锆纤维陶瓷材料
ZR-CEM用于将氧化锆纤维陶瓷材料粘合在一起，以及与其他多孔表面粘合。
修复裂缝和开口
ZR-CEM用于修复由氧化锆纤维陶瓷材料构成的炉壁上的裂缝和开口。对于大多数炉子应用而言，一旦水泥干燥，粘合在一起的物品就可以投入使用。在使用前，固化温度在800°F（426°C）或更高可能是必要的，以消除醋酸盐。固化后的粘接接头强度高于每立方英尺30磅密度的氧化锆绝缘材料ZYFB-3、ZYZ-3和ZYC的抗拉强度。由于机械或热应力过大而导致的拉出或剥离通常首先发生在绝缘材料本身。
形成刚性管道、定位器托盘和其他形状
ZR-CEM可用于通过将纤维陶瓷材料（如ZYF、ZYK或ZYW）粘合在一起并在模具上干燥来形成刚性管道、定位器托盘和其他形状。ZR-CEM的浓度像稠状油漆一样，使用前应充分搅拌。ZR-CEM可以通过浸渍、刷涂、抹刀或滚涂来涂抹。如果ZR-CEM因蒸发而变稠，可以使用去离子水或蒸馏水将水泥恢复到原始浓度。ZR-CEM不易燃且不受冻。对于0.03英寸厚的粘接，一品脱水泥大约可以覆盖7平方英尺的接缝表面。

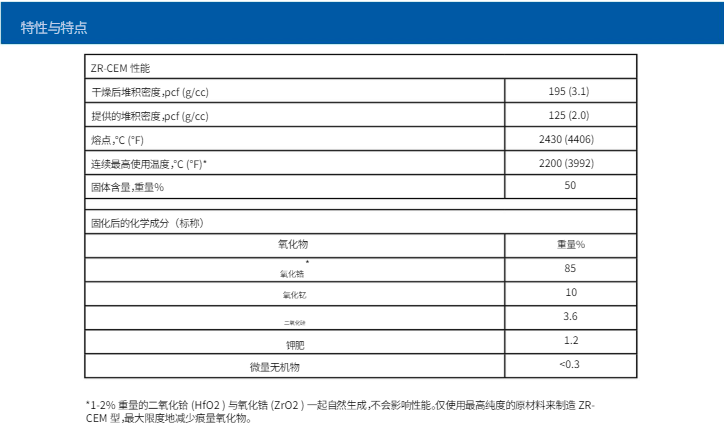

产品型号
