Zircar Zirconia美国ZYFB&FBD氧化锆陶瓷纤维板和圆柱体
选择30 lb/ft3、60 lb/ft3或我们最强的90 lb/ft3版本的氧化锆结合钇稳定氧化锆纤维板和圆柱体，这些板和圆柱体易于加工，在空气中的使用温度高达2200°C。我们的氧化锆板和圆柱体也可以使用 ZR-RIG 进行表面处理，以获得几乎无尘的产品。
高温…..低导热系数….氧化锆粘合而成的刚性ZrO2先进的陶瓷绝缘连续应用到2000°C。
三种类型
•ZYFB-3（良好）-最低K值
•ZYFB-6（更好）-承载
•FBD（最佳）-最高温度额定值
无数的大小

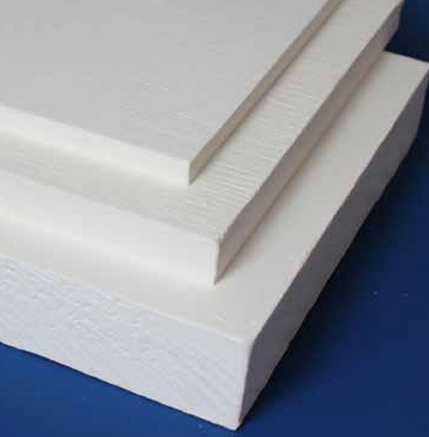

•板12“x12”和9“x18”

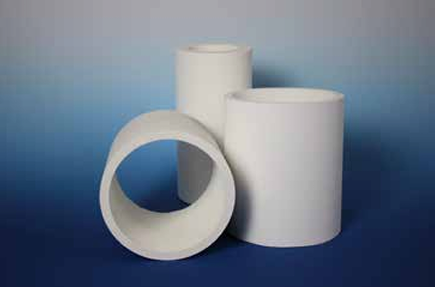

•气缸至10“外径

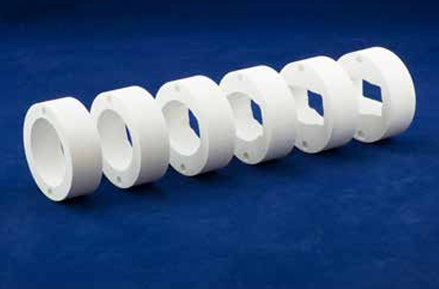

•根据您的配置定制零件加工
氧化锆纤维陶瓷绝缘类型ZYFB-3， ZYFB-6和FBD是刚性耐火结构，由独特的ZYBF散装纤维组成，这些纤维是开放多孔的，使用在美国纽约州佛罗里达州工厂的原始ZIRCAR工艺制造。这些材料几乎是100%的氧化锆与钇相稳定。它们具有极低的导热性，额定使用温度高达2000°C，并且可以暴露在更高的温度下，最高可达2200°C，具体取决于应用。
ZYFB-3， ZYFB-6和FBD采用专有的真空成型技术制造，其中包括在建立氧化锆键之前对ZIRCAR ZYBF纤维进行预处理。成形后的产品在受控环境下进一步加工，然后用慢循环、高温热浸完成。结果是一种具有绝缘性能的陶瓷，在极高的温度和腐蚀性，氧化性和还原性大气等恶劣环境中表现出色。
我们的产品使用最高纯度的材料。这些产品只含有极少量的微量氧化物，也不含加热时产生废气的有机物。因为zircar氧化锆纤维是氧化钇稳定的，它们不会经历纯氧化锆的破坏性相变。
ZYFB-3是我们密度最低的产品，为30 lb/ft3*
ZYFB-6是60 lb/ft3*的中密度产品
FBD是我们最强，密度最高的优质产品，90磅/平方英尺*
ZYFB&FBD氧化锆陶瓷纤维板和圆柱体特性
•使用我们自己的制造独特的ZYBF体积纤维
•额定温度高达2000°C(1)
•相稳定10%钇
•高纯度
•氧化锆键合
•100%无机物，无废气或异味极低的二氧化硅含量
•非rcf，无石棉
•具有良好的腐蚀性；氧化还原大气
ZYFB-3是我们密度最低的氧化锆纤维
陶瓷绝缘产品在30磅/平方英尺。它的额定值高达1800°C在无负载应用中使用，可以在短时间内间歇性地承受更高的温度而不影响其稳定性。ZYFB-3是特殊的，因为它具有最低的热传导率(k)在极端温度下的任何纤维陶瓷绝缘今天市场上。
ZYFB-3是使用我们的ZYBF散装纤维制造的。

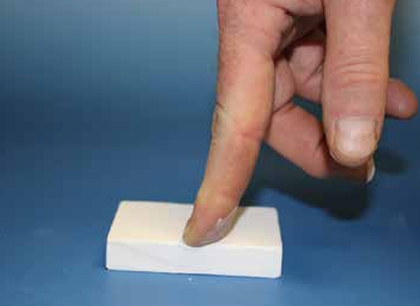

从物理上讲，它是一种柔软的材料，具有轻质，多孔，粉状，粉笔的脆弱性。在处理时，手指可以在材料上留下轻微的印痕
压力和纤维脱落明显。ZYFB-3易于加工，但不建议用于要求严格公差的零件。ZYFB-3是优越的后备绝缘，支持安装，夹具或屏蔽。
ZYFB-3非常适用于最低热流是关键和物理强度或承载能力不是应用要求的应用。
ZYFB-6是我们ZrO2生产线上的中密度产品，60 lb/ft3。它的额定温度为1800°C，也可以在短时间内保持稳定到2200°C的温度。ZYFB-6在高温下具有极低的热流，具有高达1400°C的良好热强度，并且能够在温度下承受高达其重量两倍的负载。
ZYFB-6是由经过预处理的纤维形成的，比我们常规的ZYBF散装纤维短。真空成型较短的纤维产生较重的产品，其抗压强度比ZYFB-3强5倍，抗折强度比ZYFB-3强3倍。
ZYFB-6在物理上也像软粉笔，但它比ZYFB-3密度更大，更硬，更少多孔。虽然纤维脱落在ZYFB-6中仍然很明显，但它比ZYFB-3脆弱得多，并且在本产品中需要更多的力才能使手指留下印象。ZYFB-6易于加工，可以保持严格的公差。
当需要重量轻，中密度，可加工，高温绝缘极低的导热性，ZYFB-6是一个很好的选择。
FBD是我们优质的氧化锆纤维陶瓷，是我们刚性绝缘产品线中最畅销的材料。FBD在世界范围内被称为纤维状ZrO2绝缘选择。
FBD的标称密度为90 lb/ft3，根据应用情况，我们的最高连续使用温度可达2000°C。该材料具有很小的收缩率和良好的热强度，使其在可能需要自支撑材料的应用中非常有用。FBD在2000°C下保持尺寸稳定，如果您的应用可以承受烧结，则可以将其推至更高的温度。用于制造FBD的纤维经过多次加工和热处理。它由高度烧结的纤维组成，纤维长度是我们所有刚性ZrO2中最短的
产品。成品FBD是一种紧密结合，几乎无尘，坚硬，坚固的纤维陶瓷。
物理上，FBD就像致密、坚硬的白垩，很少有纤维陶瓷通常伴随的纤维脱落。如果“手指测试”应用于FBD，你应该预料到在这种材料上做缩进之前折断你的手指。FBD强度高，它的抗压强度是我们低密度ZYFB-3材料的35倍，抗弯强度是14倍。
FBD是目前所生产的多孔性最小、粉尘最少、结合最紧密、最稳定、烧结程度最高、强度最高的氧化锆纤维陶瓷产品。紧密结合使我们能够加工FBD到非常严格的公差。
建议使用硬质合金、硬质合金或金刚石刃具切割材料。FBD是唯一的在我们的刚性ZrO2产品线中，我们不认为这种材料本身是脆弱的。
FBD在高温和大多数腐蚀性环境中具有优异的抗氧化性和还原性。它可以在高达700°C的温度下容纳熔融的碱金属氯化物和碳酸盐，并且可以承受高达230°C的碱金属氢氧化物水溶液。FBD能容忍短时间暴露于沸点的无机酸中。ZIRCAR FBD不含有机粘合剂，不产生烟雾或气味，并且在加热时不会发生物理上的破坏性相变。FBD的设计达到了极限，是氧化锆纤维陶瓷的极限。

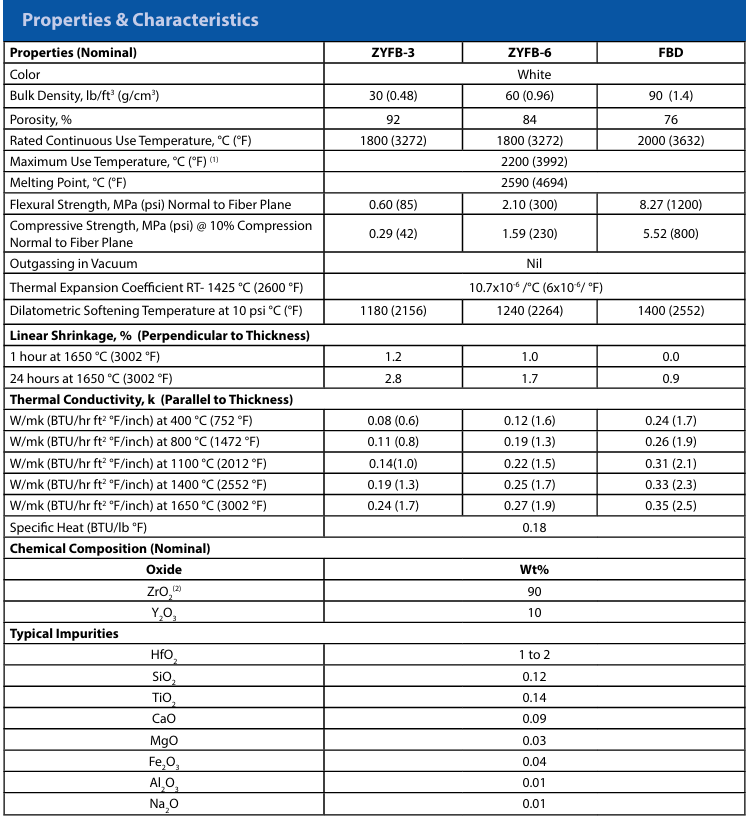

性能
我们在Zircar Zirconia， Inc.生产的产品是独一无二的，因为我们的氧化锆纤维具有开放和封闭的孔隙率。这是一种独一无二的孔隙度，是独一无二的。我们的产品是业内性能最好的ZrO2纤维陶瓷，在极端温度和恶劣环境的挑战下表现优于所有其他产品。下面的显微照片说明了我们材料的独特性。

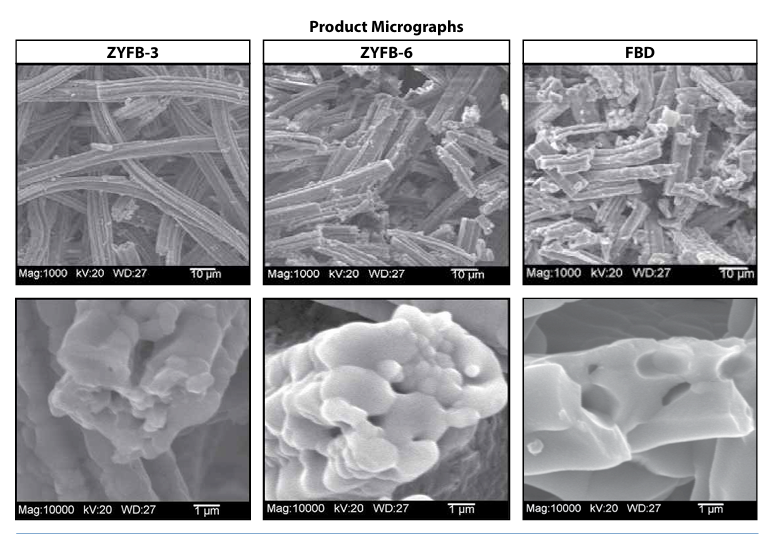

上面一行的显微照片显示了我们不同产品类型中使用的单个纤维的多孔性和长度。ZYFB-3采用较长的纤维，ZYFB-6采用较短的纤维，FBD采用最短的纤维。FBD是三种产品中密度最高、孔隙率最低、强度最高的材料。
上面一行显微照片也说明了锯齿状结构，这是我们所有氧化锆纤维的特征。纤维优先平行于真空成型板表面排列，产生各向异性行为。真空成型陶瓷纤维板垂直于纤维平面的抗压强度和导热系数较低，收缩率较大。板的纤维平面平行于其表面，圆柱体的纤维垂直于圆柱体的半径。定制的圆柱体和板可以根据您的应用要求制造纤维方向。
底部的显微照片显示了单个纤维的高度烧结的外部和多孔的内部结构。请注意，由于FBD是在非常高的温度下加工的，单个纤维晶粒几乎与纤维直径一样大，并融合成非常光滑、高度烧结的微观结构。
