ZYBF系列
High Temperature Yttria Stabilized Zirconia Fibers
高温稳定化氧化钇锆纤维
三种产品
• ZYBF-1 (7.5 pcf)
• ZYBF-2 (21 pcf)
• ZYBF-5 (16 pcf)
纤维可提供磅和公斤单位

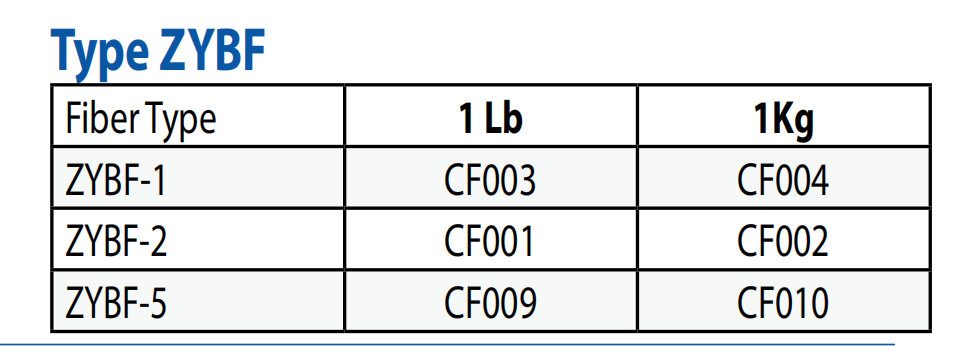

型号信息：
ZYBF 特点：
• 温度等级高达 2200 摄氏度
• 使用 10 wt% 氧化钇相稳定化
• 高纯度
• 低热导率（K）
• 100% 无机材料，无排气或气味
• 在腐蚀性、氧化性和还原性气氛中表现出色
• 极低的二氧化硅含量
• 非RCF，无石棉
• 可在多种气氛中使用
产品信息：
氧化钇稳定化锆稳定纤维可用于真空成型绝缘形状，制造更坚固的陶瓷，并用于填充不规则空间。
ZYBF（Bulk Fibers Type）有三种不同形式，均具有高达2200摄氏度的有用特性。这些多晶纤维可真空成型为刚性形状，作为松散填充绝缘材料放置在空腔中，或添加到陶瓷体和涂层中用于加固。它们通过纤维长度、表面积、晶粒
尺寸和孔隙度来区分。然而，它们都具有相同的纤维直径和经煅烧的化学成分。
所有三种ZYBF类型均采用位于美国纽约州佛罗里达的我司工厂的原始ZIRCAR工艺制造。ZYBF直径为6到10微米，几乎
100%为氧化锆相稳定化的氧化锆，并不会发生纯氧化锆的破坏性相变。ZYBF是用于恶劣环境和极高温度的通用绝缘材
料。它对碱蒸汽、盐或强热溶液不反应，并且大多数熔融金属不浸润它。ZYBF具有低吸附表面积和蒸气压，因此在高
真空中非常有用。上图显示了每种类型的ZYBF各5克。由于其较低的加工温度，ZYBF-1呈灰色，而其他纤维在更高温度
下加工，因此呈白色。

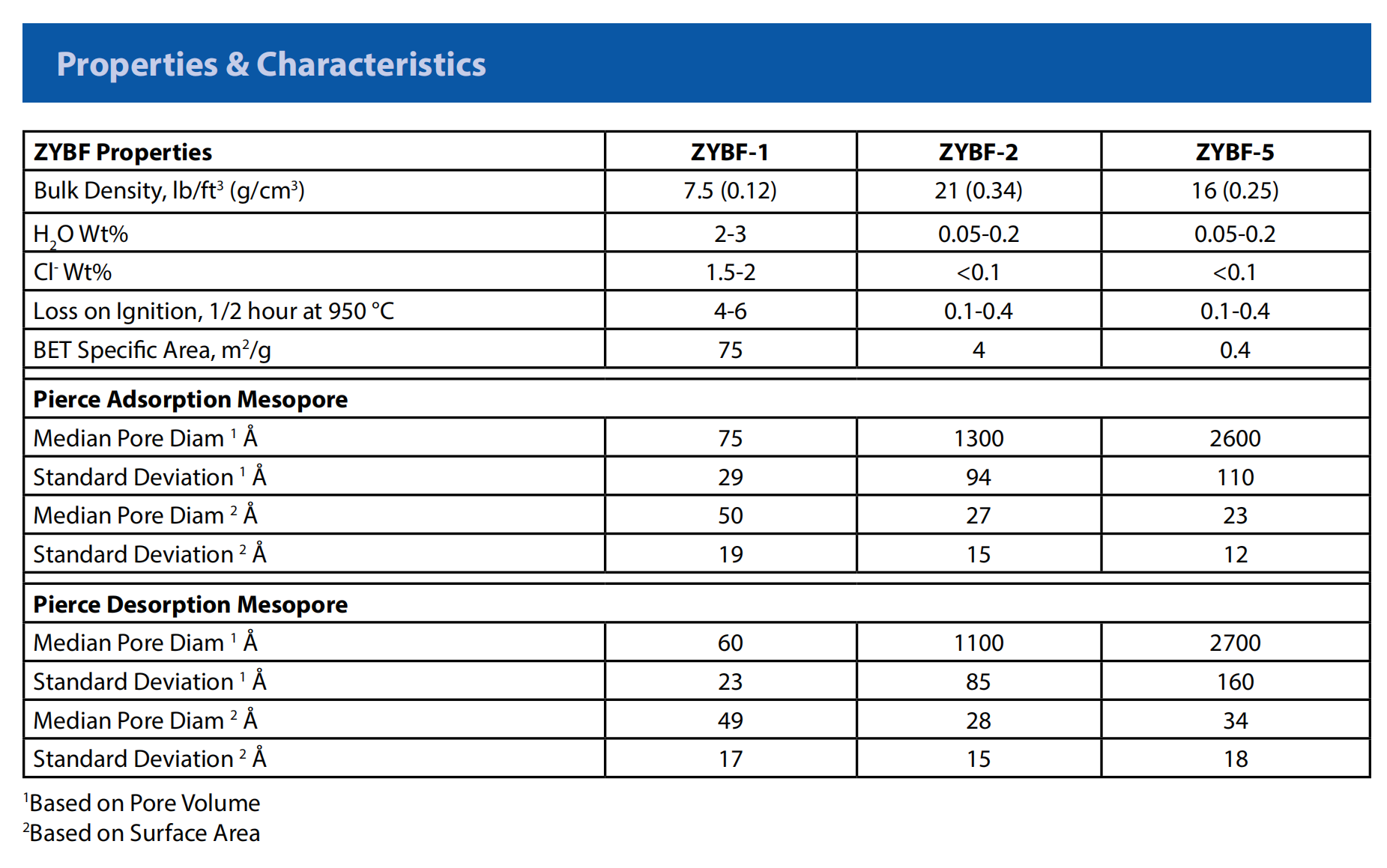

性能与特性：
应用：
填充空腔
可将其作为松散填充绝缘材料放置在空腔中，或用作炉子填料。它可以添加到氧化锆水泥类型ZR-CEM中，用作涂层或填充物，用于填补孔洞、匹配表面的粘接以及修复由氧化锆绝缘材料构成的炉墙上的裂缝和开口。
热绝缘
ZYBF可用作许多工业炉的热绝缘材料。它非常适用于需要表现出极低热导率的绝缘材料的应用。
形成刚性形状
ZYBF可真空成型为刚性形状，或作为陶瓷纤维真空成型产品的添加剂，以提高抗热性。它在真空、惰性气氛或还原气氛中保持稳定。
我们所有的氧化锆批量纤维均经过10%氧化钇（氧化钇 – Y2O3）相稳定化，以保持稳定的四方/立方结构。氧化钇溶于氧化锆内，通过阻止在1170摄氏度时纯未稳定化或不足稳定化的氧化锆中发生的单斜到四方的晶体转变，稳定了四方/立方结构。这种不良的转变导致晶体单元胞尺寸发生11%的体积变化，可能引起微裂纹并降低块体的物理强度。
在高温下，氧化钇稳定化的氧化锆是一种电半导体。这种导电性来自离子Zr4+和Y3+的不同价态。在升高的温度下（700-800摄氏度），随着氧离子被诱导通过稳定的氧化锆结构流动，电流得以传导。这一现象构成了氧化锆氧传感器的基础。
