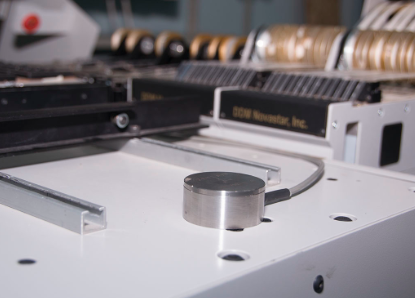

数字加速度计 ZET 7152-N PRO
- 数字传感器，用于工业振动测量；
- 高抗干扰性；
- 可编程测量范围；
- CAN 2.0接口。
数字加速度计 ZET 7152-N Pro 的规格
| SPECIFICATIONS OF INSTANT VALUES MEASUREMENT MODE | |
|---|---|
| Measurements range (to be set in the software) | ±2 g, ±8 g |
| Displacement at 0 g | ±25 mg |
| Frequency range, 5% | from DC up to 800 Hz |
| Measurement error (non-linearity, intrinsic noise level) | ±0,05 g |
| Displacement at 0 g, additional (attributed to temperature fluctuations) | ±0,2 mg/10°С |
| Measurement error, additional (attributed to temperature fluctuations) | ± 0,1 % of the measurement range per 10°С |
| Interaxial sensitivity | 1 % |
| Data update rate** | 250, 2500 Hz |
| TECHNICAL SPECIFICATIONS | |
| Data interface | CAN 2.0 |
| Baud rate | 100, 300, 1000 kbps |
| Operability control in real-time mode | Synchronization quality, data quality |
| Measurement reliability check | Sensing element integrity control |
| OPERATIONAL SPECIFICATIONS | |
| Power supply of the device | 9 – 24 V |
| Consumed power | 0,2 W |
| Polarity reversal protection | yes |
| Dimensions (height× diameter) | 22×Ø47 mm |
| Weight | 200 gr |
| Operational temperature range | from -40 up to +80 °С |
| ELECTROMAGNETIC COMPATIBILITY (EMC) | |
| IEC 61000-4-2, ESD | contact 8 kV; air 15 kV |
| IEC 61000-4-4, EFT | power 4 kV; signal 2 kV |
| IEC 61000-4-5, Surge | 4000 V |
数字加速度计 ZET 7152-N Pro 的指定用途

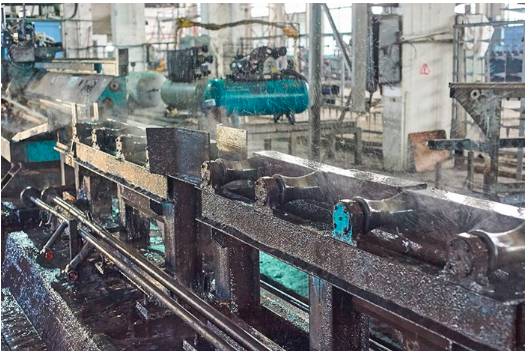

数字加速度计 ZET 7152-N Pro 旨在记录工业机械振动控制系统范围内的振动加速度。这款数字加速度计非常适合于永久安装和实时监测。
加速度计安装在受控对象上，从而形成测量线。传感器的紧凑尺寸使得可以在难以到达的区域实现振动监测。
基于这些数字传感器的系统是可扩展的，这意味着可以通过向测量线添加额外的传感器来扩展系统。

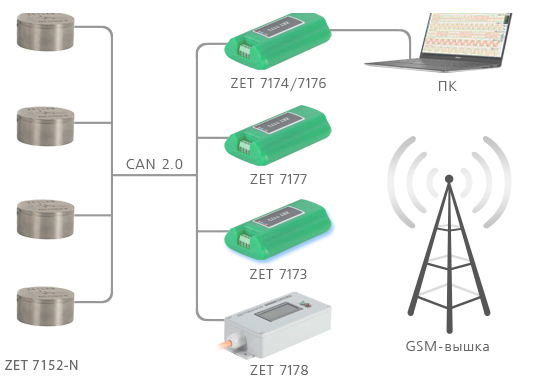

数字加速度计 ZET 7152-N Pro 的连接方案
使用数字传感器部署分布式测量网络特别方便。与传统的集中式测量网络不同之处在于，无需使用“Y”型连接，这可以大大减少测量网络的总长度。由于数据以数字形式传输，对数据通道的要求较少，而且还可以使用相对廉价的电缆。
在部署测量网络的过程中，数字传感器 ZET 7152-N Pro 应按顺序连接，并将结果形成的测量线连接到 PC，使用接口转换器：ZET 7174（CAN ↔ USB）、ZET 7176（CAN ↔ 以太网或 Wi-Fi）或 ZET 7177（CAN ↔ GSM）。

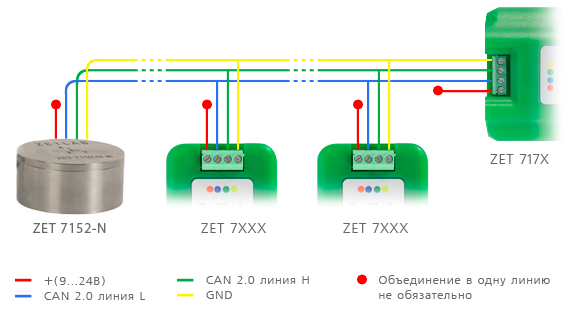

测量线连接方案

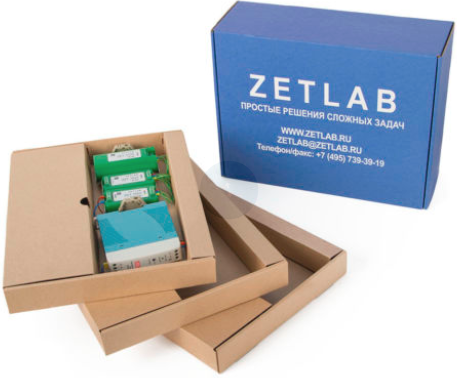

数字加速度计 ZET 7152-N Pro 的基本交付范围
基本交付范围包括以下物品：
- 数字传感器 ZET 7152-N Pro；
- 一套操作文档。
